Bellcome 2 smart Benutzerhandbuch Seite 41

La position des trous de montage
1 3,0 0
60,0

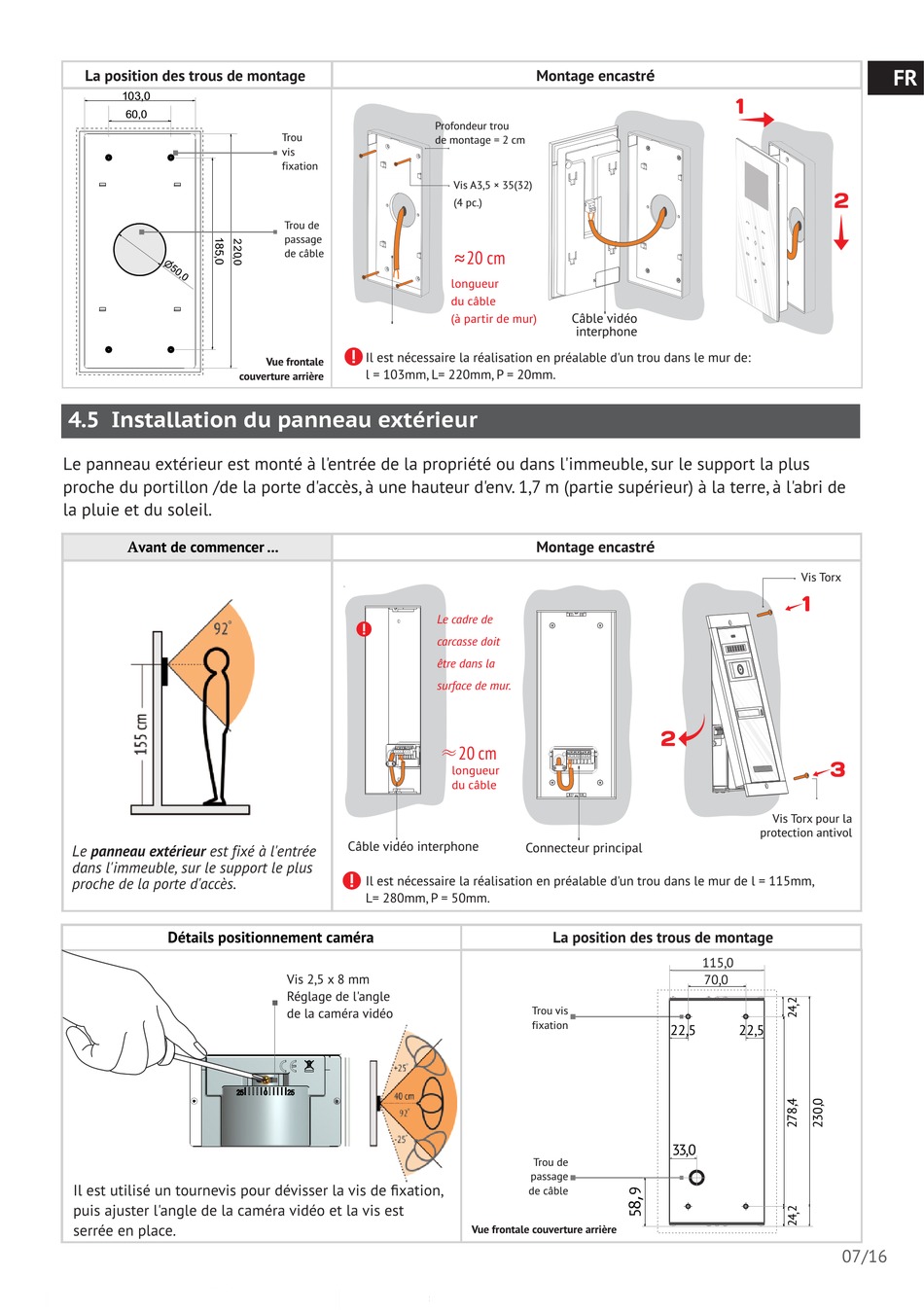

4.5 Installation du panneau extérieur
Le panneau extérieur est monté à l'entrée de la propriété ou dans l'immeuble, sur le support la plus
proche du portillon /de la porte d'accès, à une hauteur d'env. 1,7 m (partie supérieur) à la terre, à l'abri de
la pluie et du soleil.
Avant de commencer ...
Le panneau extérieur est fixé à l'entrée
dans l'immeuble, sur le support le plus
proche de la porte d'accès.
Détails positionnement caméra
Il est utilisé un tournevis pour dévisser la vis de fixation,
puis ajuster l'angle de la caméra vidéo et la vis est
serrée en place.
Trou
vis
fixation
Trou de
passage
de câble
Il est nécessaire la réalisation en préalable d'un trou dans le mur de:
Vue frontale
l = 103mm, L= 220mm, P = 20mm.
couverture arrière
Câble vidéo interphone
Il est nécessaire la réalisation en préalable d'un trou dans le mur de l = 115mm,
L= 280mm, P = 50mm.
Vis 2,5 x 8 mm
Réglage de l'angle
de la caméra vidéo
Montage encastré
Profondeur trou
de montage = 2 cm
Vis A3,5 × 35(32)
(4 pc.)
≈20 cm
longueur
du câble
Câble vidéo
(à partir de mur)
interphone
Montage encastré
Le cadre de
carcasse doit
être dans la
surface de mur.
≈20 cm
longueur
du câble
Connecteur principal
La position des trous de montage
Trou vis
fixation
Trou de
passage
de câble
Vue frontale couverture arrière
1
2
Vis Torx
Vis Torx pour la
protection antivol
115,0
70,0
22,5 22,5
3 3 ,0
07/16
FR
