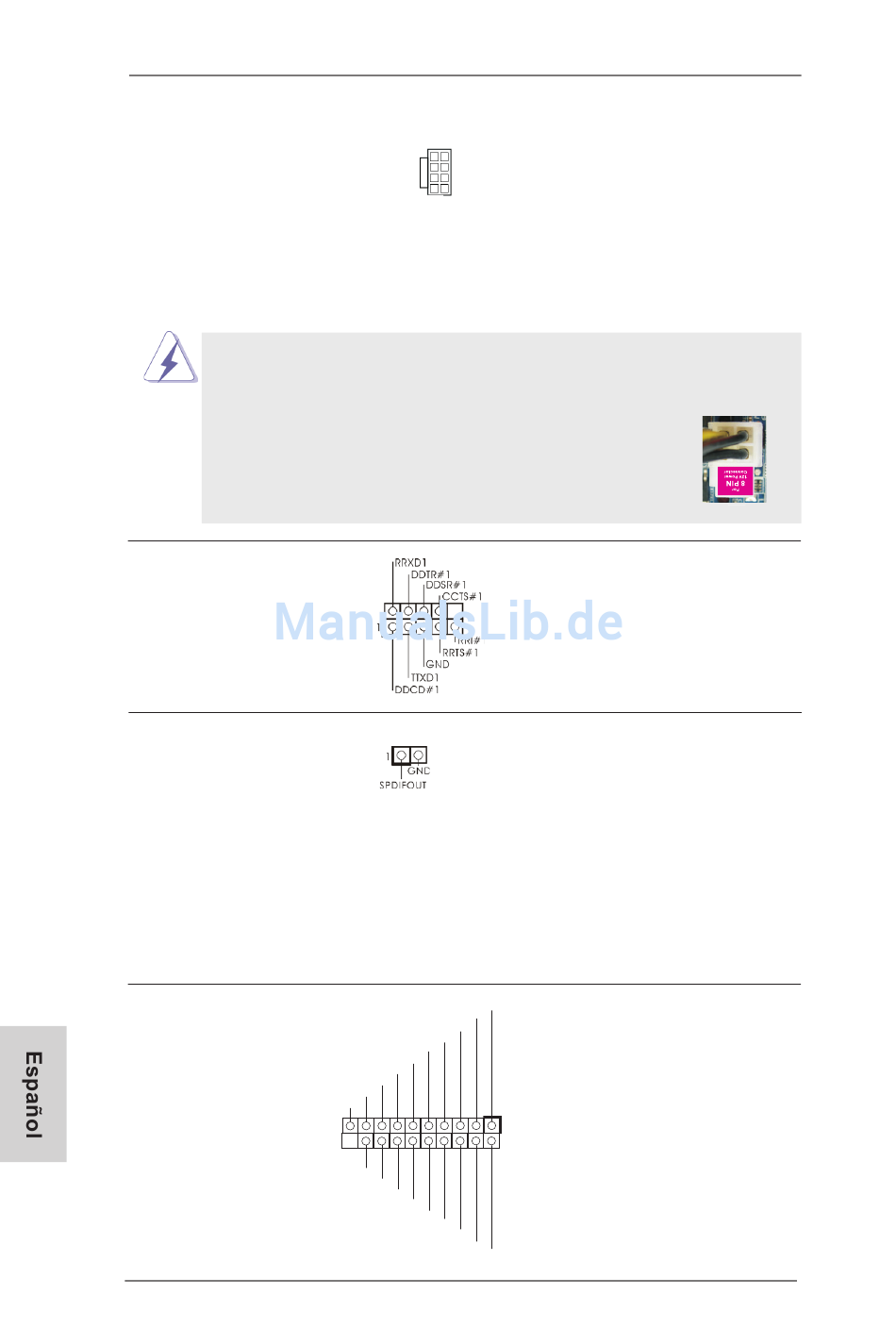

Conector de ATX 12V power
(8-pin ATX12V1)
(vea p.2, N. 1)
Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.
Cabezal del puerto COM
(9-pin COM1)
(vea p.2, N. 28)
Cabecera HDMI_SPDIF
(HDMI_SPDIF1 de 2 pin)
(vea p.2, N. 29)
Cabezal USB 3.0
(19-pin USB3_2_3)
(vea p.2, N. 37)
74
5 1
8 4
Instalación de Fuente de Energía de 4-Pin ATX 12V
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ASRock 970 Pro3 R2.0 Motherboard
Tenga en cuenta que es
necesario conectar este
conector a una toma de
corriente con el enchufe ATX
12V, de modo que proporcione
suficiente electricidad. De lo
contrario no se podrá encender.
Este cabezal del puerto COM
se utiliza para admitir un
módulo de puerto COM.
Cabecera HDMI_SPDIF. Ofrece
una salida SPDIF la tarjeta
VGA HDMI, permite al sistema
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
Además de dos puertos 3.0
ID
predeterminados situados en el
panel E/S, encontrará una
cabecera USB 3.0 en esta
placa base. Esta cabecera USB
1
3.0 admiten dos puertos USB
3.0.
5 1
8 4
