ASROCK 970 Pro3 R2.0 Bedienungsanleitung Seite 112

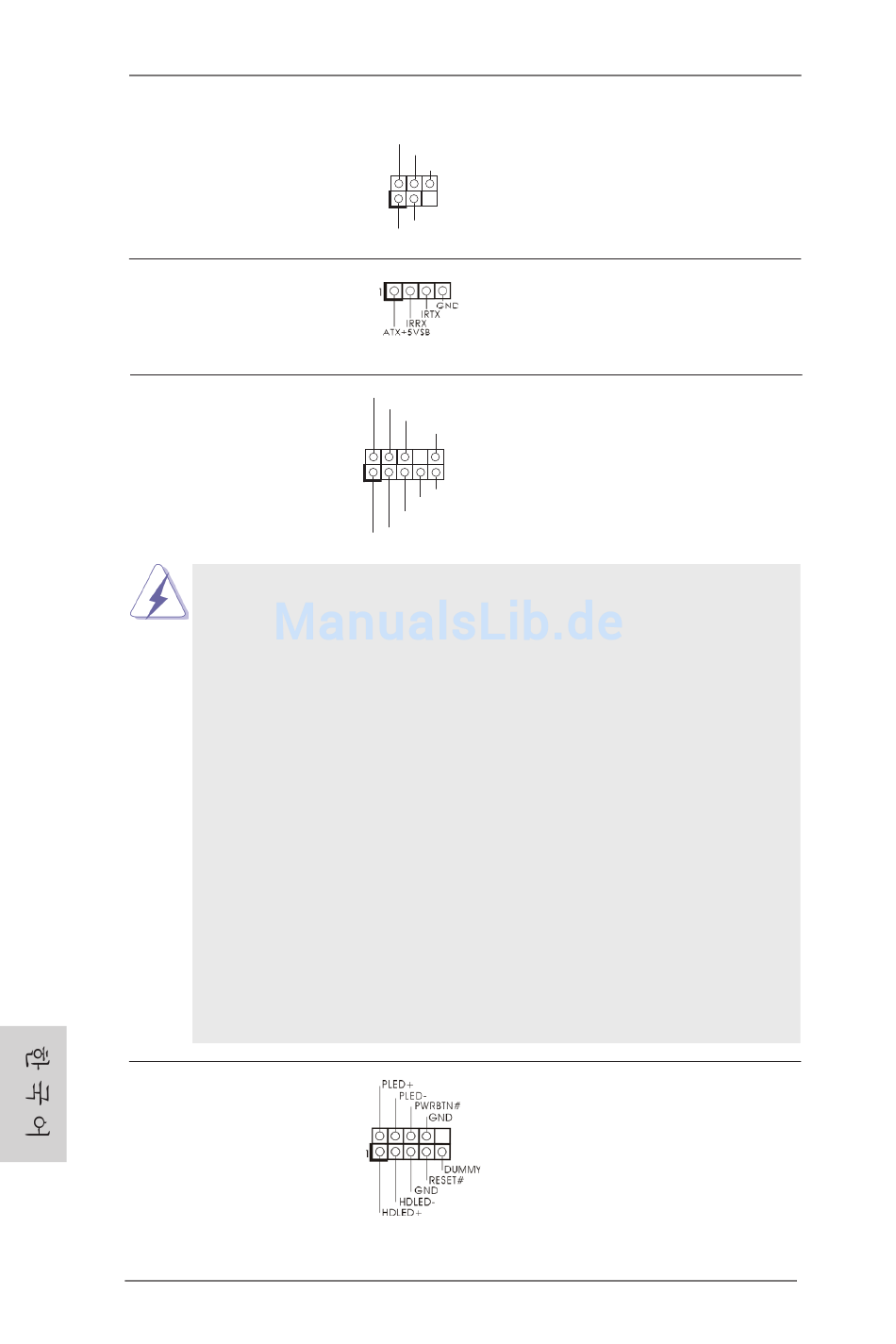

적외선 모듈 헤더
(5 핀 IR1)
(2 페이지 , 27 번 항목 참조 )
소비자용 적외선 모듈 헤더
(4 핀 CIR1)
(2 페이지 , 24 번 항목 참조 )
전면부 오디오 콘넥터
(9 핀 HD_AUDIO1)
( 2 페이지 , 30 번 항목 참조 )
1.
2.
시스템 콘넥터
(9 핀 PANEL1)
(2 페이지 , 22 번 항목 참조 )
112
IRTX
+5VSB
DUMMY
1
GND
IRRX
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제
대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설
명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .
AC'97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널
의 오디오헤 더에 설치하십시 오 .
A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을
OUT2_L 에 연결합 니다 .
C. Ground (GND) 을 Ground (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .
이들을 AC'97 오디오 패널에 연결 하지 않아도 됩니다 .
E. 앞면 마이크 작동 .
®
Windows XP / XP 64 비트 OS 의 경우 :
"Mixer" ( 믹서 ) 와 "Recorder" ( 리코더 ) 를 선택한 후
"FrontMic" ( 앞면 마이크 ) 를 선택합니다 .
®
Windows 8 / 8 64 비트 / 7 / 7 64 비트 / Vista
비트 OS 의 경우 :
Realtek 제어판에서 "FrontMic" ( 앞면 마이크 ) 로 가서
"Recording Volume" ( 리코딩 볼륨 ) 을 조정합니다 .
ASRock 970 Pro3 R2.0 Motherboard
이 헤더는 선택품목인 무선
적외선 송수신 모듈을
지원합니다 .
이 헤더는 리모콘 수신기
연결하는 데 사용될
수 있습니다 .
이 콘넥터는 오디오 장치를
편리하게 조절하고 연결할 수
있는 전면 오디오 인터페이스
입니다 .
TM
/ Vista
이 콘넥터는 시스템 전면 패
널기능을 지원하기 위한
것입니다 .
TM
64
