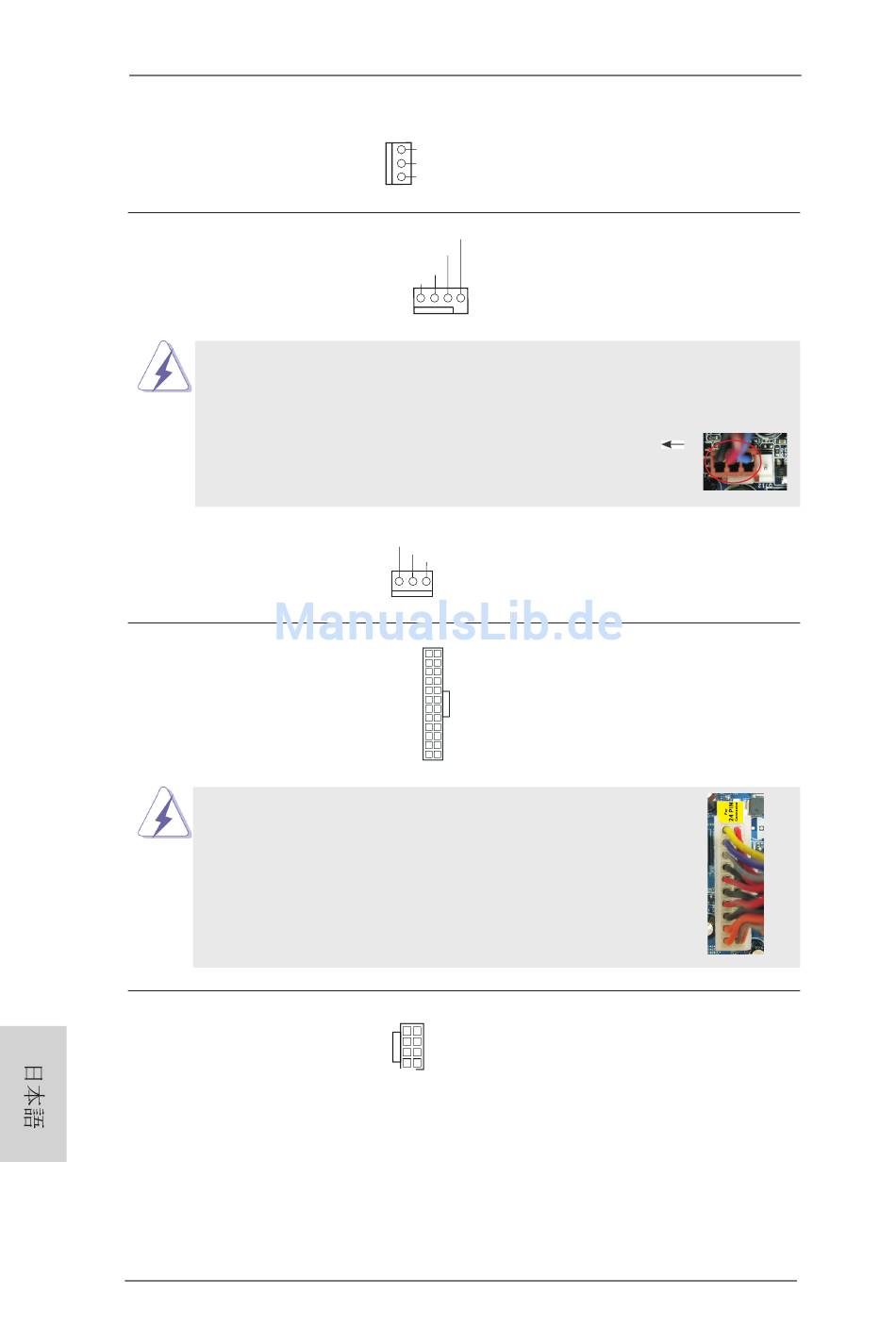

ASROCK 970 Pro3 R2.0 Bedienungsanleitung Seite 124

(3 ピン PWR_FAN1)
ページ２, アイテム 9 を参照
CPU ファンコネクタ
(4 ピン CPU_FAN1)
ページ２, アイテム 5 を参照
(3 ピン CPU_FAN2)
ページ２, アイテム 4 を参照
ATX パワーコネクタ
(24 ピン ATXPWR1)
ページ２, アイテム 8 を参照
ATX 12V コネクタ
(8 ピン ATX12V1)
ページ２, アイテム 1 を参照
124
GND
+12V
PWR_FAN_SPEED
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、
ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3
ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、
ピン 1-3 に接続してください。
GND
+12V
CPU_FAN_SPEED
12 24
1 13
このマザーボードには 24 ピン ATX 電源コネクタが装備されており、
従来の 20 ピン ATX 電源装置を採用している場合でも作動します。
20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源
装置にプラグを差し込みます。
5 1
8 4
ASRock 970 Pro3 R2.0 Motherboard
このコネクタには CPU ファンケー
ブルを接続します。黒いコードは
アースピンに接続してください。
接続されたピン 1-3
3 ピンファンのインストール
ATX 電源コネクタを接続します。
20 ピン ATX 電源装置の取り付け
このコネクタには CPU に Vcore 電
源を供給できるように、ATX 12V
プラグを備えたサワーサプライを
接続する必要があることに注意し
てください。接続に問題があると、電源
は正しく供給されません。
12 24
1 13
