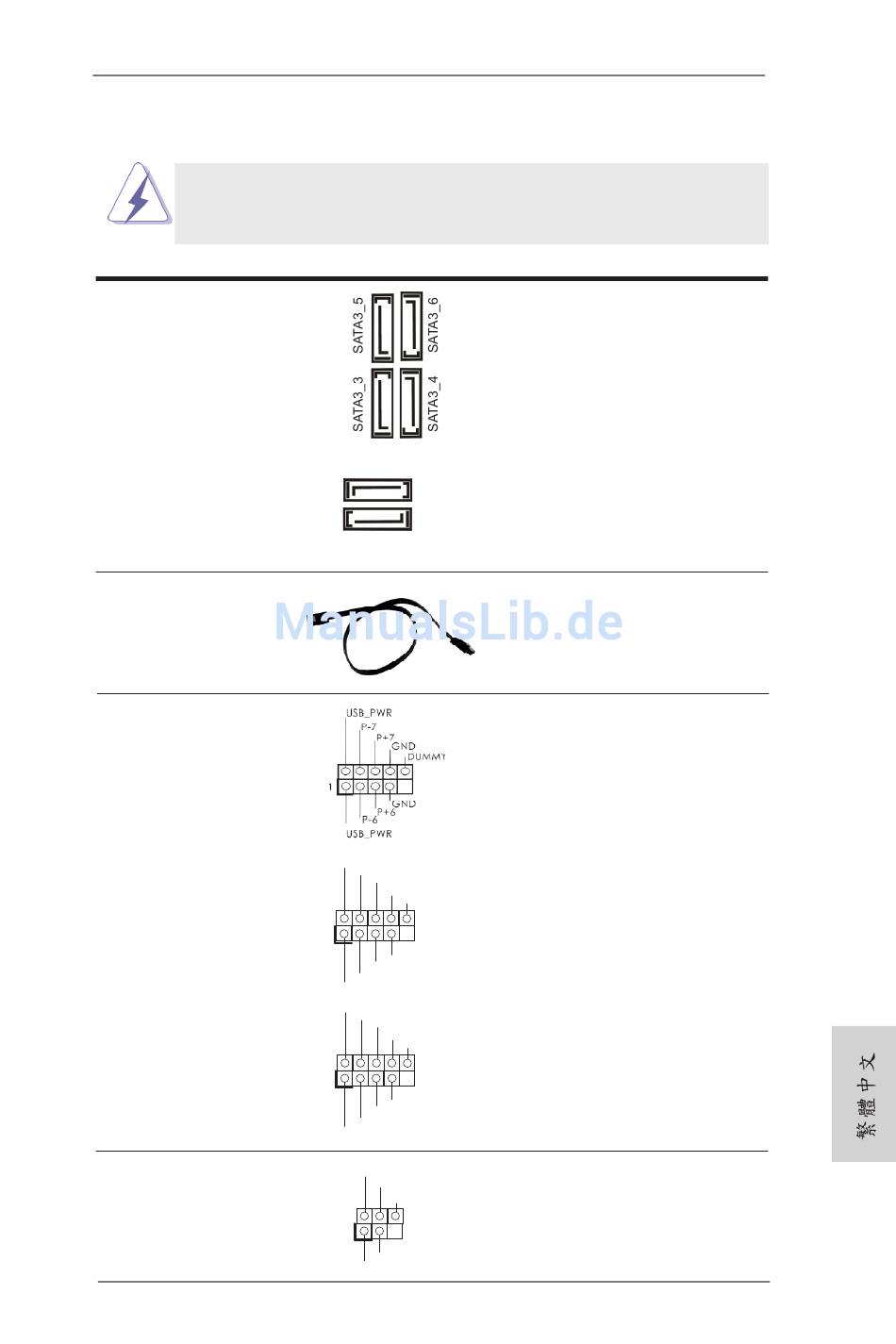

1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭
Serial ATA3 接口
(SATA3_1: 見第 2 頁第 18 項 )
(SATA3_2: 見第 2 頁第 17 項 )
(SATA3_3: 見第 2 頁第 13 項 )
(SATA3_4: 見第 2 頁第 12 項 )
(SATA3_5: 見第 2 頁第 10 項 )
(SATA3_6: 見第 2 頁第 11 項 )
Serial ATA (SATA)
數據線
( 選配 )
USB 2.0 擴充接頭
(9 針 USB_6_7)
( 見第 2 頁第 23 項 )
(9 針 USB_8_9)
( 見第 2 頁第 25 項 )
(9 針 USB_10_11)
( 見第 2 頁第 26 項 )
紅外線模組接頭
(5 針 IR1)
( 見第 2 頁第 27 項 )
圖示
SATA3_2
SATA3_1
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
USB_PWR
P-11
P+11
GND
DUMMY
1
GND
P+10
P-10
USB_PWR
IRTX
+5VSB
DUMMY
1
GND
IRRX
ASRock 970 Pro3 R2.0 Motherboard
說明
這裡有六組 Serial ATA3
(SATA3) 接口支援 SATA 數據
線作為內部儲存設置。
目前 SATA3 界面理論上
可提供高達 6.0Gb/s 的數據
傳輸速率。
SATA 數據線的任意一端均可
連接 SATA/SATAII/SATA3 硬
碟或者主機板上的 SATA3 接口。
除了位於 I/O 面板的六個
USB 2.0 接口之外，這款
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
這個接頭支援一個選配的模
組 , 可用來無線傳輸和接收紅
外線。
141
