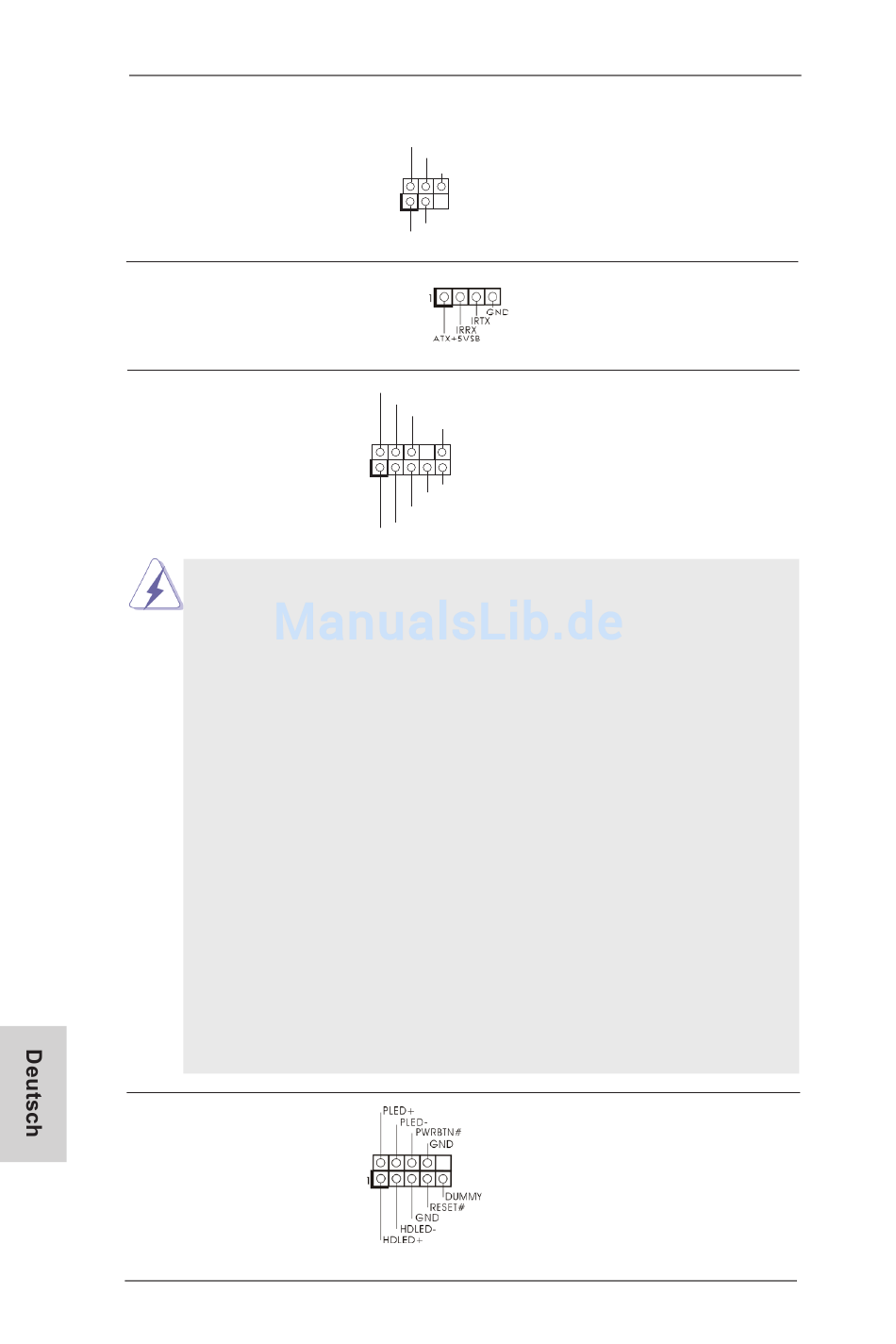

Infrarot-Modul-Header
(5-pin IR1)
(siehe S.2 - No. 27)
Consumer Infrared-Modul-Header
(4-pin CIR1)
(siehe S.2 - No. 24)
Anschluss für Audio auf
der Gehäusevorderseite
(9-Pin HD_AUDIO1)
(siehe S.2 - No. 30)
1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung
falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung
am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.
Beachten Sie bei der Installation im System die Anweisungen in unserem
Handbuch und im Gehäusehandbuch.
2. Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie
nachstehend beschrieben an der Front-Audioanschlussleiste:
A. Schließen Sie Mic_IN (MIC) an MIC2_L an.
B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.
C. Schließen Sie Ground (GND) an Ground (GND) an.
D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese
Anschlüsse müssen nicht an die AC'97-Audioleiste angeschlossen werden.
E. So aktivieren Sie das Mikrofon an der Vorderseite.
Bei den Betriebssystemen Windows
Wählen Sie „Mixer". Wählen Sie „Recorder" (Rekorder). Klicken Sie dann
auf „FrontMic" (Vorderes Mikrofon).
Bei den Betriebssystemen Windows
64 Bit:
Wählen Sie im Realtek-Bedienfeld die „FrontMic" (Vorderes Mikrofon)-
Registerkarte. Passen Sie die „Recording Volume" (Aufnahmelautstärke)
an.
System Panel-Header
(9-pin PANEL1)
(siehe S.2 - No. 22)
38
IRTX
+5VSB
DUMMY
1
GND
IRRX
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
ASRock 970 Pro3 R2.0 Motherboard
Dieser Header unterstützt ein
optionales, drahtloses Sende-
und Empfangs-Infrarotmodul.
Dieser Header kann zum
Anschließen Remote-
Empfänger.
Dieses Interface zu einem
Audio-Panel auf der Vorder
seite Ihres Gehäuses,
ermöglicht Ihnen eine bequeme
Anschlussmöglichkeit und
Kontrolle über Audio-Geräte.
®
XP / XP 64 Bit:
®
8 / 8 64 Bit / 7 / 7 64 Bit / Vista
Dieser Header unterstützt
mehrere Funktion der
Systemvorderseite.
TM TM
/ Vista
