Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Specifications and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fitness for a particular purpose. In no event shall ASRock, its
directors, officers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profits, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published June 2013
Copyright © 2013 ASRock INC. All rights reserved.
1

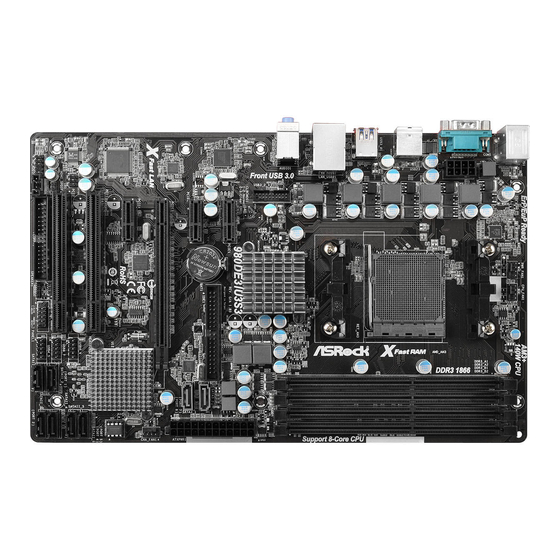

ASRock 980DE3/U3S3 Motherboard

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK 980DE3/U3S3

  • Seite 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fitness for a particular purpose.
  • Seite 2: Motherboard-Layout

    IDE1 Connector (IDE1) SATA2 Connector (SATA2_5 (PORT 4)) PCI Express 2.0 x1 Slot (PCIE1) SATA2 Connector (SATA2_4 (PORT 3)) Clear CMOS Jumper (CLRCMOS1) SATA2 Connector (SATA2_3 (PORT 2)) USB 3.0 Header (USB3_2_3) SATA2 Connector (SATA2_2 (PORT 1)) ASRock 980DE3/U3S3 Motherboard...
  • Seite 3 After restarting your computer, please double-click “Realtek HD Audio Manager” on the system tray. Set “Speaker Configuration” to “Quadraphonic” or “Stereo”. Click “Device advanced settings”, choose “Make front and rear output devices playbacks two different audio streams simultaneously”, and click “ok”. Then reboot your system. ASRock 980DE3/U3S3 Motherboard...
  • Seite 4: Package Contents

    In case any modifications of this manual occur, the updated ver- sion will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com...
  • Seite 5 Rear Panel I/O I/O Panel - 1 x PS/2 Mouse Port - 1 x PS/2 Keyboard Port - 1 x Serial Port: COM1 - 4 x Ready-to-Use USB 2.0 Ports - 2 x Ready-to-Use USB 3.0 Ports ASRock 980DE3/U3S3 Motherboard...
  • Seite 6: Hardware Monitor

    - CPU, VCCM, NB Voltage Multi-adjustment Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser and Toolbar Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing - CPU/Chassis/Power Fan Tachometer - CPU Quiet Fan ASRock 980DE3/U3S3 Motherboard...
  • Seite 7 Certifications - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com WARNING Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Seite 8: Unique Features

    Intelligent Energy Saver. ASRock Instant Boot ASRock Instant Boot allows you to turn on your PC in just a few seconds, provides a much more efficient way to save energy, time, money, and improves system running speed for your sys- tem.
  • Seite 9 ASRock OC DNA The software name itself – OC DNA literally tells you what it is capable of. OC DNA, an exclusive utility developed by ASRock, provides a convenient way for the user to record the OC set- tings and share with others. It helps you to save your overclock- ing record under the operating system and simplifies the compli- cated recording process of overclocking settings.
  • Seite 10 Real-Time Analysis of Your Data: With the sta- tus window, you can easily recognize which data streams you are transferring currently. ASRock XFast RAM ASRock XFast RAM fully utilizes the memory space that cannot ® be used under Windows OS 32-bit CPU. ASRock XFast RAM shortens the loading time of previously visited websites, mak- ing web surfing faster than ever.
  • Seite 11 When placing screws into the screw holes to secure the mother- board to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard. ASRock 980DE3/U3S3 Motherboard...
  • Seite 12: Cpu Installation

    Then connect the CPU fan to the CPU FAN connector (CPU_FAN1, see Page 2, No. 3). For proper instal- lation, please kindly refer to the instruction manuals of the CPU fan and the heatsink. ASRock 980DE3/U3S3 Motherboard...
  • Seite 13 It is not allowed to install a DDR or DDR2 memory module into DDR3 slot; otherwise, this motherboard and DIMM may be dam- aged. If you adopt DDR3 1866/1600 memory modules on this mother- board, it is recommended to install them on DDR3_A2 and DDR3_ B2 slots. ASRock 980DE3/U3S3 Motherboard...
  • Seite 14: Installing A Dimm

    DIMM if you force the DIMM into the slot at incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock 980DE3/U3S3 Motherboard...
  • Seite 15: Installing An Expansion Card

    Step 4. Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock 980DE3/U3S3 Motherboard...
  • Seite 16 Please be noted that the password, date, time, user default profile, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock 980DE3/U3S3 Motherboard...
  • Seite 17 (SATA3_1 (PORT 6): see p.2, No. 11) (PORT 7) SATA data cables for internal (SATA3_2 (PORT 7): see p.2, No. 9) storage devices. The current SATA3_1 SATA3 interface allows up to (PORT 6) 6.0 Gb/s data transfer rate. ASRock 980DE3/U3S3 Motherboard...
  • Seite 18 Front Panel Audio Header This is an interface for the front PRESENCE# panel audio cable that allows (9-pin HD_AUDIO1) MIC_RET OUT_RET convenient connection and (see p.2 No. 29) control of audio devices. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock 980DE3/U3S3 Motherboard...
  • Seite 19 S3/S4 sleep state or powered off (S5). HDLED (Hard Drive Activity LED): Connect to the hard drive activity LED on the chassis front panel. The LED is on when the hard drive is reading or writing data. ASRock 980DE3/U3S3 Motherboard...
  • Seite 20 CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3. Pin 1-3 Connected 3-Pin Fan Installation ASRock 980DE3/U3S3 Motherboard...
  • Seite 21 USB 3.0 Header Besides two default USB 3.0 ports on the I/O panel, there is (19-pin USB3_2_3) one USB 3.0 header on this (see p.2 No. 39) motherboard. This USB 3.0 header can support two USB 3.0 ports. ASRock 980DE3/U3S3 Motherboard...
  • Seite 22: Installing Windows

    B. Set the “SATA Operation Mode” option to [IDE] for SATA2 ports. Set the “Onboard SATA3 Operation Mode” option to [IDE] for SATA3 ports. ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock 980DE3/U3S3 Motherboard...
  • Seite 23 PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment. Please refer to the warning on page 7 for the possible overclocking risk before you apply Untied Overclocking Technology. ASRock 980DE3/U3S3 Motherboard...
  • Seite 24 CD into your CD-ROM drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear auto- matically, locate and double-click on the file “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock 980DE3/U3S3 Motherboard...
  • Seite 25: Einführung

    1. Einführung Wir danken Ihnen für den Kauf des ASRock 980DE3/U3S3 Motherboard, ein zuver- lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation...
  • Seite 26: Spezifikationen

    - Unterstützt energieeffizientes Ethernet 802.3az - Unterstützt PXE E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss - 1 x Serieller port: COM 1 - 4 x Standard-USB 2.0-Anschlüsse - 2 x Standard-USB 3.0-Anschlüsse ASRock 980DE3/U3S3 Motherboard...
  • Seite 27: Anschlüsse

    - 16Mb AMIs Legal BIOS - Unterstützung für “Plug and Play” - ACPI 1.1-Weckfunktionen - JumperFree-Modus - SMBIOS 2.3.1 - CPU, VCCM, NB Stromspannung Multianpassung Support-CD - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar ASRock 980DE3/U3S3 Motherboard...
  • Seite 28 / Vista 64-Bit / XP / XP Media Center / XP 64-Bit Zertifizierungen - FCC, CE, WHQL - Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com ASRock 980DE3/U3S3 Motherboard...
  • Seite 29: Einstellung Der Jumper

    CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS- Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen. ASRock 980DE3/U3S3 Motherboard...
  • Seite 30: Integrierte Header Und Anschlüsse

    (PORT 4) aktuelle SATAII-Schnittstelle (SATAII_5 (PORT 4): siehe S.2 - No. 16) ermöglicht eine (SATAII_6 (PORT 5): siehe S.2 - No. 15) SATAII_2 SATAII_4 (PORT 1) (PORT 3) Datenübertragungsrate bis 3,0 Gb/s. SATAII_1 SATAII_3 (PORT 0) (PORT 2) ASRock 980DE3/U3S3 Motherboard...
  • Seite 31 (9-pol. USB6_7) USB 2.0-Ports unterstützt. (siehe S.2 - No. 21) (9-pol. USB8_9) USB_PWR (siehe S.2 - No. 23) DUMMY USB_PWR Infrarot-Modul-Header Dieser Header unterstützt ein optionales, drahtloses Sende- (5-pin IR1) und Empfangs-Infrarotmodul. (siehe S.2 - No. 31) ASRock 980DE3/U3S3 Motherboard...
  • Seite 32 8 / 8 64 Bit / 7 / 7 64 Bit / Vista / Vista 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) System Panel-Header Dieser Header unterstützt mehrere Funktion der (9-pin PANEL1) Systemvorderseite. (siehe S.2 - No. 24) ASRock 980DE3/U3S3 Motherboard...
  • Seite 33 (3-pin PLED1) zur Anzeige des (siehe S.2 - No. 25) Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1-Zustand. Im S3-/S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht. ASRock 980DE3/U3S3 Motherboard...
  • Seite 34 Sie den Stecker mit Pin 1 und Pin 13 ein. Installation eines 20-pol. ATX-Netzteils ATX 12V Anschluss Bitte schließen Sie an diesen Anschluss die ATX 12V (8-pin ATX12V1) Stromversorgung an. (siehe S.2 - No. 1) ASRock 980DE3/U3S3 Motherboard...
  • Seite 35 HDMI-VGA-Karte mit diesem Anschluss. USB 3.0-Header Neben zwei Standard-USB 3.0-Ports am E/A-Panel (19-pol. USB3_2_3) befindet sich ein USB 3.0- (siehe S.2 - No. 39) Header an diesem Motherboard. Dieser USB 3.0- Header kann zwei USB 3.0- Ports unterstützen. ASRock 980DE3/U3S3 Motherboard...
  • Seite 36 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock 980DE3/U3S3 Motherboard...
  • Seite 37: Contenu Du Paquet

    1. Introduction Merci pour votre achat d’une carte mère ASRock 980DE3/U3S3, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme.
  • Seite 38 - Prend en charge la norme Energy Efficient Ethernet (Ethernet à efficacité énergétique) 802.3az - Support de PXE Panneau arrière I/O Panel - 1 x port souris PS/2 - 1 x port clavier PS/2 - 1 x Port séie: COM 1 ASRock 980DE3/U3S3 Motherboard...
  • Seite 39 - 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0 supplémentaires) BIOS - 16Mb AMI Legal BIOS - Support du “Plug and Play” - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless ASRock 980DE3/U3S3 Motherboard...
  • Seite 40 64-bit /XP / XP Media Center / XP 64-bit Certifications - FCC, CE, WHQL - Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise) * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com ASRock 980DE3/U3S3 Motherboard...
  • Seite 41 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profil par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock 980DE3/U3S3 Motherboard...
  • Seite 42 (SATAII_5 (PORT 4): voir p.2 No. 16) transferts de données pouvant (SATAII_6 (PORT 5): voir p.2 No. 15) SATAII_2 SATAII_4 (PORT 1) (PORT 3) aller jusqu’à 3,0 Gb/s. SATAII_1 SATAII_3 (PORT 0) (PORT 2) ASRock 980DE3/U3S3 Motherboard...
  • Seite 43 (voir p.2 No. 21) (USB8_9 br.9) USB_PWR (voir p.2 No. 23) DUMMY USB_PWR En-tête du module infrarouge Cet en-tête supporte un module infrarouge optionnel de (IR1 br.5) transfert et de réception sans (voir p.2 No. 31) fil. ASRock 980DE3/U3S3 Motherboard...
  • Seite 44 Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). En-tête du panneau système Cet en-tête permet d’utiliser plusieurs fonctions du (PANEL1 br.9) panneau système frontal. (voir p.2 No. 24) ASRock 980DE3/U3S3 Motherboard...
  • Seite 45 (3-pin PLED1) alimentazione del sistema. Il (vedi p.2 Nr. 25) LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). ASRock 980DE3/U3S3 Motherboard...
  • Seite 46 Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13. 20-Installation de l’alimentation électrique ATX Connecteur ATX 12V Veuillez connecter une unité d’alimentation électrique ATX (ATX12V1 br.8) 12V sur ce connecteur. (voir p.2 No. 1) ASRock 980DE3/U3S3 Motherboard...
  • Seite 47 3.0 par défaut sur le panneau (USB3_2_3 br. 19) E/S, il y a une barrette USB 3.0 (voir p.2 No. 39) sur la carte mère. Cette barrette USB 3.0 peut prendre en charge deux ports USB 3.0. ASRock 980DE3/U3S3 Motherboard...
  • Seite 48 CD-ROM. Le Menu principal s’affiche automa- tiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’ap- paraît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP. EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus. ASRock 980DE3/U3S3 Motherboard...
  • Seite 49: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock 980DE3/U3S3, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Seite 50 - 1 x porta PS/2 per mouse - 1 x porta PS/2 per tastiera - 1 x Porta seriale: COM 1 - 4 x porte USB 2.0 già integrate - 2 x porte USB 3.0 già integrate ASRock 980DE3/U3S3 Motherboard...
  • Seite 51 - Compatibile con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1 - Regolazione multi-voltaggio CPU, VCCM, NB CD di - Driver, utilità, software antivirus (Versione dimostrativa), supporto CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser e Toolbar ASRock 980DE3/U3S3 Motherboard...
  • Seite 52 64 bit / XP / XP Media Center / XP 64 bit Certificazioni - FCC, CE, WHQL - Predisposto ErP/EuP (è necessaria l’alimentazione predis posta per il sistema ErP/EuP) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com ASRock 980DE3/U3S3 Motherboard...
  • Seite 53 è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No- tare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock 980DE3/U3S3 Motherboard...
  • Seite 54 (SATAII_5 (PORT 4): vedi p.2 Nr. 16) (PORT 4) interni. L’interfaccia SATAII (SATAII_6 (PORT 5): vedi p.2 Nr. 15) SATAII_2 SATAII_4 attuale permette velocità di (PORT 1) (PORT 3) trasferimento dati fino a 3.0 Gb/s. SATAII_1 SATAII_3 (PORT 0) (PORT 2) ASRock 980DE3/U3S3 Motherboard...
  • Seite 55 (vedi p.2 Nr. 21) (9-pin USB8_9) USB_PWR (vedi p.2 Nr. 23) DUMMY USB_PWR Collettore modulo infrarossi Questo collettore supporta moduli ad infrarossi optional (5-pin IR1) per la trasmissione e la (vedi p.2 Nr. 31) ricezione senza fili. ASRock 980DE3/U3S3 Motherboard...
  • Seite 56 Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione). Collettore pannello di sistema Questo collettore accomoda diverse funzioni di sistema (9-pin PANEL1) pannello frontale. (vedi p.2 Nr. 24) ASRock 980DE3/U3S3 Motherboard...
  • Seite 57 (3-pin PLED1) alimentazione del sistema. Il (vedi p.2 Nr. 25) LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). ASRock 980DE3/U3S3 Motherboard...
  • Seite 58 ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13. Installazione dell’alimentatore ATX a 20 pin Connettore ATX 12 V Collegare un alimentatore ATX 12 V a questo connettore. (8-pin ATX12V1) (vedi p.2 Nr. 1) ASRock 980DE3/U3S3 Motherboard...
  • Seite 59 VGA HDMI a questo header. Collettore USB 3.0 Oltre alle due porte USB 3.0 standard del pannello I/O, (19-pin USB3_2_3) questa scheda madre è dotata (vedi p.2 Nr. 39) di un header USB 3.0 che supporta due porte USB 3.0. ASRock 980DE3/U3S3 Motherboard...
  • Seite 60 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock 980DE3/U3S3 Motherboard...
  • Seite 61: Contenido De La Caja

    1. Introducción Gracias por su compra de ASRock 980DE3/U3S3 placa madre, una placa de con- fianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Seite 62 - Admite PXE Entrada/Salida I/O Panel de Panel - 1 x puerto de ratón PS/2 Trasero - 1 x puerto de teclado PS/2 - 1 x puerto serial: COM 1 - 4 x puertos USB 2.0 predeterminados ASRock 980DE3/U3S3 Motherboard...
  • Seite 63 - 16Mb AMI BIOS - AMI legal BIOS - Soporta “Plug and Play” - ACPI 1.1 compliance wake up events - Soporta “jumper free setup” - Soporta SMBIOS 2.3.1 - Múltiple ajuste de CPU, VCCM, NB Voltage ASRock 980DE3/U3S3 Motherboard...
  • Seite 64 Certificaciones - FCC, CE, WHQL - Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) * Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com ASRock 980DE3/U3S3 Motherboard...
  • Seite 65 Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. ASRock 980DE3/U3S3 Motherboard...
  • Seite 66 SATAII_5 (PORT 4) permite una velocidad de (SATAII_5 (PORT 4): vea p.2, N. 16) transferencia de 3.0 Gb/s. (SATAII_6 (PORT 5): vea p.2, N. 15) SATAII_2 SATAII_4 (PORT 1) (PORT 3) SATAII_1 SATAII_3 (PORT 0) (PORT 2) ASRock 980DE3/U3S3 Motherboard...
  • Seite 67 (9-pin USB6_7) (vea p.2, N. 21) (9-pin USB8_9) USB_PWR (vea p.2, N. 23) DUMMY USB_PWR Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo infrarrojos de (5-pin IR1) transmisión y recepción (vea p.2, N. 31) wireless opcional. ASRock 980DE3/U3S3 Motherboard...
  • Seite 68 Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables. ASRock 980DE3/U3S3 Motherboard...
  • Seite 69 El indicador LED se encenderá si el sistema se encuentra en funcionamiento. El indicador LED parpadeará en el estado S1. El indicador LED se apagará en los estados S3/S4 o S5 (apagado). ASRock 980DE3/U3S3 Motherboard...
  • Seite 70 ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13. Instalación de una Fuente de Alimentación ATX de 20 Pins ASRock 980DE3/U3S3 Motherboard...
  • Seite 71 Cabezal USB 3.0 Además de dos puertos 3.0 predeterminados situados en el (19-pin USB3_2_3) panel E/S, encontrará una (vea p.2, N. 39) cabecera USB 3.0 en esta placa base. Esta cabecera USB 3.0 admiten dos puertos USB 3.0. ASRock 980DE3/U3S3 Motherboard...
  • Seite 72 CD y se desplegará el Menú Principal automáticamente si «AUTO- RUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock 980DE3/U3S3 Motherboard...
  • Seite 73 1. Введение Благодарим вас за покупку материнской платы ASRock 980DE3/U3S3 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской...
  • Seite 74 - 2 x порта USB 3.0 на задней панели в стандартной конфигурации - Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED) - Соединитель звуковой подсистемы: линейный вход / передняя колонка / микрофон ASRock 980DE3/U3S3 Motherboard...
  • Seite 75 - Контроль напряжения: +12V, +5V, +3.3V, Vcore ® ® Операцион - Совместимость с Microsoft Windows 8 / 8 64-bit / 7 / 7 64-bit / Vista / Поддержка 64-разрядной версии Vista / XP / XP Media Center / XP 64-bit ASRock 980DE3/U3S3 Motherboard...
  • Seite 76 перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock 980DE3/U3S3 Motherboard...
  • Seite 77 (SATAII_5 (PORT 4), см. стр. 2, п. 16) (PORT 4) время интерфейс SATA (SATAII_6 (PORT 5), см. стр. 2, п. 15) допускает скорость передачи SATAII_2 SATAII_4 (PORT 1) (PORT 3) данных до \ 3,0 Гбит/с. SATAII_1 SATAII_3 (PORT 0) (PORT 2) ASRock 980DE3/U3S3 Motherboard...
  • Seite 78 поддерживает два порта USB 2.0. (9-контактный USB6_7) (см. стр. 2, п. 21) USB_PWR (9-контактный USB8_9) (см. стр. 2, п. 23) DUMMY USB_PWR Колодка инфракрасного модуля Данная колодка позволяет подключить дополнительный (5-контактный IR1) модуль беспроводного (см. стр. 2, п. 31) инфракрасного приемопередатчика. ASRock 980DE3/U3S3 Motherboard...
  • Seite 79 / Vista 64-бита: Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает работу нескольких функций (9-контактный PANEL1) передней панели системы. (см. стр. 2, п. 24) ASRock 980DE3/U3S3 Motherboard...
  • Seite 80 разъем Power LED Подключите индикатор Power LED к этому разъему для отображения (3-контактный PLED1) статуса питания системы. Этот (см. стр. 2, п. 25) светодиод продолжит мигать в режиме S1. Светодиод будет выключен в режимах S3/S4 или S5 (система выключена). ASRock 980DE3/U3S3 Motherboard...
  • Seite 81 ивает 24-штыревой разъем питания ATX, работа будет продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания ATX. Для использования 20-штыревого разъема питания ATX вставьте источник питания вместе со штекером 1 и штекером 13. Установка 20-штыревого разъема питания ATX ASRock 980DE3/U3S3 Motherboard...
  • Seite 82 Колодка USB 3.0 Помимо два стандартных портов USB 3.0 на панели ввода- (19-контактный USB3_2_3) вывода, на данной материнской (см. стр. 2, п. 39) плате предусмотрен один разъем USB 3.0. Этот разъем USB 3.0 поддерживает два порта USB 3.0. ASRock 980DE3/U3S3 Motherboard...
  • Seite 83 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock 980DE3/U3S3 Motherboard...
  • Seite 84 Gratos por comprar nossa placa–mãe 980DE3/U3S3 um produto confiável feito com ASRock um estrito controle de qualidade consistente. Com um excelente de- sempenho, essa placa é dotada de um projeto robusto que atende a ASRock de compromisso com a qualidade e durabilidade.
  • Seite 85: Especificações

    I/O Panel pelo painel - 1 x porta para mouse PS/2 - 1 x porta para teclado PS/2 - 1 x porta COM1 - 4 x portas USB 2.0 padrão - 2 x portas USB 3.0 padrão ASRock 980DE3/U3S3 Motherboard...
  • Seite 86 - Suporta dispositivos sem jumper - Suporte para SMBIOS 2.3.1 - CPU, VCCM, NB Voltage Multi-adjustment CD de suporte - Controladores, utilitários, software antivírus (Experimentacao Versao), CyberLink MediaEspresso 6.5 versão de demonstração, Navegador Google Chrome e Barra de Ferramentas ASRock 980DE3/U3S3 Motherboard...
  • Seite 87 - FCC, CE, WHQL - “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/ EuP Ready”) * Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com 1.3 Configuração dos Jumpers A ilustração mostra como os jumpers são configurados. Quando há uma capa de jumpers sobre os pinos, diz–se que o jump-...
  • Seite 88 (SATAII_5 (PORT 4): veja a folha 2, No. 16) (PORT 4) uma taxa de transferência de (SATAII_6 (PORT 5): veja a folha 2, No. 15) SATAII_2 SATAII_4 dados de até 3.0 Gb/s. (PORT 1) (PORT 3) SATAII_1 SATAII_3 (PORT 0) (PORT 2) ASRock 980DE3/U3S3 Motherboard...
  • Seite 89 (veja a folha 2, No. 23) DUMMY USB_PWR Conector do módulo Este conector suporta um de infravermelho módulo de infravermelho para transmissão e recepção sem (IR1 de 5 pinos) fio, opcional. (veja a folha 2, No. 31) ASRock 980DE3/U3S3 Motherboard...
  • Seite 90 Aceda ao separador “Microfone frontal” no painel de Controlo Realtek. Ajuste o “Volume de gravação”. Conector do painel do sistema Este conector acomoda várias funções do painel frontal do (PANEL1 de 9 pinos) sistema. (veja a folha 2, No. 24) ASRock 980DE3/U3S3 Motherboard...
  • Seite 91 (veja a folha 2, No. 25) do sistema. O LED ficará acesso quando o sistema estiver em funcionamento. O LED fica intermitente no estado S1. O LED fica desligado nos estados S3/S4 ou no estado S5 (desligado). ASRock 980DE3/U3S3 Motherboard...
  • Seite 92 Pino 1 e o Pino 13. Instalação da Fonte de alimentação ATX de 20 Pinos Conector de força do ATX 12V Ligue a fonte de alimentação ATX 12V neste conector. (ATX12V1 de 8 pinos) (veja a folha 2, No. 1) ASRock 980DE3/U3S3 Motherboard...
  • Seite 93 Além das dois portas USB 3.0 por defeito no painel de (USB3_2_3 de 19 pinos) entrada/saída, há uns ligações (veja a folha 2, No. 39) USB 3.0 nesta placa-mãe. Cada ligação USB 3.0 pode suportar dois portas USB 3.0. ASRock 980DE3/U3S3 Motherboard...
  • Seite 94 CD de instalação, introduza o CD na leitora de CD-ROM do computador. Automaticamente iniciará o menu principal, casa o AUTORUN esteja ativado. Se o menu principal não aparecer automaticamente, explore o CD e execute o “ASSETUP. EXE” localizado na pasta BIN. ASRock 980DE3/U3S3 Motherboard...
  • Seite 95 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Seite 96 Arka Panel G/З Paneli - 1 x PS/2 Fare Portu - 1 x PS/2 Klavye Portu - 1 x Seri Portu: COM1 - 4 x Kullanıma Hazır USB 2.0 Portu - 2 x Kullanıma Hazır USB 3.0 Portu ASRock 980DE3/U3S3 Motherboard...
  • Seite 97 Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Browser ve Toolbar Donanım - CPU Sıcaklık Duyarlılığı Monitör - Kasa Sıcaklık Duyarlılığı - CPU/Kasa/Güç Fan Takometresi - CPU Sessiz Fan - CPU/Kasa/Güç Fan Çoklu-Hız Kontrolü - Voltaj İzleme: +12V, +5V, +3,3V, Vcore ASRock 980DE3/U3S3 Motherboard...
  • Seite 98 64-bit / XP / XP Media Center / XP 64-bit uyumlu Sertifikalar - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com 1.3 Jumper'ların Ayarı Şekilde jumper'ların nasıl ayarlandıkları gösterilmektedir. Jumper kapağı pinler üzerine yerleştirildiğinde jumper "Kapalı"...
  • Seite 99 (SATA3_1 (PORT 6): bkz. s.2, No. 11) (PORT 7) cihazları için SATA veri (SATA3_2 (PORT 7): bkz. s.2, No. 9) kablolarını destekler. Geçerli SATA3 arayüzü 6,0 Gb/sn veri SATA3_1 (PORT 6) aktarım hızına izin verir. ASRock 980DE3/U3S3 Motherboard...
  • Seite 100 Ön Panel Ses Fişi Bu, panel ses kablosu için PRESENCE# uygun bağlantı sağlayan ve (9-pinli HD_AUDIO1) MIC_RET OUT_RET ses cihazlarını kontrol (bkz. s.2 No. 29) etmeyi sağlayan bir arayüzdür. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock 980DE3/U3S3 Motherboard...
  • Seite 101 çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken LED söner. HDLED (Sabit Disk Çalışma LED’i): Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit disk veri okurken veya yazarken LED yanar. ASRock 980DE3/U3S3 Motherboard...
  • Seite 102 Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir. 3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı planlıyorsanız, lütfen Pin 1-3'e bağlayın. Pin 1-3 Bağlı 3-Pinli Fanı Takma ASRock 980DE3/U3S3 Motherboard...
  • Seite 103 I/O panelinde bulunan iki adet varsayılan USB 3.0 bağlantı (19-pinli USB3_2_3) noktasının yanı sıra, bu ana (bkz. s.2 No. 39) kart üzerinde bir adet USB 3.0 bağlantısı bulunur. Bu USB 3.0 bağlantısı iki adet USB 3.0 bağlantı noktasını destekleyebilir. ASRock 980DE3/U3S3 Motherboard...
  • Seite 104 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülen- mezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP. EXE" dosyasını bulun ve çift tıklatın. ASRock 980DE3/U3S3 Motherboard...
  • Seite 105 1. 제품소개 ASRock 의 980DE3/U3S3 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실...
  • Seite 106 - 1 개 PS/2 마우스 포트 - 1 개 PS/2 키보드 포트 - 1 개의 시리얼 포트 : COM1 - 4 개디폴트 USB 2.0 포트 - 2 개디폴트 USB 3.0 포트 - 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 ASRock 980DE3/U3S3 Motherboard...
  • Seite 107 - 드라이버 , 유틸리티 , 안티바이러스 소프트웨어 ( 시험판 ), CyberLink MediaEspresso 6.5 평가판 , Google Chrome Browser 및 Toolbar 하드웨어 모니터 - CPU 온도 감지 - 마더보드 온도 감지 - CPU/ 섀시 / 전원 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 ASRock 980DE3/U3S3 Motherboard...
  • Seite 108 인증서 - FCC, CE, WHQL - ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 ) * 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com 1.3 점퍼 셋팅 그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 . 점퍼 캡이 핀 위에 있을 때 , 점퍼는 “ 쇼트 ” 입니다 .
  • Seite 109 지원합니다 . 2 페이지 , 17 번 항목 참조 ) (SATAII_5 (PORT 4): SATAII_1 SATAII_3 2 페이지 , 16 번 항목 참조 ) (PORT 0) (PORT 2) (SATAII_6 (PORT 5): 2 페이지 , 15 번 항목 참조 ) ASRock 980DE3/U3S3 Motherboard...
  • Seite 110 USB_PWR (9 핀 USB8_9) (2 페이지 , 23 번 항목 참조 ) DUMMY USB_PWR 적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외선 송수신 모듈을 (5 핀 IR1) 지원합니다 . (2 페이지 , 31 번 항목 참조 ) ASRock 980DE3/U3S3 Motherboard...
  • Seite 111 Realtek 제어판에서 “FrontMic” ( 앞면 마이크 ) 로 가서 “Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 . 시스템 콘넥터 이 콘넥터는 시스템 전면 패 널기능을 지원하기 위한 (9 핀 PANEL1) 것입니다 . (2 페이지 , 24 번 항목 참조 ) ASRock 980DE3/U3S3 Motherboard...
  • Seite 112 (2 페이지 , 25 번 항목 참조 ) 는 LED 에 전원이 켜져 있습니 다 . S1 상태에서는 LED 가 계 속 깜박입니다 . S3/S4 상태 또 는 S5 상태에서는 LED 가 꺼집 니다 ( 전원 꺼짐 ). ASRock 980DE3/U3S3 Motherboard...
  • Seite 113 ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린 전원공급장치를 이 커넥터에 (8 핀 ATX12V1) 연결해야 충분한 전력을 (2 페이지 , 1 번 항목 참조 ) 공급할 수 있습니다 . 그러지 않을 경우 전원을 켤 수 없습니다 . ASRock 980DE3/U3S3 Motherboard...
  • Seite 114 USB 3.0 포트 이외에도 마더보 (19 핀 USB3_2_3) 드에 1 개의 USB 3.0 헤더가 있 (2 페이지 , 습니다 . 이 USB 3.0 헤더는 2 개 39 번 항목 참조 ) 의 USB 3.0 포트를 지원할 수 있 습니다 . ASRock 980DE3/U3S3 Motherboard...
  • Seite 115 이 가능하다면 자동으로 메인 메뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock 980DE3/U3S3 Motherboard...
  • Seite 116 しに最新版のマニュアルが掲載されます。最新の VGA カードおよび CPU サ ポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト: http://www.asrock.com このマザーボードに関連する技術サポートが必要な場合、当社の Web サイト にアクセスし、使用しているモデルについての特定情報を見つけてくださ い。 www.asrock.com/support/index.asp 1.1 パッケージ内容 ASRock 980DE3/U3S3 マザーボード (ATX フォームファクター ) ASRock 980DE3/U3S3 クイックインストレーションガイド ASRock 980DE3/U3S3 サポート CD 2 x シリアル ATA (SATA) データケーブル(オプション) 1 x I/O パネルシールド ASRockからのお知らせ ... ®...
  • Seite 117 - Energy Efficient Ethernet 802.3az をサポート - PXE に対応 リアパネル I/O Panel - PS/2 マウスポート x 1 - PS/2 キーボードポート x 1 - シリアルポート : COM1 x 1 - Ready-to-Use USB 2.0 ポート x 4 - Ready-to-Use USB 3.0 ポート x 2 ASRock 980DE3/U3S3 Motherboard...
  • Seite 118 - SMBIOS 2.3.1 サポート - CPU、VCCM、NB ブリッジ電圧 サポート CD - ドライバー、ユーティリティ、アンチウィルスソフト ウェアハードウェア ( 体験版 )、CyberLink MediaEspresso 6.5 試用版、 Google Chrome Browser および Toolbar モニター - CPU 温度検知 - マザーボード温度検知 - CPU/ シャーシ / 電源ファンタコメータ - CPU クワイエットファン ASRock 980DE3/U3S3 Motherboard...
  • Seite 119 ( ページ2アイテム 38 参照) CMOS の消去 デフォルト設定 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 120 これら 2 本のシリアル ATA3 SATA3_2 (SATA3)コネクタは内蔵スト SATA3_1 (PORT 6): (PORT 7) レーデバイスに使用する SATA ページ 2, アイテム 11 を参照 データケーブルに対応していま SATA3_2 (PORT 7): す。現在の SATA3 インタフェー ページ 2, アイテム 9 を参照 SATA3_1 スの最大データ転送速度は (PORT 6) 6.0 Gb/s です。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 121 内部オーディオコネクタ このコネクタを使うと、CD- ROM、DVD-ROM、TV チュー (4 ピン CD1) ナーカード、MPEG カードといっ ページ 4, アイテム 28 を参照 た音楽ソースからステレオオー ディオ入力を受信できます。 フロントオーディオパネルコネクタ このコネクタは、オーディオ機器 PRESENCE# との便利な接続とコントロールを (9 ピン HD_AUDIO1) MIC_RET OUT_RET 可能にするフロンとオーディオパ ページ2, アイテム 29 を参照 ネルのためのインターフェイスで す。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock 980DE3/U3S3 Motherboard...
  • Seite 122 ク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を調 整します。 システムパネルコネクタ このコネクタは数種類のシステム フ ロントパネルの機能を提供しま (9 ピン PANEL1) す。 ページ2, アイテム 24 を参照 シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。 ケーブルを接続する前にピンの正負極性にご注意ください。 PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス テム電源オフ方法を設定して変更することも可能です。 RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。コン ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを 押してコンピュータを再起動します。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 123 ページ2, アイテム 25 を参照 ステムが動作中の際にオンになりま す。S1 ステータスでは LED は点滅し 続けます。S3/S4 ステータス、または S5 ステータス ( 電源オフ ) の場合、 LED は消灯します。 シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタ に接続し、黒いワイヤをアースピ (4 ピン CHA_FAN1) ページ2, アイテム 12 を参照 ンに合わせてください。 (4 ピン PWR_FAN1) ページ2, アイテム 2 を参照 ASRock 980DE3/U3S3 Motherboard...
  • Seite 124 このコネクタには CPU に Vcore 電 源を供給できるように、ATX 12V (8 ピン ATX12V1) プラグを備えたサワーサプライを ページ2, アイテム 1 を参照 接続する必要があることに注意し てください。接続に問題があると、電源 は正しく供給されません。 このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、 従来の 4-pin ATX 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付け ASRock 980DE3/U3S3 Motherboard...
  • Seite 125 VGA カードの HDMI_SPDIF コネク タを、このヘッダに接続してくださ い。 USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つの USB 3.0 ポート以外に、このマザーボ (19 ピン USB3_2_3) ードに 1 つの USB 3.0 ヘッダが搭載 ページ 2, されています。それぞれの USB 3.0 アイテム 39 を参照 ヘッダは 2 つの USB 3.0 ポートをサ ポートできます。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 126 Vista / Vista 64-bit / XP / XP Media Center / XP 64-bit といった様々 なマイクロソフト ウインドウズ オペレーティングシステムをサポートします。マザーボード に付属しているサポート CD はマザーボードの特徴を有効にするために必要なドライバや ユーティリティを含んでいます。サポート CD を使用するには、CDROM ドライブに CD を挿 入してください。AUTORUN 機能が有効な場合、自動的にメインメニュウが立ち上がります。 AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE を ダブルクリックすることにより、メインメニュウが立ち上がります。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 127 1. 主板簡介 謝謝你采用了華擎 980DE3/U3S3 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性 好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息 可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址:http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 980DE3/U3S3 主板 (ATX 規格 ) 華擎 980DE3/U3S3 快速安裝指南...
  • Seite 128 - 支持 PXE Rear Panel I/O 界面 - 1 個 PS/2 鼠標接口 ( 后面板輸入 / - 1 個 PS/2 鍵盤接口 輸出接口 ) - 1 個串行接口 : COM1 - 4 個可直接使用的 USB 2.0 接口 - 2 個可直接使用的 USB 3.0 接口 ASRock 980DE3/U3S3 Motherboard...
  • Seite 129 - CPU, VCCM, NB 電壓多功能調節器 支持光盤 - 驅動程序、工具軟件、殺毒軟件(試用版 )、CyberLink MediaEspresso 6.5 試用版、Chrome 谷歌瀏覽器和工具欄 硬件監控器 - CPU 溫度偵測 - 主板溫度偵測 - CPU/ 機箱 / 電源風扇轉速計 - CPU 靜音風扇 - CPU/ 機箱 / 電源風扇多速控制 - 電壓範圍:+12V, +5V, +3.3V, 核心電壓 ASRock 980DE3/U3S3 Motherboard...
  • Seite 130 64 位元 /XP/XP Media Center/XP 64 位元适用于此主 板 認證 - FCC, CE, WHQL - 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 ) * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com 1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個...
  • Seite 131 這裡有兩組 Serial ATA3 SATA3_2 (SATA3) 接口支持 Serial (SATA3_1 (PORT 6): 見第 2 頁第 11 項 ) (PORT 7) (SATA) 數據線作為內部儲存 (SATA3_2 (PORT 7): 見第 2 頁第 9 項 ) 設置。目前 SATA3 界面理論 SATA3_1 上可提供高達 6.0Gb/s 的數 (PORT 6) 據傳輸速率。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 132 可以通過 CD-ROM,DVD-ROM, TV 調諧器或 MPEG 卡接收音頻 (4 針 CD1) 輸入。 (CD1 見第 2 頁第 28 項 ) 前置音頻面板接頭 可以方便連接音頻設備。 PRESENCE# (9 針 HD_AUDIO1) MIC_RET OUT_RET ( 見第 2 頁第 29 項 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock 980DE3/U3S3 Motherboard...
  • Seite 133 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可 按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待 機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、 重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機 箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 134 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 ATX 電源接頭 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 10 項 ) ASRock 980DE3/U3S3 Motherboard...
  • Seite 135 設備。請將 HDMI 顯卡的 HDMI_SPDIF 接口連接到這個 接頭。 USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認 USB 3.0 接口之外,這款主板有 (19 針 USB3_2_3) 一組 USB 3.0 接針。 這組 USB 3.0 ( 見第 2 頁第 39 項 ) 接針可以支持兩個 USB 3.0 接 口。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 136 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序,請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦,或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息,請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統:Microsoft Windows 8/8 64 位元 /7/7 64 位元 /Vista /Vista 64 位元 /XP/XP Media Center/XP 64 位元。主板隨機支持光盤包含 各種有助于提高主板效能的必要驅動和實用程序。請將隨機支持光盤放入光驅裡,如 果電腦的“自動運行”功能已啟用,屏幕將會自動顯示主菜單。如果主菜單不能自動 顯示,請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”,并雙擊它,即可調出主 菜單。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 137 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明,請參照以下表格及說 明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求,然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限,系指在一般正常使用狀況下。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 138 1. 主機板簡介 謝謝你採用了華擎 980DE3/U3S3 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩 定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指 導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址:http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 980DE3/U3S3 主機板 (ATX 規格 ) 華擎 980DE3/U3S3 快速安裝指南...
  • Seite 139 - 支援預先開機執行環境(PXE) Rear Panel I/O 界面 - 1 個 PS/2 滑鼠接口 ( 後背板輸入 / - 1 個 PS/2 鍵盤接口 輸出接口 ) - 1 個序列埠 : COM1 - 4 個可直接使用的 USB 2.0 接口 - 2 個可直接使用的 USB 3.0 接口 ASRock 980DE3/U3S3 Motherboard...
  • Seite 140 - 支援 SMBIOS 2.3.1 - CPU,VCCM,NB 電壓多功能調節器 支援光碟 - 驅動程式、工具軟體、防毒軟體(試用版本 )、CyberLink MediaEspresso 6.5 試用版、Google Chrome Browser 和 Toolbar 硬體監控器 - CPU 溫度偵測 - 主板溫度偵測 - CPU/ 機箱 / 電源風扇轉速計 - CPU 靜音風扇 - CPU/ 機箱 / 電源風扇多速控制 ASRock 980DE3/U3S3 Motherboard...
  • Seite 141 64 位元 /XP/XP Media Center/XP 64 位元 認證 - FCC, CE, WHQL - 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 ) * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com 1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短...
  • Seite 142 這裡有兩組 Serial ATA3 SATA3_2 (SATA3) 接口支援 SATA 數據 (PORT 7) (SATA3_1 (PORT 6): 見第 2 頁第 11 項 ) 線作為內部儲存設置。 (SATA3_2 (PORT 7): 見第 2 頁第 9 項 ) 目前 SATA3 界面理論上 SATA3_1 可提供高達 6.0Gb/s 的數據 (PORT 6) 傳輸速率。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 143 T V T u n e r 或 M P E G 卡接收音效 (4 針 CD1) 輸入。 (CD1 見第 2 頁第 28 項 ) 前置音效接頭 可以方便連接音效設備。 PRESENCE# MIC_RET (9 針 HD_AUDIO1) OUT_RET ( 見第 2 頁第 29 項 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L ASRock 980DE3/U3S3 Motherboard...
  • Seite 144 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可 按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待 命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模組一般由電源開關、 重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機 箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 145 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 ATX 電源接頭 請將 ATX 電源供應器連接到這 個接頭。 (24 針 ATXPWR1) ( 見第 2 頁第 10 項 ) ASRock 980DE3/U3S3 Motherboard...
  • Seite 146 位電視 / 投影機 / 液晶銀幕等 設備。請將 HDMI 顯示卡的 HDMI_SPDIF 接口連接到這個 接頭。 USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB 3.0 接口之外,這款主機板有一 (19 針 USB3_2_3) 組 USB 3.0 接針。這組 USB 3.0 ( 見第 2 頁第 39 項 ) 接針可以支援兩個 USB 3.0 接 口。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 147 運行需要時,測試和初始化元件。有關 B I O S 設置的詳細訊息,請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統:Microsoft Windows 8/8 64 位元 /7/7 64 位元 /Vista /Vista 64 位元 /XP/XP Media Center/XP 64 位元。主板附帶的支援 光碟包含各種有助於提高主板效能的必要驅動和實用程式。請將隨機支援光碟放入光 碟機裡,如果系統的“自動運行”功能已啟用,銀幕將會自動顯示主菜單。如果主菜 單不能自動顯示,請查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它,即 可調出主菜單。 ASRock 980DE3/U3S3 Motherboard...
  • Seite 148 Dalam kondisi terjadinya modifikasi buku pedoman ini, versi baru akan diperlihatkan dalam website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang paling baru dan daftar bantuan CPU pada website ASRock. Website ASRock http://www.asrock.com 1.1 Isi Paket...
  • Seite 149 - 1 x Port Keyboard PS/2 - 1 x Port Serial: COM1 - 4 x Port USB 2.0 siap-dipakai - 2 x Port USB 3.0 siap-dipakai - 1 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED) ASRock 980DE3/U3S3 Motherboard...
  • Seite 150 - Penggerak, kegunaan, Software AntiVirus (Versi Cobaan), CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser dan Toolbar Penjaga - Perasa Suhu CPU Hardware - Perasa Suhu Casis - Pengukur Kipas CPU/Casis/Power - Kipas diam CPU - Kontrol Multi-Kecepatan Kipas CPU/Casis/Power ASRock 980DE3/U3S3 Motherboard...
  • Seite 151 64-bit / Vista / Vista 64-bit / XP / XP Media Center / XP 64-bit Sertifikasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock 980DE3/U3S3 Motherboard...
