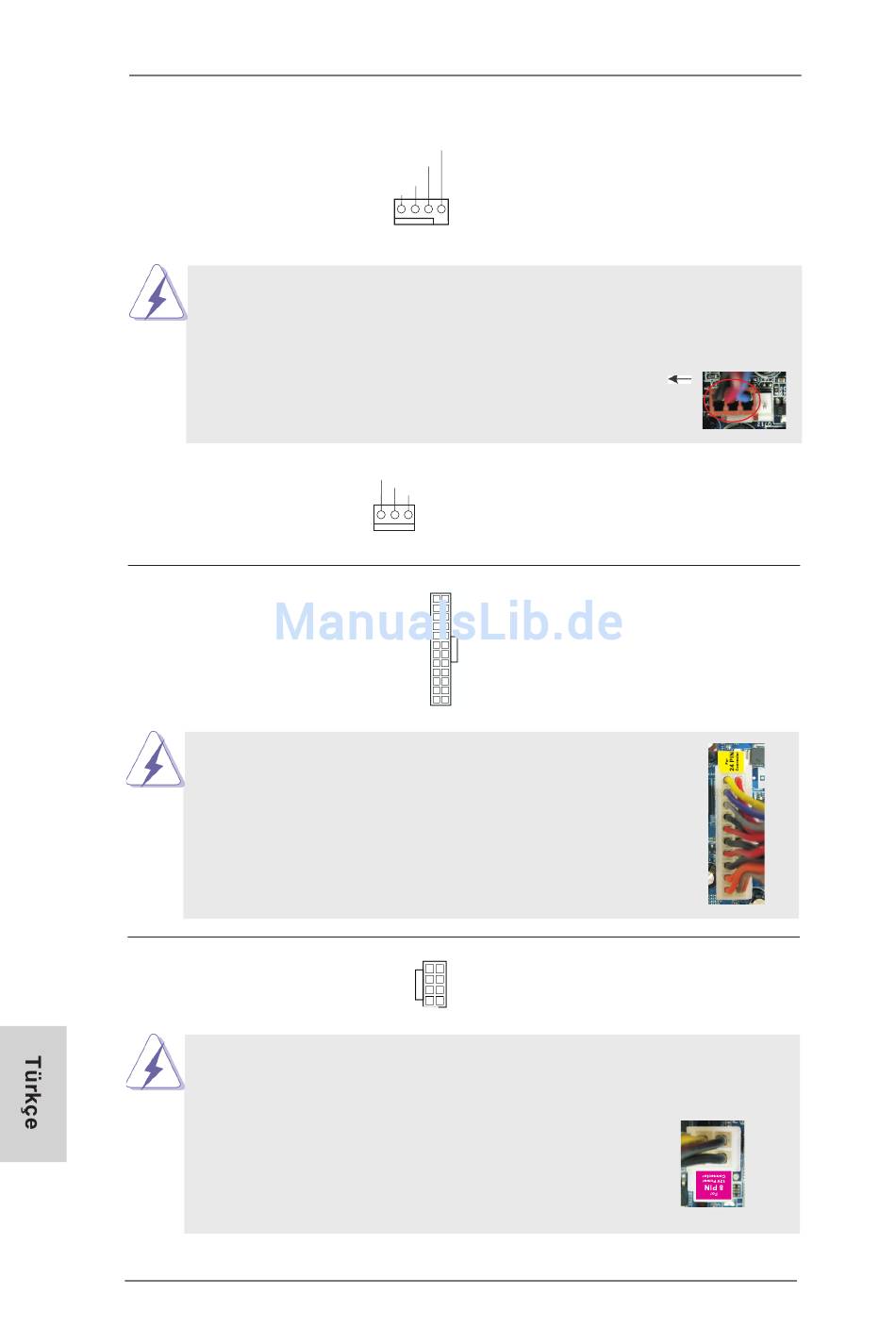

CPU Fan Konektörü
(4-pinli CPU_FAN1)
(bkz. s.2 No. 5)
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
(3-pinli CPU_FAN2)
(bkz. s.2 No. 4)
ATX Güç Konektörü
(24-pinli ATXPWR1)
(bkz. s.2 No. 8)
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
ATX 12V Güç Konektörü
(8-pinli ATX12V1)
(bkz. s.2 No. 1)
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
104
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
GND
+12V
CPU_FAN_SPEED
12 24
1 13
20-Pinli ATX Güç Kaynağını Takma
5 1
8 4
4-Pinli ATX 12V Güç Kaynağını Takma
ASRock 970 Pro3 R2.0 Motherboard
Lütfen fan kablolarını CPU
fanına bu konektöre bağlayın
ve siyah kabloyu toprak pinine
bağlayın.
Pin 1-3 Bağlı
3-Pinli Fanı Takma
Lütfen bir ATX güç kaynağını
bu konektöre bağlayın.
12
1
Lütfen bir ATX 12V güç
kaynağını bu konektöre
bağlayın.
5
8
24
13
1
4
