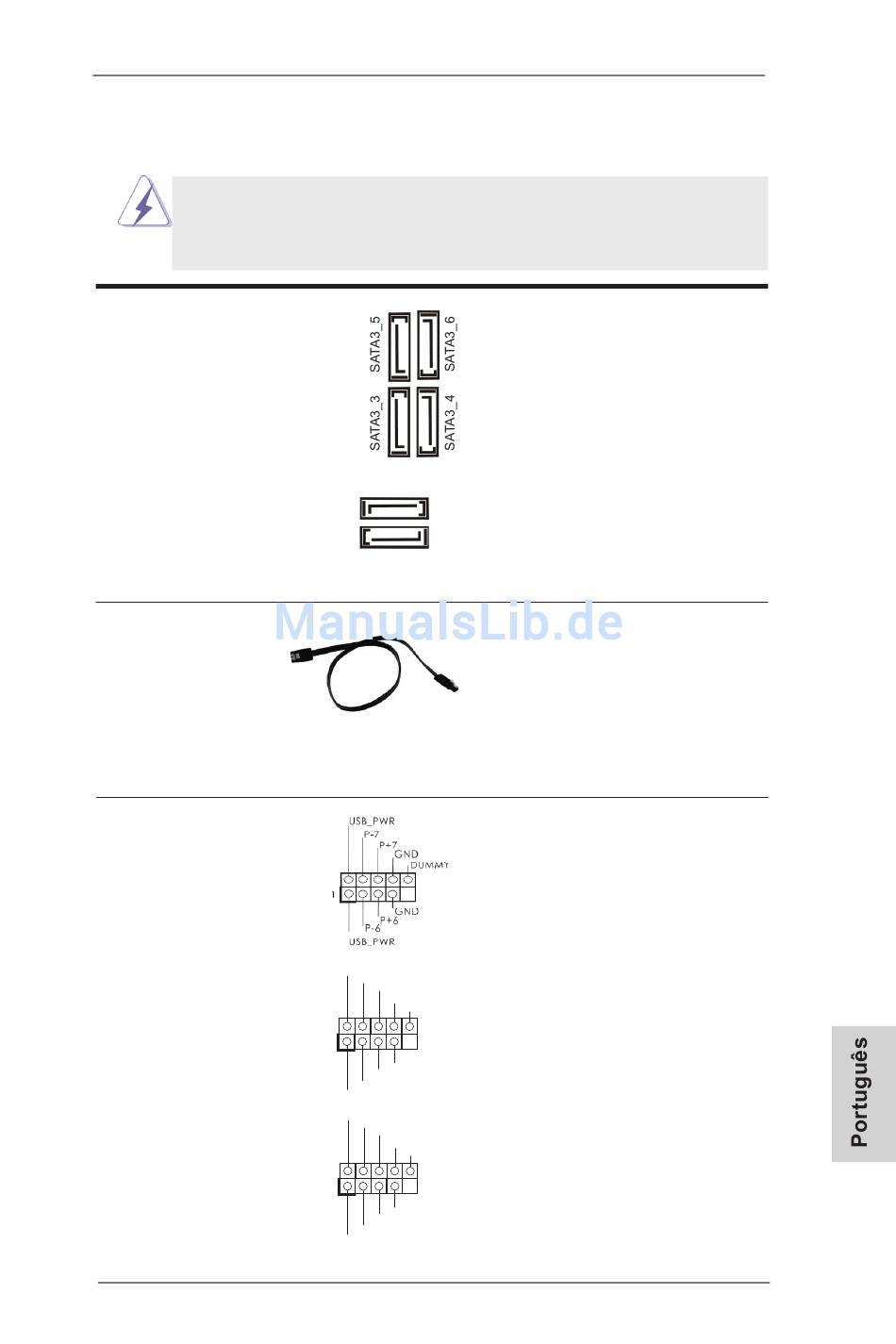

1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Conectores ATA3 Serial
(SATA3_1: veja a folha 2, No. 18)
(SATA3_2: veja a folha 2, No. 17)
(SATA3_3: veja a folha 2, No. 13)
(SATA3_4: veja a folha 2, No. 12)
(SATA3_5: veja a folha 2, No. 10)
(SATA3_6: veja a folha 2, No. 11)
Cabo de dados
ATA (SATA)
(opcional)
Cabezal USB 2.0
(USB_6_7 de 9 pinos)
(veja a folha 2, No. 23)
(USB_8_9 de 9 pinos)
(veja a folha 2, No. 25)
(USB_10_11 de 9 pinos)
(veja a folha 2, No. 26)
SATA3_2
SATA3_1
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
USB_PWR
P-11
P+11
GND
DUMMY
1
GND
P+10
P-10
USB_PWR
ASRock 970 Pro3 R2.0 Motherboard
Estes seis conectores Serial
ATA (SATA3) suportam
unidades de disco rígido SATA
ou SATA3 como dispositivos de
armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
Tanto a saída do cabo de Serial
dados SATA pode ser
conectado ao disco rígido
SATA / SATA2 / SATA3 quanto
o conector SATA3 na placa
mãe.
Além das seis portas USB 2.0
por defeito no painel de
entrada/saída, há três ligações
USB 2.0 nesta placa-mãe.
Cada ligação USB 2.0 pode
suportar dois portas USB 2.0.
