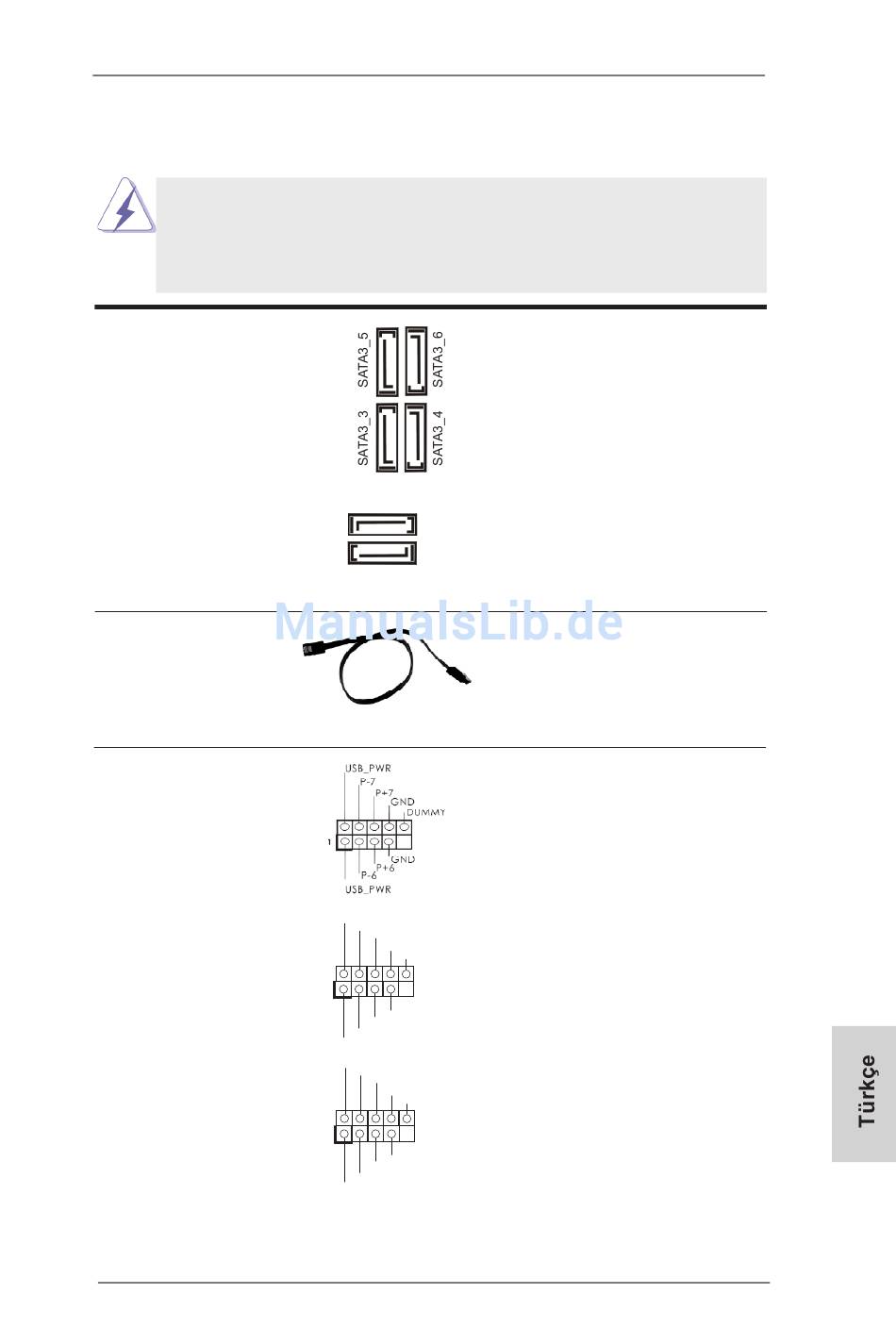

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA3 Konektörler
(SATA3_1: bkz. s.2, No. 18)
(SATA3_2: bkz. s.2, No. 17)
(SATA3_3: bkz. s.2, No. 13)
(SATA3_4: bkz. s.2, No. 12)
(SATA3_5: bkz. s.2, No. 10)
(SATA3_6: bkz. s.2, No. 11)
Seri ATA (SATA)
Veri Kablosu
(İsteğe bağlı)
USB 2.0 Fişleri
(9-pinli USB_6_7)
(bkz. s.2 No. 23)
(9-pinli USB_8_9)
(bkz. s.2 No. 25)
(9-pinli USB_10_11)
(bkz. s.2 No. 26)
SATA3_2
SATA3_1
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
USB_PWR
P-11
P+11
GND
DUMMY
1
GND
P+10
P-10
USB_PWR
ASRock 970 Pro3 R2.0 Motherboard
Bu altı Seri ATA3 (SATA3)
konektör, dahili depolama
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
SATA veri kablosunu her iki ucu
da SATA3 sabit diskine veya
anakarttaki SATA3 konektörüne
bağlanabilir.
G/Ç panelindeki varsayılan altı
USB 2.0 portundan başka, bu
anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
101
