このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、 従来の 4-pin ATX
12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin
5 とともに差し込んでください。

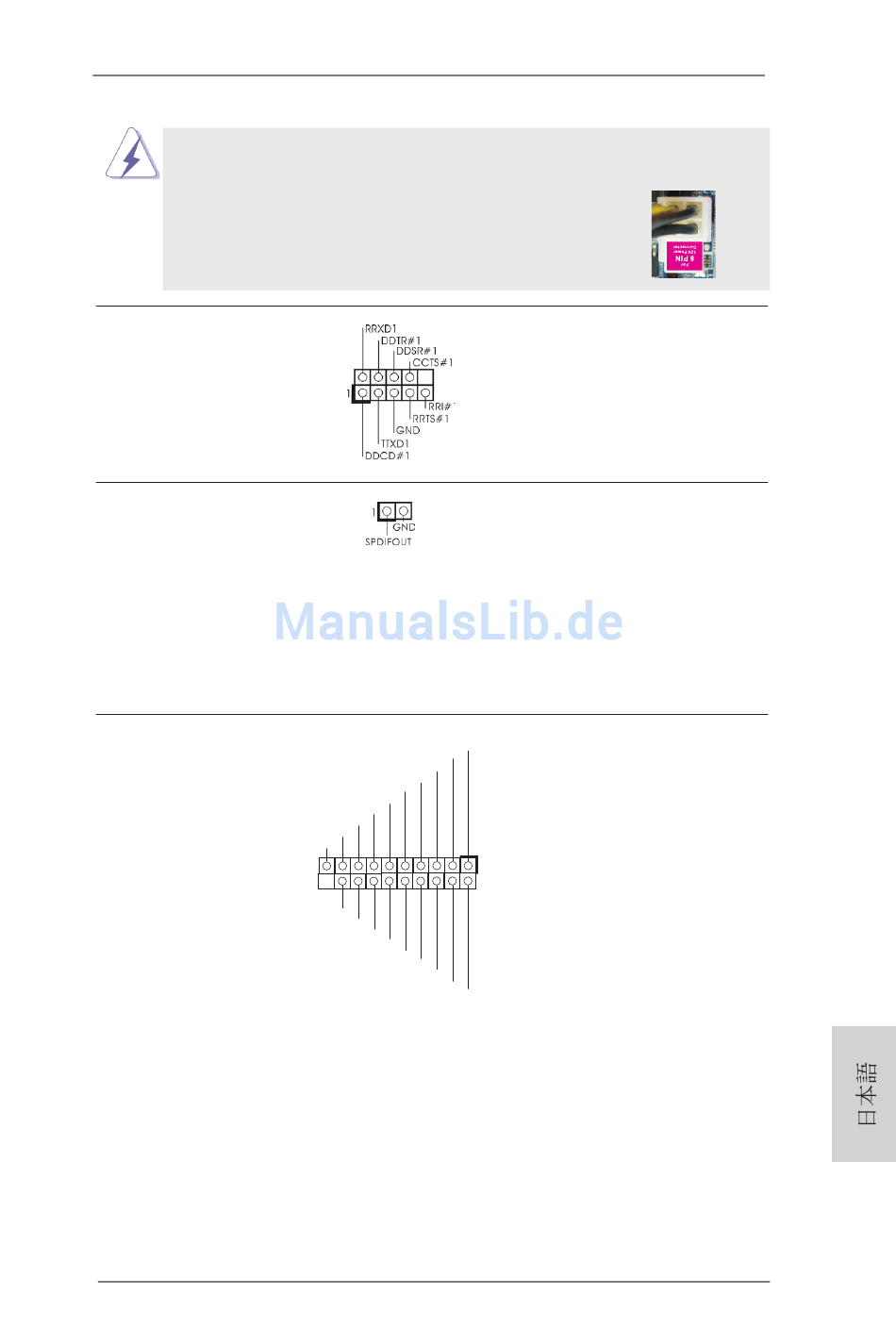

シリアルポートヘッダ
(9 ピン COM1)
ページ２, アイテム 28 を参照
HDMI_SPDIF ヘッダ
(2- ピン HDMI_SPDIF1)
ページ２, アイテム 29 を参照
USB 3.0 ヘッダ
(19 ピン USB3_2_3)
ページ 2, アイテム 37 を参照
4-Pin ATX 12V 電源の取り付け
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ASRock 970 Pro3 R2.0 Motherboard
この COM1 ヘッダは、シリアルポートモ
ジュールをサポートします。
HDMI_SPDIF ヘッダは、SPDIF
音声出力を HDMI VGA カードに提
供し、システムで HDMI デジタル
TV/ プロジェクタ /LCD デバイスに
接続できるようにします。HDMI
VGA カードの HDMI_SPDIF コネク
タを、このヘッダに接続してくださ
い。
I/O パネルには、デフォルトの 2 つの
ID
USB 3.0 ポート以外に、このマザーボ
ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
1
5 1
8 4
