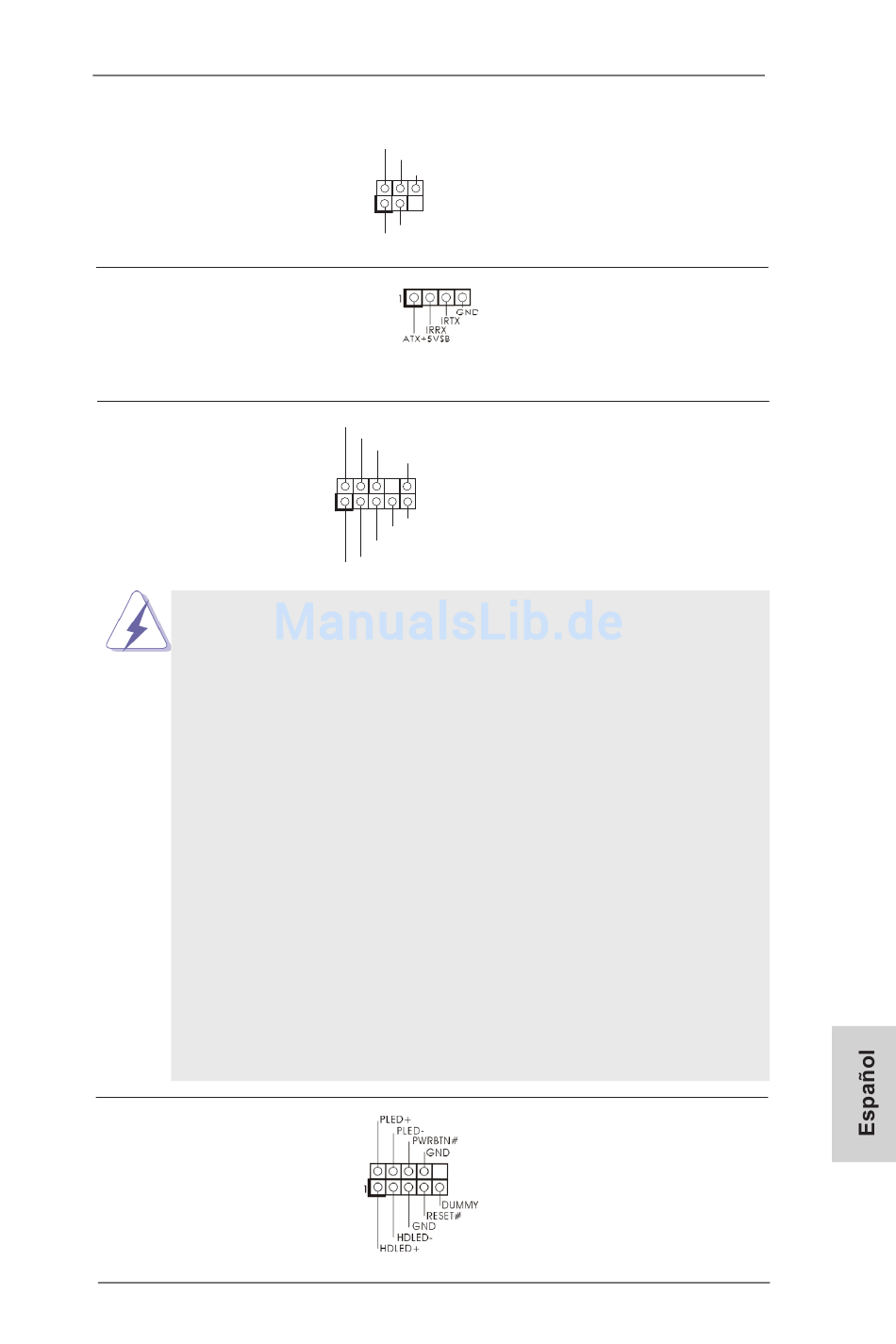

Cabezal de Módulo Infrarrojos
(5-pin IR1)
(vea p.2, N. 27)
Base de conexiones del módulo de
infrarrojos para el consumidor
(4-pin CIR1)
(vea p.2, N. 24)
Conector de audio de
panel frontal
(9-pin HD_AUDIO1)
(vea p.2, N. 30)
1. El Audio de Alta Definición soporta la detección de conector, pero
2. Si utiliza el panel de sonido AC'97, instálelo en la cabecera de sonido
Cabezal de panel de sistema
(9-pin PANEL1)
(vea p.2, N. 22)
IRTX
+5VSB
DUMMY
1
GND
IRRX
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
el cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC'97.
E. Activación del micrófono frontal.
En sistemas operativos Windows
Seleccione "Mixer" (Mezclador). Seleccione "Recorder" (Grabadora).
A continuación, haga clic en "FrontMic" (Micrófono frontal).
En sistemas operativos Windows
TM
Vista 64-bit:
Acceda a la ficha "FrontMic" (Micrófono frontal) del panel de control
Realtek. Ajuste la posición del control deslizante "Recording Volume"
(Volumen de grabación).
ASRock 970 Pro3 R2.0 Motherboard
Este cabezal soporta un
módulo infrarrojos de
transmisión y recepción
wireless opcional.
Esta base de conexiones se
puede utilizar para conectar
receptor remoto.
Este es una interface para
cable de audio de panel frontal
que permite conexión y control
conveniente de apparatos de
Audio.
®
XP / XP 64-bit:
®
8 / 8 64-bit / 7 / 7 64-bit / Vista
Este cabezar acomoda varias
dunciones de panel frontal de
sistema.
TM
/
