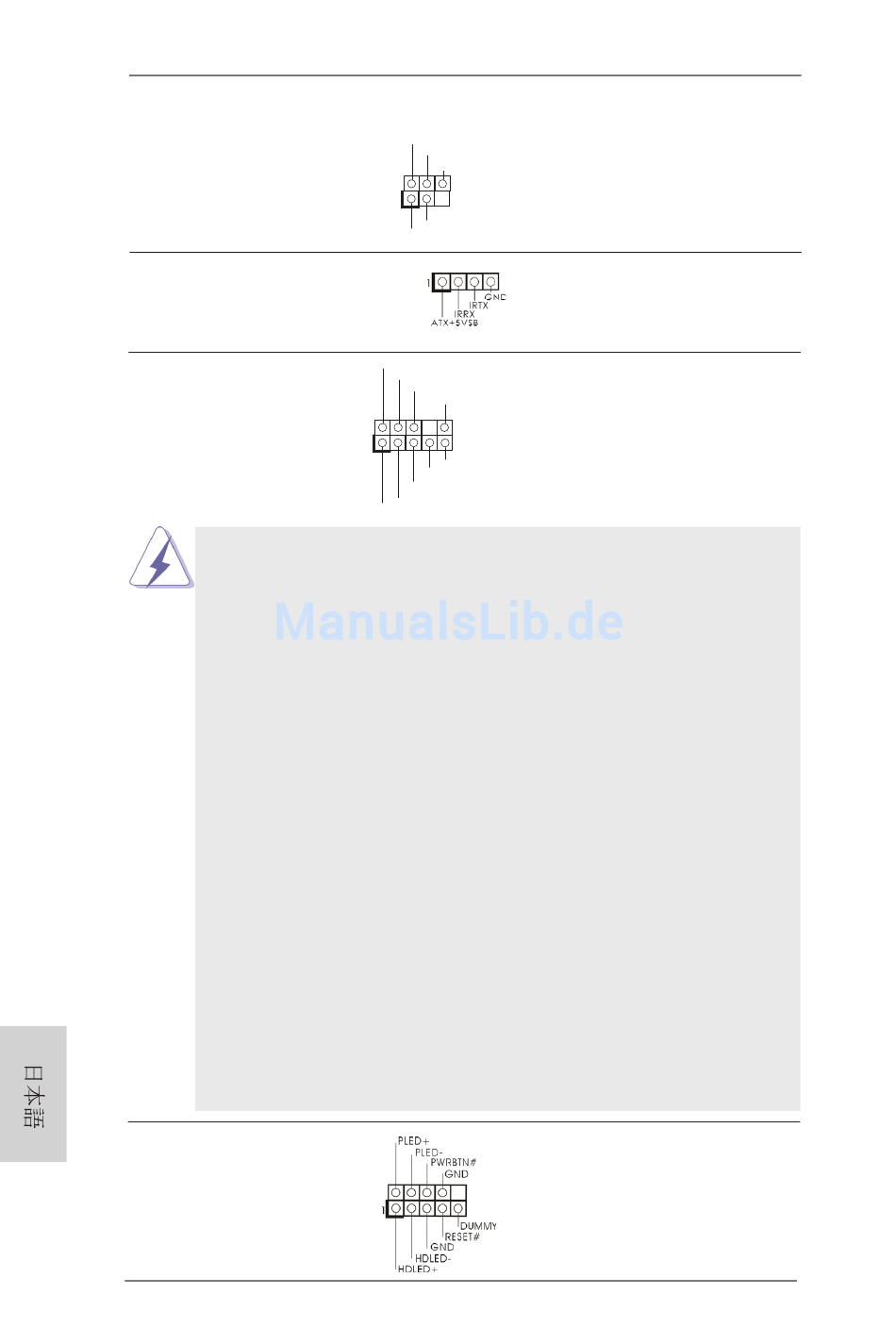

赤外線モジュールコネクタ
(5 ピン IR1)
ページ２, アイテム 27 を参照
コンシューマー赤外線モジュールヘッダー
(4 ピン CIR1)
ページ２, アイテム 24 を参照
フロントオーディオパネルコネクタ
(9 ピン HD_AUDIO1)
ページ２, アイテム 30 を参照
1.
2.
システムパネルコネクタ
(9 ピン PANEL1)
ページ２, アイテム 22 を参照
122
IRTX
+5VSB
DUMMY
1
GND
IRRX
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
AC'97 オーディオパネルを使用する場合、次のように前面パ
ネルのオーディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続しま
す。
D. MIC_RET と OUT_RET はオーディオパネル専用です。
AC'97 オーディオパネルに接続する必要はありません。
E. フロントマイクを有効化するには。
®
Windows XP / XP 64-bit OS の場合 :
" Mixer " ( ミキサー ) を選択し、続いて " Recorder " ( レコー
ダー ) を選択します。その後 " FrontMic " ( フロントマイク ) をク
リックします。
®
Windows 8 / 8 64-bit / 7 / 7 64-bit / Vista
TM
Vista 64-bit OS の場合 :
Realtek コントロールパネルから " FrontMic " ( フロントマイ
ク ) タブを開きます。 " Recording Volume " ( 録音音量 ) を調
整します。
ASRock 970 Pro3 R2.0 Motherboard
このコネクタは赤外線の無線送受信
モジュールに対応します。
このヘッダーは、リモコン受光部
の接続に使用することができます。
このコネクタは、オーディオ機器
との便利な接続とコントロールを
可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
このコネクタは数種類のシステム
フ ロントパネルの機能を提供しま
す。
