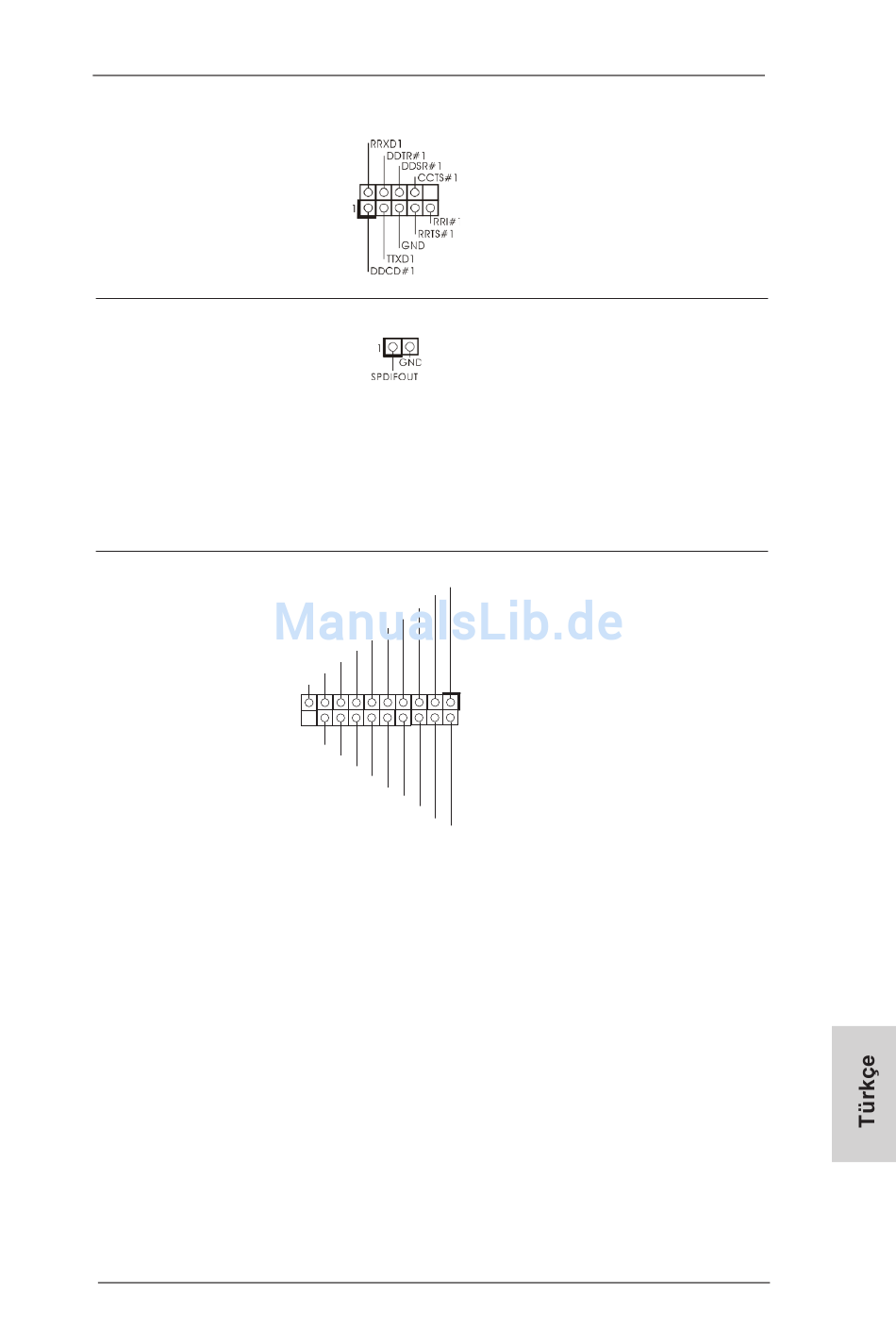

Seri port Fişi
(9-pinli COM1)
(bkz. s.2 No. 28)
HDMI_SPDIF Fişi
(2-pinli HDMI_SPDIF1)
(bkz. s.2 No. 29)
USB 3.0 Fişleri
(19-pinli USB3_2_3)
(bkz. s.2 No. 37)
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ASRock 970 Pro3 R2.0 Motherboard
Bu COM1 fişi bir seri port
modülünü destekler.
HDMI_SPDIF fişi, SPDIF ses
çıkışını HDMI VGA kartına
sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
fişe bağlayın.
I/O panelinde bulunan iki adet
ID
varsayılan USB 3.0 bağlantı
noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
1
bağlantı noktasını
destekleyebilir.
