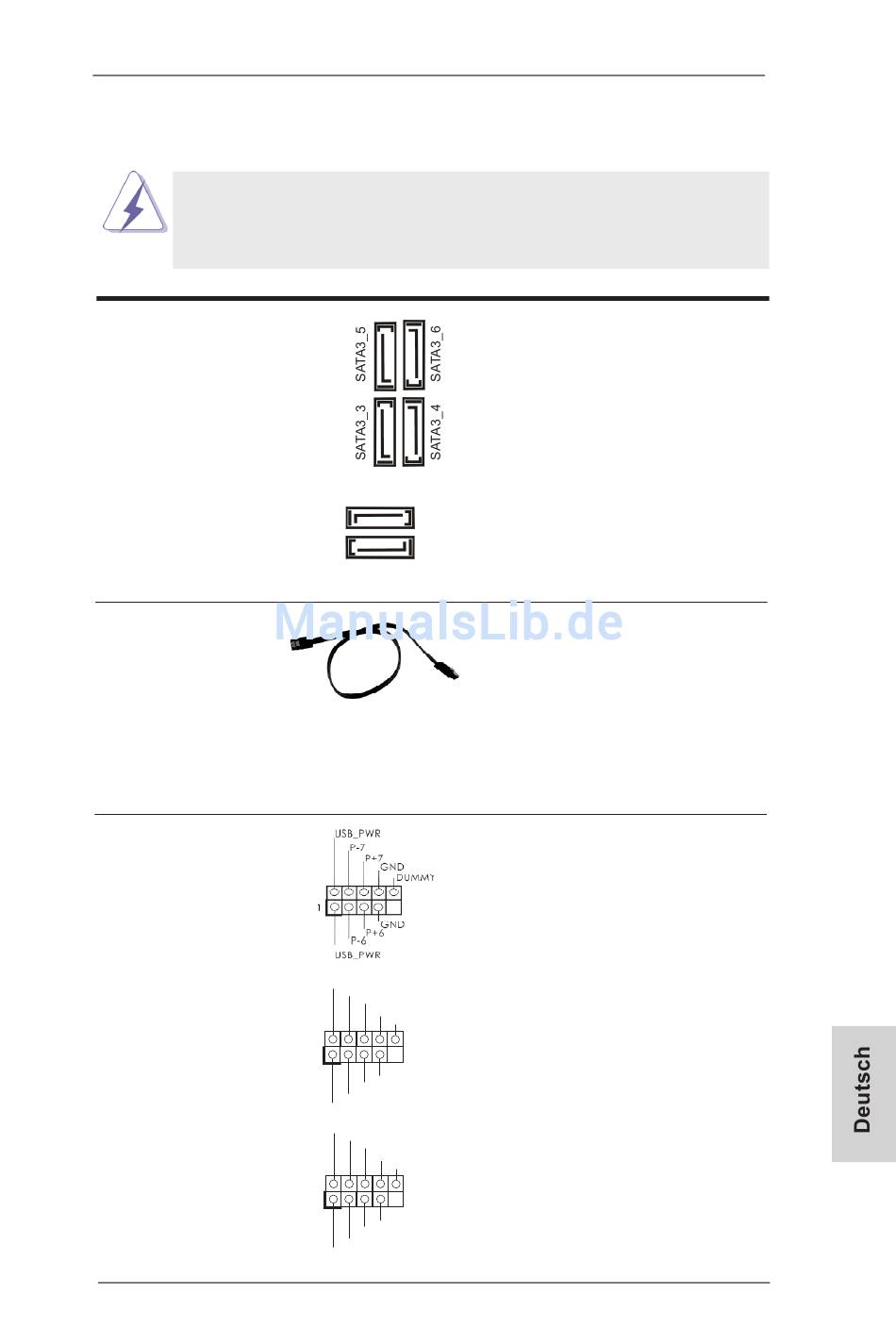

1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss

Seriell-ATA3-Anschlüsse
(SATA3_1: siehe S.2 - No. 18)
(SATA3_2: siehe S.2 - No. 17)
(SATA3_3: siehe S.2 - No. 13)
(SATA3_4: siehe S.2 - No. 12)
(SATA3_5: siehe S.2 - No. 10)
(SATA3_6: siehe S.2 - No. 11)
Serial ATA- (SATA-)
Datenkabel
(Option)
USB 2.0-Header
(9-pol. USB_6_7)
(siehe S.2 - No. 23)
(9-pol. USB_8_9)
(siehe S.2 - No. 25)
(9-pol. USB_10_11)
(siehe S.2 - No. 26)

Beschreibung

SATA3_2
SATA3_1
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
USB_PWR
P-11
P+11
GND
DUMMY
1
GND
P+10
P-10
USB_PWR
ASRock 970 Pro3 R2.0 Motherboard
Diese sechs Serial ATA3-
(SATA3-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
SJedes Ende des SATA
Datenkabels kann an die
SATA / SATAII / SATA3
Festplatte oder das SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
Zusätzlich zu den sechs
üblichen USB 2.0-Ports an den
I/O-Anschlüssen befinden sich
drei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
37
