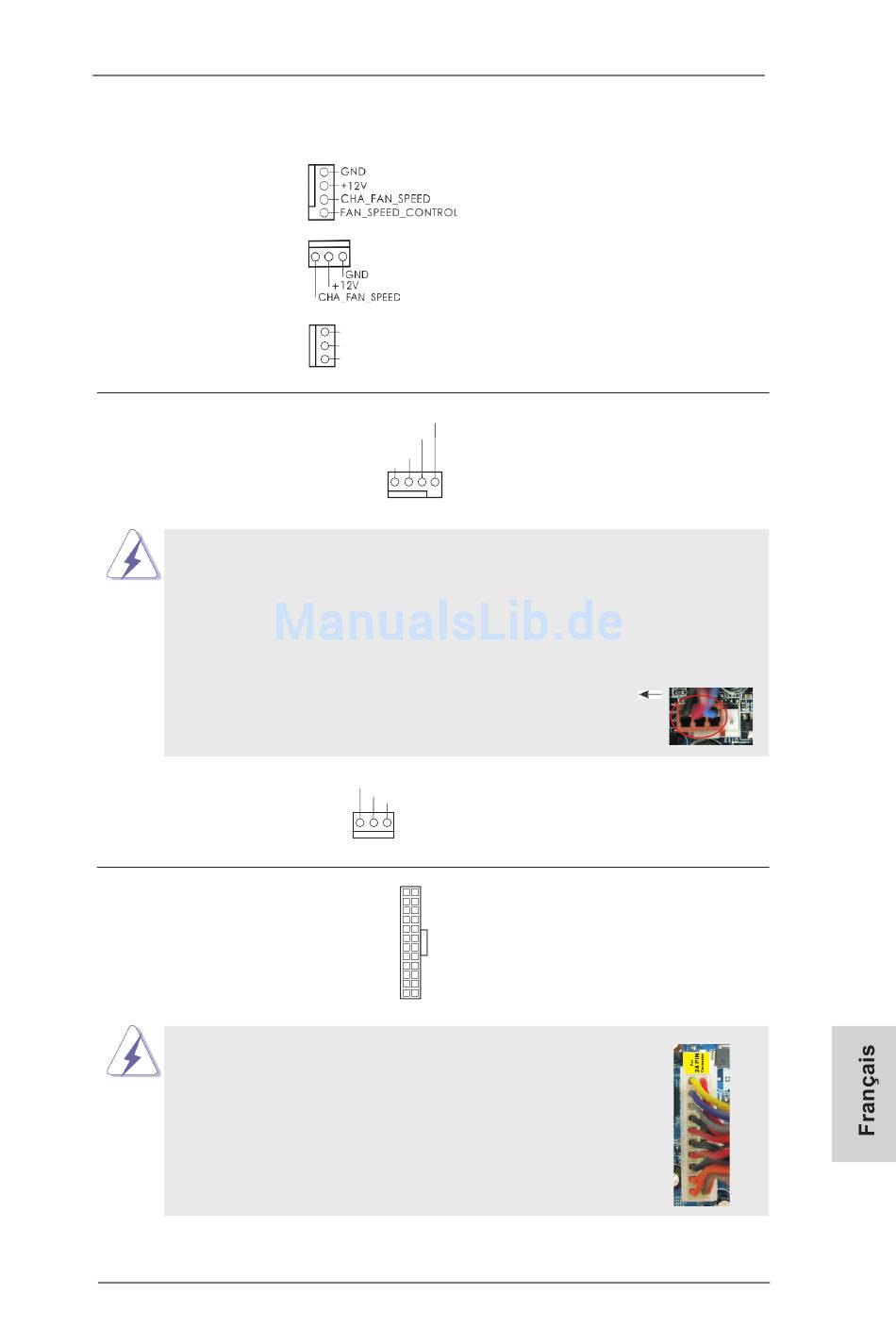

Connecteur pour châssis et pouvoir
(CHA_FAN1 br. 4)
(voir p.2 No. 38)
(CHA_FAN2 br. 3)
(voir p.2 No. 21)
(PWR_FAN1 br. 3)
(voir p.2 No. 9)
Connecteur du ventilateur
de l'UC
(CPU_FAN1 br. 4)
(voir p.2 No. 5)
Bien que cette carte mère offre un support de (Ventilateur silencieux
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut
bien fonctionner même sans la fonction de commande de vitesse du
ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3
broches au connecteur du ventilateur de CPU sur cette carte mère,
veuillez le connecter aux broches 1-3.
(CPU_FAN2 br. 3)
(voir p.2 No. 4)
En-tête d'alimentation ATX
(ATXPWR1 br. 24)
(voir p.2 No. 8)
Bien que cette carte mère fournisse un connecteur de
courant ATX 24 broches, elle peut encore fonctionner
si vous adopter une alimentation traditionnelle ATX 20
broches. Pour utiliser une alimentation ATX 20 broches,
branchez à l'alimentation électrique ainsi qu'aux
broches 1 et 13.
GND
+12V
PWR_FAN_SPEED
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
Installation de ventilateur à 3 broches
GND
+12V
CPU_FAN_SPEED
12 24
1 13
20-Installation de l'alimentation électrique ATX
ASRock 970 Pro3 R2.0 Motherboard
Branchez les câbles du
ventilateur aux connecteurs pour
ventilateur et faites correspondre
le fil noir à la broche de terre.
Veuillez connecter le câble de
ventilateur d'UC sur ce
connecteur et brancher le fil
noir sur la broche de terre.
Broches 1-3 connectées
Veuillez connecter l'unité
d'alimentation ATX sur cet en-
tête.
12 24
1 13
