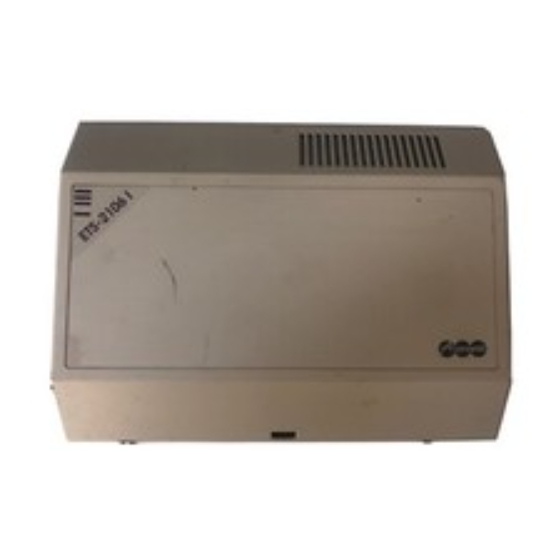

ETS-2106 I
Bedienanleitung zum
Elektronischen Telefon-System

Werbung

loading

Verwandte Anleitungen für Auerswald ETS-2106 I

Inhaltszusammenfassung für Auerswald ETS-2106 I

  • Seite 1 ETS-2106 I Bedienanleitung zum Elektronischen Telefon-System...
  • Seite 2 5.10. Makeln Amt beenden ......36 5.11. Makeln Türstation ......36 Bedienanleitung ETS-2106 I...
  • Seite 3 Einschaltzeitpunkt programmieren ....63 6.8. Programmierapparat ändern ......63 Bedienanleitung ETS-2106 I...
  • Seite 4 6.38. Systemdisplay ....... 85 6.39. Fernprogrammierung ......85 Bedienanleitung ETS-2106 I...
  • Seite 5 ......106 11.1. Technische Daten ETS-2106 I ..... . . 106 11.2.
  • Seite 6 FAX-Geräte, Modems und Anrufbeantworter anschließen. Das Wahlver- fahren wird automatisch erkannt. Der S 0 -Basisanschluß des ETS-2106 I ist als Mehrgeräte- (Basisanschluß S 0 mit passivem Bus) und als TK-Anlagenanschluß ausgelegt und realisiert das europäische DSS1-Protokoll (Euro-ISDN). Beim Mehrgeräteanschluß ermöglicht dies neben dem eigenen Anschluß...
  • Seite 7 Raumüberwachung intern und vom Amt an einem beliebigen Apparat einrichtbar. Senioren- / Babyruf für automatischen Ruf ohne Wahl oder Tastendruck. Türsprechen mit Türfreisprech-Systemen TFS-2616 (zusätzlicher Anschluß nach FTZ 123 D12-0, der keinen Teilnehmeranschluß belegt). Klingeltaster und Türöffner für jeden Teilnehmer wahlweise abschaltbar. Bedienanleitung ETS-2106 I...
  • Seite 8 Nutzung von Telefonsoftware oder zum Anschluß eines Druckers für Gebührenausdruck und Gesprächsliste (laufend oder auf Anfrage). Benutzerfreundliches PC-Programm für die Programmierung / Konfiguration. Paßworte und ein Schalter zum Schutz Ihrer persönlichen Programmierung. Initialisierung in verschiedenen Stufen. Fernprogrammierung sämtlicher Anlageneinstellungen über Amt mit Paßwort. Bedienanleitung ETS-2106 I...
  • Seite 9 WARNUNG vor hohen Spannungen! Das ETS-2106 I muß eine sehr hohe Klingelspannung (ca. 155 V ss ) erzeugen. Das Berühren der spannungsführenden Leiterbahnen oder der Telefonanschlüsse kann Sie in Lebensgefahr bringen. Betreiben Sie das ETS-2106 I nur im geschlossenen Gehäu- se! Schließen Sie das Gerät nicht an die Spannungsversorgung (230-V-Steckdose) an,...
  • Seite 10 Gehäuse entfernt werden. 2.2. Allgemeine Anschlußhinweise Zum Anschluß des ETS-2106 I muß das Gehäuse wie oben beschrieben geöffnet werden. Außer dem ISDN-Anschluß, dem RS-232-C-Anschluß und dem Anschluß für die externe Musikquelle sind die Leitungen für die anderen Anschlüsse durch eine feste Installation zu realisieren.
  • Seite 11 Bei Ihnen existiert bereits ein S 0 -Bus bzw. Sie haben sich von der Deutschen Telekom AG einen S 0 -Bus legen lassen, weil Sie neben dem ETS-2106 I z.B. noch andere ISDN-Geräte (Telefone, ISDN-S 0 -Controller, Fax) anschließen wollen.
  • Seite 12 Wurde versehentlich ein Netzabschluß mit dem nationalen Protokoll 1TR6 (natio- nales ISDN) installiert, funktioniert das ETS-2106 I nicht. Das ETS-2106 I benötigt keine Speisung vom S 0 -Bus. Der NTBA oder NTBIBA speist im Normalbetrieb max. 4 an den S 0 -Bus angeschlossene Telefone und gestattet max.
  • Seite 13 Die Belegung der handelsüblichen TAE-Dosen ist im folgenden Bild dargestellt. Es werden nur die beiden TAE-Anschlüsse 1 (La) und 2 (Lb) mit den Teilnehmerklemmen a und b des ETS-2106 I verbunden. In Sonderfällen können Sie auch mehrere TAE-Dosen hintereinander schalten. Ein Parallelschalten mehrerer TAE-Dosen ist nicht zulässig.
  • Seite 14 MFV-Telefone müssen über eine FLASH-Taste verfügen. Bei jeder Benut- zung eines Telefons wird das Wahlverfahren dieses Telefons gespeichert - das ETS- 2106 I ist lernfähig. Lediglich unmittelbar nach dem ersten Einschalten ist im ETS-2106 I nicht gespeichert, welches Wahlverfahren der jeweilige Teilnehmer benutzt. Sobald aber am Teilnehmeranschluß...
  • Seite 15 FLASH-Taste eines MFV-Telefones zu unterscheiden (beide haben elektrisch gesehen die gleiche Wirkung). Um derartige Mißverständnisse für das ETS-2106 I zu vermeiden, sollten Sie unmittelbar nach dem ersten Einschalten an jedem Teilnehmerapparat einmal den Hörer abnehmen und die Ziffer "7" wählen. Wenn danach der Wählton nicht mehr zu hören ist, so erkennen Sie daran auch gleich, daß...
  • Seite 16 2.9. Anschluß anderer Türfreisprech-Systeme Nach dem folgenden Anschlußplan können auch Türsprechmodule anderer Hersteller an das ETS-2106 I angeschlossen werden. Die Sprachübertragung dieses Türsprech- moduls muß in Zweidrahttechnik arbeiten (eine Signalleitung und eine Masseverbin- dung). Wenn Ihr Türsprechmodul mit Vierdrahttechnik arbeitet (je Sprechrichtung zwei Leitungen), müssen Sie einen entsprechenden Umsetzer von Zwei- auf Vierdrahttech-...
  • Seite 17 2.10. Anschluß an einen Computer / Drucker Das ETS-2106 I verfügt über eine serielle Schnittstelle (RS-232-C, V.24), über die das System sehr komfortabel von einem PC (IBM-PC oder kompatiblen) programmiert werden kann. Sie können auch über die serielle Schnittstelle die Gesprächs- und Gebührenliste ausgeben.
  • Seite 18 Das obige Anschlußbild zeigt die Belegung der Klemmleiste und die Zuordnung zu den Relaisschaltkontakten. Das ETS-2106 I liefert an den Klemmen TO1 / TO2 bzw. TS1 / TS2 keine geschaltete, interne Spannung, d.h. die Versorgung der angeschlossenen Geräte muß durch eine externe Spannung erfolgen! Achtung: Die Belastbarkeit der Relais ist 50 V / 1 A.
  • Seite 19 2.13. Anschlüsse für die Systemdisplays SD-420 An das ETS-2106 I können Sie bis zu 2 Systemdisplays SD-420 anschließen. Die Systemdisplays sind nur über TAE-Anschlußdosen mit dem ETS-2106 I zu verbinden. Der Anschluß der TAE-Dosen erfolgt wie im Kapitel Anschluß der Telefone , Seite 13 beschrieben, wobei die Klemme 1 des jeweiligen Systemdisplay mit der Klemme 1 der TAE-Dose zu verbinden ist.
  • Seite 20 Sie daher die Anschlußart, die Sie für S 0 vorgesehen haben, ein. Stecken Sie nun das eine Ende des ISDN-Kabel in den S 0 -Anschluß des ETS-2106 I ein (das andere Ende hatten Sie bereits in den NTBA bzw. Bus gesteckt). Die NTBA oder NTBIBA benötigen für die Stromversorgung 230-V-Netzspannung.
  • Seite 21 Amtruf klingeln alle internen Apparate. Jeder interne Teilnehmer kann auch Amtteilnehmer anrufen. Neben diesen Grundeinstellungen des Auslieferzustandes sind die im weiteren aufge- führten Einstellungen so gewählt, daß Sie das ETS-2106 I nach der ersten Inbetrieb- nahme problemlos einsetzen können, ohne zahlreiche Grundeinstellungen verändern zu müssen:...
  • Seite 22 Limit Gebührentarif 0,12 DM / Tarifeinheit Gesprächsübernahme-Erlaubnis bei allen Teilnehmern ausgeschaltet Individuelle Einstellungen ohne öffentliches Paßwort ISDN-Dienstekennung SPEECH Klingelrhythmus für Amtrufe posttypisches Klingeln Klingelrhythmus für interne Rufe Nebenstellen-Klingeln Klingelrhythmus für Türklingeln nebenstellenähnliches Klingeln Kurzwahlspeicher 110 Rufnummer 110 Bedienanleitung ETS-2106 I...
  • Seite 23 Tagschaltung (Konfiguration 0) eingeschaltet (Konfigurationen 0-9) Türklingel Teilnehmer 31 wird von der Türklingel gerufen Türöffner-Erlaubnis für alle Teilnehmer Türöffnerzeit 5 Sekunden Wählton-Art bei allen Teilnehmern Nebenstellen-Wählton Wartemusik interner Melodiegenerator eingeschaltet Weckzeiten Weckliste ohne Einträge Zuordnung Systemdisplay ausgeschaltet Bedienanleitung ETS-2106 I...
  • Seite 24 4. Kurzbedienung und die wichtigsten Rufnummern Im folgenden Kapitel lernen Sie die wichtigsten Funktionen des ETS-2106 I kennen. Anhand von Beispielen führen Sie Gespräche, benutzen den Kurzwahlspeicher und lernen die Türfunktionen, die Funktionen des Weitervermittelns, Pick-up und der Rück- frage kennen. Damit diese Beispiele durchführbar sind, sollten möglichst alle Ihre Telefone und auch die Türklingel und der Türöffnerkontakt angeschlossen sein.
  • Seite 25 Amt zu warten. 4.3. Gehendes Privatgespräch über zweite Amtzugangsziffer Das ETS-2106 I stellt für Privatgespräche über Amt eine zweite Amtzugangsziffer zur Verfügung. Dies ist für die Gesprächs- und Gebührenerfassung sinnvoll, da die Erfas- sung und der Ausdruck der Gesprächsdaten für Privatgespräche getrennt erfolgen kann.
  • Seite 26 FLASH-Taste drücken und dann "7" wählen) - das Gespräch ist stumm geschaltet - Sie können sprechen, ohne daß Ihr Gesprächspartner mithört - "7" wählen (bei MFV-Telefonen zunächst die FLASH-Taste drücken und dann "7" wählen) - Sie sind wieder mit Ihrem Gesprächspartner verbunden. Bedienanleitung ETS-2106 I...
  • Seite 27 4.9. Kurzwahl Sie möchten die im Kurzwahlspeicher 299 gespeicherte Rufnummer anwählen: Hörer abnehmen - "299" wählen - das ETS-2106 I wählt die Rufnummer (im Auslieferzustand ist die Rufnummer des Auerswald Kundendienstes für TK-Anla- gen eingetragen) - warten, bis sich der Teilnehmer meldet - das Gespräch besteht.
  • Seite 28 Hinweis: Sie können natürlich auch ohne Türsprechen durch Wahl der "51" und Nachwahl der "2" die Tür öffnen. Bei MFV-Telefonen muß vor der Ziffer "2" unbedingt die FLASH-Taste gedrückt werden. Hinweis: Nur Teilnehmer mit Türöffnerberechtigung können die hier erläuterten Funktionen ausführen. Bedienanleitung ETS-2106 I...
  • Seite 29 4.12. Die wichtigsten Rufnummern Die folgende Tabelle zeigt Ihnen die wichtigsten Rufnummern des ETS-2106 I: Rufnummern, wählbar nach Abheben des Hörers: IWV-Telefon MFV-Telefon Funktion Amtzugang (Amt anfordern) 100-299 100-299 Amt-Kurzwahl über Kurzwahlspeicher 31-36 31-36 Internen Teilnehmer 31-36 rufen 51 (2) 51 (FLASH, 2) Mit der Türstation sprechen, Nachwahl von (2) öffnet Tür...
  • Seite 30 Tür öffnen (nur bei Türgespräch) FLASH, 512 Tür öffnen bei Nicht-Türgespräch FLASH, 6 Konferenz einleiten Stummschalten (Teilnehmer schaltet sich zeitweilig aus Gespräch), FLASH, 7 nochmalige Wahl hebt Stummschalten wieder auf Gespräch beenden, zurück zum wartenden Teilnehmer, Konferenz FLASH, 8 beenden Bedienanleitung ETS-2106 I...
  • Seite 31 5. Ausführliche Bedienanleitung Im Kapitel "Kurzbedienung und die wichtigsten Rufnummern", Seite 25, haben Sie die wichtigsten Funktionen des ETS-2106 I kennengelernt. Zusätzlich bietet das ETS- 2106 I noch viele Funktionen, die den Komfort des Systems wesentlich erhöhen. In den folgenden zwei Kapiteln sind die Funktionen ausführlich beschrieben. Zum besseren Überblick finden Sie am Ende dieser Kapitel ein vollständiges Rufnummernverzeichnis.
  • Seite 32 FLASH-Taste drücken und dann "35" wählen) - 35 klingelt - 35 nimmt ab - mit 35 sprechen - "6" wählen (bei MFV-Telefonen zunächst die FLASH-Taste drücken und dann "6" wählen) - alle drei Teilnehmer können jetzt miteinander sprechen. Bedienanleitung ETS-2106 I...
  • Seite 33 - Sie sind im Zustand Makeln. Möchten Sie das Makeln am Amt beenden - Hörer auflegen. Beide Amtverbindungen werden getrennt. Hinweis: Beenden Sie die Konferenz mit einem Amtteilnehmer und einer Türstation durch Auflegen des Hörers, werden beide Verbindungen getrennt. Bedienanleitung ETS-2106 I...
  • Seite 34 "60" wählen) - mit Teilnehmer sprechen - durch Wählen der "1" zwischen beiden Teilnehmern hin- und herschalten (bei MFV-Telefonen zunächst die FLASH-Taste drücken und dann "1" wählen). Hinweis: Legen Sie beim Makeln mit beiden Amtverbindungen auf, werden beide Amtverbindungen getrennt. Bedienanleitung ETS-2106 I...
  • Seite 35 Eingaben entsprechend Fall 1 und 3 zu tätigen. Fall 2 - Amtteilnehmer und die Türstation miteinander verbinden - wird nicht realisiert. Legen Sie hier auf, wird die Türstation abgeschaltet und der Amtteilnehmer erhält den Besetztton. Bedienanleitung ETS-2106 I...
  • Seite 36 Die Rufweiterschaltung bewirkt, daß interne oder kommende Amtrufe bei Nichtmelden nach einer einstellbaren Zahl von Kingelsignalen (1-9) auf das interne Umleitungsziel geleitet werden. Das Einstellen der Rufweiterschaltung erfolgt jeweils von dem umzu- leitenden Apparat aus. Sie müssen also vor einem Ortswechsel wissen, wohin Sie gehen werden. Bedienanleitung ETS-2106 I...
  • Seite 37 Hörer am Zielapparat 35 abnehmen - "712nn" wählen (nn = 33: Nummer des umzuleitenden Apparates) - Quittungston abwarten - Hörer auflegen. Hinweis: Am umgeleiteten Apparat ist statt des Wähltones der Sonderwählton (siehe Kapitel Interne Töne probehören, Seite 52) zu hören. Bedienanleitung ETS-2106 I...
  • Seite 38 Ruf nicht innerhalb von 15 Sekunden an, wird der Ruf zum programmierten Amtteilnehmer weitergeschaltet. Mit dem ETS-2106 I können Sie alle diese Varianten der externen Anrufweiterschaltung nutzen, vorausgesetzt, Sie haben das Dienstmerkmal bei der Deutschen Telekom AG beantragt (z.Z. im Komfortanschluß enthalten) und dem internen Teilnehmer erlaubt, wenigstens eine Mehrfachrufnummer / Nebenstellenrufnummer (DDI) weiterzuleiten.
  • Seite 39 Mehrfachrufnummer / Nebenstellenrufnummer (DDI), gleich welcher Art, wurde ausgeschaltet). Hinweis: Diese Einstellung können Sie bei erteilter Erlaubnis an jedem Teilneh- meranschluß, wählbar nach dem Abheben des Hörers, mit oder ohne öffentlichem Paßwort nutzen (siehe Kapitel Paßwortschutz, Seite 52). Bedienanleitung ETS-2106 I...
  • Seite 40 Hörer abnehmen - "704" wählen - Quittungston abwarten - Hörer auflegen (Ge- sprächsübernahme-Erlaubnis ein). Hinweis: Diese Einstellungen können Sie bei erteilter Erlaubnis an jedem Teilneh- meranschluß, wählbar nach dem Abheben des Hörers, mit oder ohne öffentlichem Paßwort nutzen (siehe Kapitel Paßwortschutz, Seite 52). Bedienanleitung ETS-2106 I...
  • Seite 41 Hörer von Apparat 34 abnehmen - "49PPPP" (PPPP = Ziffern des gewählten Paßworts) wählen - Hörer danebenlegen. Fall 1: Hörer eines beliebigen anderen, internen Apparates abnehmen - "34" wählen - Verbindung mit Apparat 34 besteht und Sie können in dessen Raum Bedienanleitung ETS-2106 I...
  • Seite 42 Sie haben für Ihr Telefon Anrufschutz (Ruhe vor dem Telefon) eingestellt und damit alle kommenden internen Rufe und Amtrufe gesperrt. Sie werden jedoch dringend von einem internen Teilnehmer verlangt. Das ETS-2106 I bietet mit dem Dringlichkeitsruf die Möglichkeit, daß Sie dieser Teilnehmer dennoch erreichen kann.
  • Seite 43 FLASH-Taste drücken und dann "67" wählen) - Sie sprechen mit dem anklopfenden Teilnehmer (Sie sind im Zustand Makeln) - der vorherige Partner wartet im Hintergrund. Durch Wählen der "8" (bei MFV-Telefonen zunächst die FLASH-Taste drücken und dann "8" wählen) gelangen Sie in das vorherige Gespräch zurück. Bedienanleitung ETS-2106 I...
  • Seite 44 Paßwort nutzen (siehe Kapitel Paßwortschutz, Seite 52). 5.32. Konfigurationen manuell ein- / ausschalten Das ETS-2106 I ermöglicht, daß Sie für Tag- und Nachtbetrieb sowie für 8 weitere Zeitabschnitte den Teilnehmern jeweils unterschiedliche Amtberechtigungen und Ruf- nummern, sogenannte Konfigurationen, zuordnen können. Sie können festlegen, ob...
  • Seite 45 Fall 3: Zielrufnummer ist ein Amtteilnehmer: - Hörer abnehmen - "765 wählen - Hörer auflegen. Sie möchten für die eingegebene Zielrufnummer den Baby- / Seniorenruf ausschalten: Hörer abnehmen - "769" wählen - Quittungston abwarten - Hörer auflegen. Bedienanleitung ETS-2106 I...
  • Seite 46 Sie möchten an Ihrem Apparat die teilnehmerbezogenen Kurzwahlnummern i = 0-9 wählen: Hörer abnehmen - "39i" wählen - das ETS-2106 I wählt die Amtrufnummer, die Sie vorher eingetragen haben - warten, bis sich der Teilnehmer meldet - das Gespräch besteht.
  • Seite 47 Hinweis: Die entsprechenden Schaltkontakte können in dieser Betriebsart von jedem internen Teilnehmer betätigt werden. Ist jedoch für einen Teilnehmer die Schalterlaubnis (Schaltapparat) programmiert, sind alle anderen internen Teilneh- mer gesperrt. Weitere Schaltmöglichkeiten für Amtteilnehmer und für interne Teilnehmer finden Sie im Kapitel Programmierfunktionen, Seite 53. Bedienanleitung ETS-2106 I...
  • Seite 48 Um schon an der Art des Rufsignals (Klingelrhythmus) zu erkennen, ob es sich um einen internen Teilnehmer, Tür-Teilnehmer oder Amtteilnehmer handelt, können Sie aus 6 Klingelrhythmen (Klingelrhythmus Y = 0-5) einen auswählen und diesen zuord- nen. Bei Amtrufen können Sie dies rufnummernbezogen einstellen. Bedienanleitung ETS-2106 I...
  • Seite 49 5.40. Apothekerschaltung extern Die Apothekerschaltung extern dient dazu, daß bei Betätigen der Türklingel durch das ETS-2106 I eine Verbindung zu einem externen Teilnehmer aufgebaut wird. Sie können somit von außerhalb, ob von unterwegs oder von Ihrer entfernten Wohnung aus mit demjenigen sprechen, der vor Ihrer Tür steht und klingelt.
  • Seite 50 Teilnehmer, anstelle der in der Anlage programmierten Teilnehmer, gerufen. Hiermit wird eine zeitweilige Änderung eines sonst nur durch Programmierung (siehe Kapitel Türfunktionen, Seite 68) einstellbaren Zustandes des ETS-2106 I wirksam. Auch hier sind zwei Schritte notwendig: Eintragen des internen Teilnehmers als Ziel des Türrufes.
  • Seite 51 "7517": Fernschalt-Abfrage - Kontakt offen. 5.43. Paßwortschutz Damit bestimmte Funktionen oder Einstellungen des ETS-2106 I nur von dazu berech- tigten Teilnehmern genutzt bzw. durchgeführt werden, sind diese Funktionen / Einstel- lungen durch entsprechende Paßworte geschützt. Alle Paßworte sind immer 4-stellige Ziffernfolgen und frei wählbar, dürfen jedoch nicht gleich sein.
  • Seite 52 Ziffer "8", gefolgt vom 4-stelligen, geheimen Paßwort eingeleitet. Die dann folgenden Ziffern bestimmen die eigentliche Programmierfunktion. Die "8" kündigt als erste Ziffer dem ETS-2106 I an, daß nun eine Programmierung vorgenommen werden soll. Mit dem geheimen Paßwort wird der Zugang zum Programmiermodus erreicht, mit "99" wird der Programmiermodus verlassen.
  • Seite 53 "8" und "1111" dargestellt. Hinweis: Sollten Sie einmal Ihr Paßwort vergessen haben, ohne das wichtige Einstellungen des ETS-2106 I nicht mehr durchführbar sind (so auch die Initialisie- rungen), so setzen Sie sich bitte mit dem Hersteller in Verbindung. Hinweis: Beim Programmieren von Amtrufnummern r...r dürfen Sie die "0" zur Amtholung nicht mit eingeben.
  • Seite 54 = pppp) Sie möchten das geheime Paßwort auf "9111" ändern: "8 1111 100 9111 9111" am Apparat 31 wählen (nach "8 1111" Programmierton abwarten, "100 9111 9111" wählen, Quittungston abwarten, "99" wählen, Quit- tungston abwarten, Hörer auflegen). Bedienanleitung ETS-2106 I...
  • Seite 55 Sie sich bitte an den Hersteller. 6.6. Einstellen der Anschlußart Der ISDN-Anschluß (S 0 -Anschluß) Ihres ETS-2106 I ist sowohl für den Mehrgerätean- schluß als auch den Anlagenanschluß geeignet. Sie müssen die Anlage nur entspre- chend Ihrem Antrag bei der Deutschen Telekom AG einstellen.
  • Seite 56 6.6.1. Anschlußart und Amtrufnummern beim Mehrgeräteanschluß Im Auslieferzustand ist Ihr ETS-2106 I bereits für den Mehrgeräteanschluß eingestellt. Ist dies nicht der Fall, so stellen Sie den Anschluß folgendermaßen ein: Wählen Sie am Apparat 31: "8 1111 1080": ETS-2106 I für Mehrgeräteanschluß einrichten. Legen Sie den Hörer wieder auf.
  • Seite 57 Sie gleichzeitig Ihre Amtrufnummer ohne Vorwahlnummer und ohne Nebenstellenruf- nummer (DDI) ein: Wählen Sie am Apparat 31: "8 1111 1082 x...x": ETS-2106 I für Anlagenanschluß mit der Anlagenrufnummer x...x ohne Vorwahlnummer und ohne Nebenstellenrufnummer (DDI) einrichten. Hinweis: Diese Programmierung der Anschlußart ist nur über Telefon möglich und führt automatisch zum Rücksetzen der Anlage.
  • Seite 58 45, Einschaltzeitpunkt programmieren, Seite 63). Sie haben somit die Möglichkeit, die Konfigurationen entweder automatisch nach der internen Uhr des Telefonsystems ETS-2106 I bzw. von Hand zu dem entsprechenden Zeitpunkt (z.B. Dienstende, Dienst- pause, Dienstbeginn) einzuschalten, oder - wenn Sie keine Zeit eingeben - nur manuell zu schalten.
  • Seite 59 Verlassen des Programmiermodus unbedingt diese Konfiguration ein- schalten (siehe Kapitel Konfigurationen manuell ein- / ausschalten, Seite 45 )! Erst jetzt werden Ihre Einstellungen vom ETS-2106 I ausgeführt. 6.7.1. Konfiguration öffnen Um für eine bestimmte Konfiguration K die Amtrufnummern und die Amtberechtigung festzulegen (siehe Kapitel Vergabe der Amtrufnummern und Amtberechtigung, Seite 60), öffnen Sie die Konfiguration K.
  • Seite 60 Gebühren verursachen. In der Regel sind die ersten 4 bis 5 Ziffern kennzeichnend für den Telefondienst, der derartig hohe Gebühren verursacht. Das ETS-2106 I ist in der Lage beliebig lange Rufnummern zu sperren. Es können bis zu 20 verschiedene Sperrnummern programmiert werden. Versucht ein Teilnehmer ohne die entsprechende Berechtigung eine solche Rufnummer zu wählen, so erhält er den...
  • Seite 61 Hinweis: Alle Berechtigungsstufen außer der Stufe 0 beinhalten auch die Notruf- befugnis. Hinweis: Das ETS-2106 I gestattet, daß bestimmte (oder auch alle) Teilnehmer die Berechtigung zur Nutzung von ausgewählten Kurzwahlnummern erhalten. In die- sem Fall unterliegen die gewählten Kurzwahlnummern nicht der Prüfung auf eingestellte Amtberechtigung, d.h.
  • Seite 62 Hinweis: Der Programmierapparat darf nicht "direkter Amtapparat" oder "nur Türapparat" sein. 6.9. Teilnehmer als Fax / Modem festlegen / rückgängig machen Sie können jeden Teilnehmer des ETS-2106 I als Fax- / Modem-Anschluß programmie- ren. Bedienanleitung ETS-2106 I...
  • Seite 63 Nebenstellen-Klingeln (intern. Ruf). 6.10. PC-Apparat Mit dem ETS-2106 I können Sie die Wahlunterstützung durch einen angeschlossenen PC nutzen. Dies ist besonders bequem, wenn Sie auf Ihrem PC über eine Adreßdaten- bank verfügen und mit Hilfe eines entsprechenden Wahlprogramms eine der gespei- cherten Rufnummern anwählen lassen möchten.
  • Seite 64 6.11. Kurzwahlnummern programmieren und löschen Sie können bis zu 200 Kurzwahlnummern in dem ETS-2106 I speichern. Die Kurzwahl- nummern sind durch alle Teilnehmer nutzbar, unterliegen aber der Prüfung auf einge- stellte Amtberechtigungen. Wählen Sie am Apparat 31: "8 1111 2kkkr...r": Kurzwahlnummer kkk wird mit Amtrufnummer r...r (max.
  • Seite 65 (max. 3) immer eine Amtverbindung herstellen, vorausgesetzt Sie haben die Kurzwahlnummern vorher programmiert. Sie können damit zu jedem Zeitpunkt einen Notruf durchführen, ohne warten zu müssen bis eine Amtleitung frei ist. Das ETS-2106 I schaltet bei belegten Amtleitungen durch die Vorrangschaltung eine Amtverbindung frei und unterbricht das laufendes Gespräch.
  • Seite 66 Sie dann weitere Programmierungen vornehmen, ohne den Hörer auflegen zu müssen. 6.16. Löschen von Kurzwahl-, Notruf- und Sperrnummern Wählen Sie am Apparat 31: "8 1111 104": Alle Kurzwahlnummern werden gelöscht. "8 1111 105": Alle Notrufnummern werden gelöscht. Bedienanleitung ETS-2106 I...
  • Seite 67 Drücken des Türklingeltasters hält dieser Klingelrhythmus 30 Sekun- den lang an. Darauf kann der Anrufbeantworter reagieren und sich einschalten, um dann durch das ETS-2106 I mit der Türsprechstelle verbunden zu werden. Die im Anrufbeantworter aufgezeichnete Nachricht kann wie gewohnt am Anrufbeantwor- ter selbst oder über dessen Fernabfragefunktion abgehört werden.
  • Seite 68 Nebenstellenrufnummern (DDIs) extern weiterschalten darf oder nicht. Wählen Sie am Apparat 31: "8 1111 25nnx...x": Teilnehmer nn darf Mehrfachrufnummer / Nebenstellenrufnummer (DDI) x...x weiterschalten. "8 1111 26nnx...x": Teilnehmer nn darf Mehrfachrufnummer / Nebenstellenrufnummer (DDI) x...x nicht weiterschalten. (nn = 31-36) Bedienanleitung ETS-2106 I...
  • Seite 69 Hörer auflegen. Hinweis: Fax-Geräte, Modems und Anrufbeantworter sollten nicht einer Sammel- ruf-Gruppe zugeordnet werden. Diese Geräte nehmen den Ruf selbsttätig und je nach Einstellung auch sofort entgegen. Die eigentliche Teilnehmergruppe kann dann nicht mehr erreicht werden. Bedienanleitung ETS-2106 I...
  • Seite 70 Einstellung wieder wirksam. 6.24. Gebührenimpuls Das ETS-2106 I wertet die vom Amt gesendete Gebühreninformation aus und schaltet je nach Einstellung dem Teilnehmer einen 16-kHz-Gebührenimpuls auf. Damit werden die am Teilnehmerapparat anfallenden Gesprächsgebühren ermittelt (vorausgesetzt Ihr Telefon besitzt eine Gebührenanzeige).
  • Seite 71 (CC und SS sind Teilnehmer nn, nn = 31-36) 6.28. Gebührenerfassung und -ausgabe Mit dem ETS-2106 I können Sie die Gesprächs- und Gebührendaten erfassen und über die RS-232-C-Schnittstelle auf einem Drucker oder PC ausgeben (Hinweise zum PC- / Druckeranschluß finden Sie im Kapitel Anschluß an einen Computer / Drucker, Seite 18).
  • Seite 72 Löschfunktion ausgegeben. Sie können beliebig viele Ausgaben tätigen, die gespeicherten Daten werden dadurch nicht verändert. 6.28.2. Ausgabe auf Anweisung In der Betriebsart "Ausgabe auf Anweisung" wird eine Ausgabe folgendermaßen angefordert: Wählen Sie am Apparat 31: Bedienanleitung ETS-2106 I...
  • Seite 73 "8 1111 843 030": Tarifeinheit 0,30 DM. Hörer auflegen. 6.28.5. Speichern bestimmter Verbindungen Sie können das ETS-2106 I so einstellen, daß Sie zustande gekommene / nicht zustande gekommene Gesprächsverbindungen mit Amtteilnehmern, ausgelöst von internen Teilnehmern oder von Amtteilnehmern, speichern oder nicht speichern.
  • Seite 74 Teilnehmer zugeordnet. Gibt der Teilnehmer das Gespräch an einen zweiten Teilnehmer weiter, so werden alle Gebühren des Gesprächs dem ersten Teilnehmer zugeordnet. Sie können festlegen, wenn Sie das Gespräch weitervermitteln, daß die Gebühren so zugeordnet werden, wie sie beim jeweiligen Teilnehmer anfallen. Bedienanleitung ETS-2106 I...
  • Seite 75 Rufnummer "4" ausgegeben. Damit ist die vollständig gewählte Rufnummer nicht mehr erkennbar. Die vollständige Liste der Gesprächs- und Gebührendaten bei Ausgabe auf Anweisung hat folgenden Aufbau (Inhalte sind Beispiele, die Kopfzeile wird nicht ausgegeben): Bedienanleitung ETS-2106 I...
  • Seite 76 Werden aber nicht alle Türfunktionen benötigt, z.B. weil kein Türöffner vorhanden ist, oder weil Sie keine Türstation angeschlossen haben, so können diese Relais statt dessen als Fernschaltrelais verwendet werden. Das Türöffner-Relais ist dann Fen- schaltrelais 1 und das Türsprech-Relais Fernschaltrelais 2. Bedienanleitung ETS-2106 I...
  • Seite 77 Betriebsart 1: Schalten und Abfragen der Relaiskontakte von Amtteilnehmern mittels Paßwort: Hat das ETS-2106 I bei einem ankommenden Amtruf (mit der für diesen Zweck vereinbarten Rufnummer) die Verbindung hergestellt, hören Sie einen auf- und ab- schwellenden Ton. Der Ton wird ca. 7 Sekunden lang ausgesendet. Dann geben Sie das Paßwort für die Nummer des Relais, oder wenn Sie jedes Relais über die...
  • Seite 78 (A = 3: Kontakte über Mehrfachrufnummer / Nebenstellenrufnum- mer und Paßwort einschaltbar, kurze Haltezeit) 6.32. Schaltapparat / Schaltberechtigung intern festlegen Sie möchten die Relaiskontakte nur von internen Teilnehmern ohne Haltezeit schalten (Betriebsart 0). Wählen Sie am Apparat 31: Bedienanleitung ETS-2106 I...
  • Seite 79 Hörers ab. Mit MFV-Telefonen können Sie die Eingabe der variablen Rufnum- mer x...x auch mit der Taste "#" abschließen. Wenn Sie den Quittungston abwarten, können Sie dann weitere Programmierungen vornehmen, ohne den Hörer auflegen zu müssen. 6.34. Haltezeit für Fernschaltrelais Wählen Sie am Apparat 31: Bedienanleitung ETS-2106 I...
  • Seite 80 Programmiermodus verlassen, Hörer auflegen. Fernschalten von außerhalb: Rufen Sie das ETS-2106 I über die von Ihnen ausgewählte Amtrufnummer an. Die Anlage nimmt selbsttätig ab und meldet sich mit dem auf- und abschwellenden Ton, der ca. 7 Sekunden lang gesendet wird. Nun können Sie die Zifferneingabe mit einem MFV-Telefon / MFV-Geber durchführen.
  • Seite 81 "779": [77K] Konfiguration K=9 einschalten (K=0-9) Fernschalten von außerhalb: Ihre Partner rufen das ETS-2106 I über die von Ihnen ausgewählte Mehrfachrufnummer 4712 an. Die Anlage nimmt selbsttätig ab, der Anrufende bekommt den Besetztton, gleichzeitig schaltet die Anlage den Computer ein und bringt ihn in den betriebsbereiten Zustand.
  • Seite 82 Sie dann die weiteren Programmierungen vornehmen, ohne den Hörer auflegen zu müssen. 6.36. Alarmierung (Alarmkontakt) Das ETS-2106 I hat einen separaten Eingang (Kontakte F und FGDN), an denen ein Signalgeber (Schaltkontakt) zum Auslösen eines Alarms angeschlossen werden kann. Im scharfgeschalteten Zustand können Sie je Kontakt einen internen Teilnehmer oder mehrere interne Teilnehmer über Sammelruf oder...
  • Seite 83 Amtteilnehmer nur während einer internen Handlung (z.B. Rückfrage, Makeln, Amtwei- tervermitteln) zugeschaltet. Sie können sowohl Musik aus dem internen Melodiegene- rator des ETS-2106 I als auch aus einer externen Musikquelle (z.B. einen CD-Spieler) einspielen. Der interne Melodiegenerator des ETS-2106 I stellt Ihnen verschiedene Melodien zur Verfügung.
  • Seite 84 6.39. Fernprogrammierung Diese Funktion ermöglicht es einem Servicetechniker bzw. dem Kundendienst, der ebenfalls im Besitz eines ETS-2106 I (oder einer kompatiblen Anlage) ist, die program- mierten Werte Ihrer Anlage über eine aufgebaute Amtverbindung zwischen beiden Anlagen zu lesen und zu verändern.
  • Seite 85 Hinweis: Wenn die ausgelesenen Programmierdaten vom Servicetechniker verän- dert werden, werden sie nicht gleichzeitig in Ihrem ETS-2106 I aktualisiert. Dazu muß der Servicetechniker die Daten nach dem Verändern wieder in Ihr ETS-2106 I zurückladen (auf gleichem Weg wie beim Auslesen der Daten).
  • Seite 86 Paßwortes PPPP mit einem MFV-Geber vorzunehmen. Nachwahlziffern beim Gesprächsaufbau. Sie haben gerade die Amtzugangsziffer oder eine Teilnehmernummer gewählt und hören jetzt den Rufton oder Be- setztton: IWV-Telefon MFV-Telefon Funktion Amt reservieren bei besetztem Amt Rückruf einleiten bei besetztem oder abwesendem internen Teilnehmern Bedienanleitung ETS-2106 I...
  • Seite 87 Anklopfenden annehmen zum Makeln Anklopfenden annehmen und Auflösen Partner (abschalten FLASH, 68 vorhergehendes Gespräch) Stummschalten (Teilnehmer schaltet sich zeitweilig aus Gespräch), FLASH, 7 nochmalige Wahl hebt Stummschalten wieder auf FLASH, 8 Abweisen eines Anklopfers oder Gespräch beenden Bedienanleitung ETS-2106 I...
  • Seite 88 Hinweis: WICHTIG! Bei MFV-Telefonen muß aus einem bestehenden Gespräch heraus immer die FLASH-Taste vor den "Nachwahlziffern" gedrückt werden. Rufnummern (Nachwahlziffern), wählbar aus einer Konferenz (Dreiergespräch): IWV-Telefon MFV-Telefon Funktion FLASH, 512 Tür öffnen FLASH, 7 Stummschalten (Teilnehmer schaltet Konferenz stumm) Bedienanleitung ETS-2106 I...
  • Seite 89 Anklopf-Erlaubnis ein Anklopf-Erlaubnis aus Anzeige Rufnummer: Nummer Funktion / Erlaubnis Anzeige der eigenen Rufnummer beim Amtteilnehmer unterdrücken Anzeige der eigenen Rufnummer beim Amtteilnehmer freigeben Apothekerschaltung extern: Nummer Funktion / Erlaubnis 7341kkk Kurzwahlnummer kkk = 100-299 des externen Zieles Bedienanleitung ETS-2106 I...
  • Seite 90 Babyruf / Seniorenruf über Kurzwahlnummer kkk (kkk = 100-299) Babyruf / Seniorenruf über Kurzwahlnummer aktivieren 76nn Babyruf / Seniorenruf zu internem Teilnehmer nn (nn = 31-36) Babyruf / Seniorenruf zu internem Teilnehmer aktivieren Babyruf / Seniorenruf deaktivieren Fernschaltrelais: Bedienanleitung ETS-2106 I...
  • Seite 91 Anrufweiterschaltung "ständig" (CFU) ein, x...x = Mehrfachrufnummer (bei 723x...x TK-Anlagenanschluß x...x = Nebenstellenrufnummer (DDI)) Rufnummer des Amtteilnehmers r...r als Ziel für Anrufweiterschaltung "bei 721r...r Besetzt" (CFB) speichern Anrufweiterschaltung "bei Besetzt" (CFB) ein, x...x = Mehrfachrufnummer (bei 724x...x TK-Anlagenanschluß x...x = Nebenstellenrufnummer (DDI)) Bedienanleitung ETS-2106 I...
  • Seite 92 7502 Fehlerton probehören 7503 Quittungston probehören 7504 Anklopfton (Amt) probehören 7505 Anklopfton (Tür) probehören 7506 Quittungston für Fernprogrammierung probehören 7507 Weckton probehören 7508 Programmierton probehören 7509 Sonder-Wählton 1 probehören 7510 Sonder-Wählton 2 probehören 7511 Sonder-Wählton 3 probehören Bedienanleitung ETS-2106 I...
  • Seite 93 Anzahl der Tarifeinheiten, 0000-9999 Anzahl von führenden Ziffern, 0-9 Sammelruf-Gruppe, 1-8 Stunde, 00-23 Konfigurationssatz, 0-9 kkk: Kurzwahlnummer, 100-299 Minute, 00-59 mmm: Haltezeit in Minuten, 000-999 Teilnehmer 31-36 ppp: Pfennige, 000-999 PPPP: 4-stelliges Paßwort qqqq: 4-stelliges Paßwort als Wiederholung Bedienanleitung ETS-2106 I...
  • Seite 94 Eintragen aller Amtrufnummern (Mehrfachrufnummern) des S 0 -Anschlusses 8 1111 30x...x (bei TK-Anlagenanschluß x...x = Nebenstellenrufnummer (DDI)) Tn nn (nn = 31-36) wird über Amtrufnummer (Mehrfachrufnummer) x...x *8 1111 nnx...x erreicht (bei TK-Anlagenanschluß x...x = Nebenstellenrufnummer (DDI)) Bedienanleitung ETS-2106 I...
  • Seite 95 Nummer Funktion / Erlaubnis Anschlußart für S 0 -Anschluß als Mehrgeräteanschluß auswählen (ohne 8 1111 1080 Eingabe von 99) Anschlußart für S 0 -Anschluß als TK-Anlagenanschluß auswählen (ohne 8 1111 1082x...x Eingabe von 99), x...x = Anlagenrufnummer Bedienanleitung ETS-2106 I...
  • Seite 96 Schaltkontakt Relais E (E = 1-2): Paßwort für Auswahl Schaltkontakt bei 8 1111 80E7PPPP Betriebsart 1und 3 sowie Abfrage (Betriebsart 1) Schaltkontakt Relais E (E = 1-2): Haltezeit sss = Sekunden (Betriebsart 3, 8 1111 80E8sss kurze Haltezeit) Bedienanleitung ETS-2106 I...
  • Seite 97 8 1111 137 registriert 8 1111 138 Gebühren werden dem 1. Teilnehmer zugeordnet 8 1111 139 Gebühren wechseln mit dem Teilnehmer 8 1111 140nn Tn nn ohne Gebührenlimit 8 1111 Tn nn mit Gebührenlimit von EEEE Einheiten 141nnEEEE Bedienanleitung ETS-2106 I...
  • Seite 98 Um eine Konfiguration wirksam werden zu lassen, müssen Sie nach dem Verlas- sen des Programmiermodus unbedingt diese Konfiguration einschalten (siehe Kapitel Konfigurationen manuell ein- / ausschalten, Seite 45 )! Erst jetzt werden Ihre Einstellungen vom ETS-2106 I ausgeführt. Kurzwahlnummer-Berechtigung: Nummer Funktion / Erlaubnis Kurzwahlnummer kkk (kkk = 100 - 299) gehört zur Kurzwahlnummer-...
  • Seite 99 Tn nn (nn = 31-36) darf Mehrfachrufnummer x...x nicht weiterschalten (bei 8 1111 26nnx...x TK-Anlagenanschluß x...x = Nebenstellenrufnummer (DDI)) 8 1111 64nn Tn nn (nn = 31-36) darf Dringlichkeitsruf anwenden 8 1111 65nn Tn nn (nn = 31-36) darf Dringlichkeitsruf nicht benutzen Bedienanleitung ETS-2106 I...
  • Seite 100 Einschaltdauer T des Öffners in Sekundenschritten, T = 1-9 : 1-9 s, T = 0: 10 s 8 1111 170 Türöffner-Relais wird für Türfunktionen verwendet 8 1111 171 Türöffner-Relais als Fernschaltrelais 1 8 1111 172 Türsprech-Relais wird für Türfunktionen verwendet 8 1111 173 Türsprech-Relais als Fernschaltrelais 2 Bedienanleitung ETS-2106 I...
  • Seite 101 Wird eine Funktion aufgerufen, für die mehrere Ziffern gewählt werden müssen, so beginnt das ETS-2106 I bereits bei der ersten Ziffer mit der Auswertung. Ist diese nun falsch, so wird das vom System erkannt und über das Fehlersignal mitgeteilt. Unabhän- gig davon können Sie versehentlich Ziffern eingeben, die nicht die gewünschte Funktion...
  • Seite 102 Konfiguration mit "77K" einschalten Konfiguration / Kon- ("770" = Tagschaltung, figurationsänderung Konfiguration nicht eingeschaltet "771" = Nachtschaltung, nicht wirksam K = 2-9: Konfiguration 2-9) Anrufweiterschaltung aktiviert, Sie Keine Amtrufe Anrufweiterschaltung ausschalten hören Sonder-Wählton Apparat wurde keine Mehrfachrufnummer zuweisen Mehrfachrufnummer zugewiesen Bedienanleitung ETS-2106 I...
  • Seite 103 200 Kurzwahlnummern. Außerdem ist ein Ausdruck der Anlagenkonfiguration, der Kurzwahlnumnern und der aufgezeichneten Gesprächs- und Gebührendaten möglich. Mit Hilfe dieses Programms und eines ETS-2106 I ist es auch möglich, ein weiteres ETS-2106 I über Amt fernzuprogrammieren. Bevor Sie das Programm starten, sollten Sie sich eine Sicherheitskopie der Original- diskette anfertigen.
  • Seite 104 Der Einbaukasten wird bündig mit der Wand montiert. Die beiden mittleren Monta- gebohrungen müssen senkrecht übereinander liegen. Das Verbindungskabel zum ETS-2106 I wird vorher in den Einbaukasten geführt. Achten Sie auf eine ausrei- chende Kabellänge (min. 150 mm)! Der Montagerahmen wird mit dem Scharnier an der unteren Montagebohrung befestigt.
  • Seite 105 1,3 kg 11.2. Technische Daten Türfreisprechsystem TFS-2616 Ausführung: entspricht FTZ 123 D12-0 Sprechweg (a- und b-Ader): gleichstromfrei Versorgung: vom ETS-2106 I, bis 3 s kurzschlußfest Betriebsspannung: 8-20 V AC oder DC Stromaufnahme: max. 150 mA (je nach Lautstärke) Abmessungen TFS-2616: 85 x 90 x 20 mm (B x H x T, Platine) Technische Änderungen vorbehalten.
  • Seite 106 Bestimmungszweck der Ware nicht sicher sind, fragen Sie bitte den Fachmann. 13. Garantiebedingungen Die Auerswald GmbH & Co. KG gewährt auf das ETS-2106 I zwölf Monate Garantie ab Kaufdatum. Sollte Ihr Gerät fehlerhaft arbeiten, wenden Sie sich bitte an Ihren Händler.
  • Seite 107 Weitergabe, sowie Vervielfältigung dieser Bedienanleitung, sowie Verwertung und Mitteilung des Inhalts, auch auszugsweise, ist nur mit unserer ausdrücklichen Geneh- migung gestattet. Zuwiderhandlung verpflichten zu Schadenersatz. Alle Rechte vorbe- halten. © Auerswald GmbH & Co. KG, 38162 Cremlingen, 1999 Bedienanleitung ETS-2106 I...
  • Seite 108 Fehlbedienung ....Mehrfrequenzwahlverfahren ..15, 25 Fehlertabelle ....Bedienanleitung ETS-2106 I...
  • Seite 109 Schaltberechtigung ....79 Schaltkontakte ....19, 78 Funktion, Merkmal Sekretärin-Schaltung ... . . 72 Bedienanleitung ETS-2106 I...
