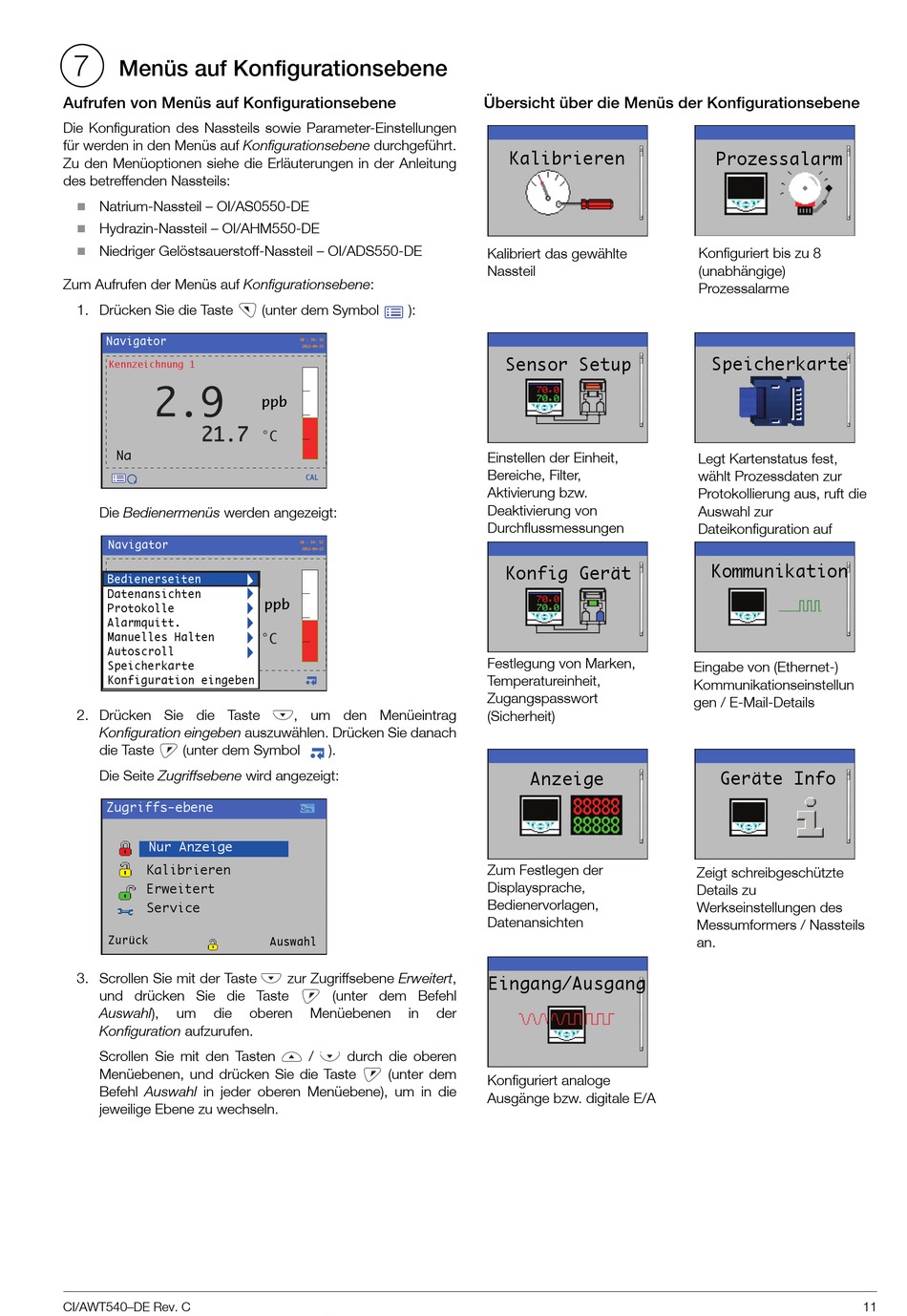

Menüs auf Konfigurationsebene
Aufrufen von Menüs auf Konfigurationsebene
Die Konfiguration des Nassteils sowie Parameter-Einstellungen
für werden in den Menüs auf Konfigurationsebene durchgeführt.
Zu den Menüoptionen siehe die Erläuterungen in der Anleitung
des betreffenden Nassteils:
Natrium-Nassteil – OI/AS0550-DE
Hydrazin-Nassteil – OI/AHM550-DE
Niedriger Gelöstsauerstoff-Nassteil – OI/ADS550-DE
Zum Aufrufen der Menüs auf Konfigurationsebene:
1. Drücken Sie die Taste
Navigator
Kennzeichnung 1
2.9
21.7
21.7
Na
Die Bedienermenüs werden angezeigt:
Navigator
Bedienerseiten
4.28
4.28
Datenansichten
Protokolle
Alarmquitt.
21.7
21.7
Manuelles Halten
Autoscroll
Speicherkarte
Konfiguration eingeben
2. Drücken Sie die Taste
Konfiguration eingeben auszuwählen. Drücken Sie danach
die Taste
(unter dem Symbol
Die Seite Zugriffsebene wird angezeigt:
Zugriffs-ebene
Nur Anzeige
Kalibrieren
Erweitert
Service
Zurück
3. Scrollen Sie mit der Taste
und drücken Sie die Taste
Auswahl),
um
die
Konfiguration aufzurufen.
Scrollen Sie mit den Tasten
Menüebenen, und drücken Sie die Taste
Befehl Auswahl in jeder oberen Menüebene), um in die
jeweilige Ebene zu wechseln.
CI/AWT540–DE Rev. C
(unter dem Symbol
):
10 : 34: 52
2012–04–15
ppb
°C
CAL
10 : 34: 52
2012–04–15
ppb
°C
, um den Menüeintrag
).
Auswahl
zur Zugriffsebene Erweitert,
(unter dem Befehl
oberen
Menüebenen
in
/
durch die oberen
(unter dem
Übersicht über die Menüs der Konfigurationsebene
Kalibrieren
Kalibriert das gewählte
Nassteil
Sensor Setup
Einstellen der Einheit,
Bereiche, Filter,
Aktivierung bzw.
Deaktivierung von
Durchflussmessungen
Konfig Gerät
Festlegung von Marken,
Temperatureinheit,
Zugangspasswort
(Sicherheit)
Anzeige
Zum Festlegen der
Displaysprache,
Bedienervorlagen,
Datenansichten
Eingang/Ausgang
der
Konfiguriert analoge
Ausgänge bzw. digitale E/A
Prozessalarm
Konfiguriert bis zu 8
(unabhängige)
Prozessalarme
Speicherkarte
Legt Kartenstatus fest,
wählt Prozessdaten zur
Protokollierung aus, ruft die
Auswahl zur
Dateikonfiguration auf
Kommunikation
Eingabe von (Ethernet-)
Kommunikationseinstellun
gen / E-Mail-Details
Geräte Info
Zeigt schreibgeschützte
Details zu
Werkseinstellungen des
Messumformers / Nassteils
an.
