Legende; Versorgungsleitungen Anschließen - EWM Pico 350 cel puls Betriebsanleitung

5.3.5.3

Legende

Symbol Beschreibung
Schutzgas
Versorgungsspannung Schweißgerät
3~
AC
Schweißstrom (Potential minus)
Schweißstrom (Potential plus)
Schweißbrenner
Werkstück
5.3.5.4 Versorgungsleitungen anschließen
Pos. Symbol
1
2
3
4
• Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
• Stecker der Schweißstromleitung (Drahtvorschubgerät) in die Anschlussbuchse Schweißstrom „+" ste-
cken und verriegeln.
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
099-002060-EW500
12.10.2022
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „-"
• ----------- MIG/MAG-Schweißen: Werkstückanschluss
Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
• ----------- MIG/MAG-Fülldrahtschweißen: Werkstückanschluss

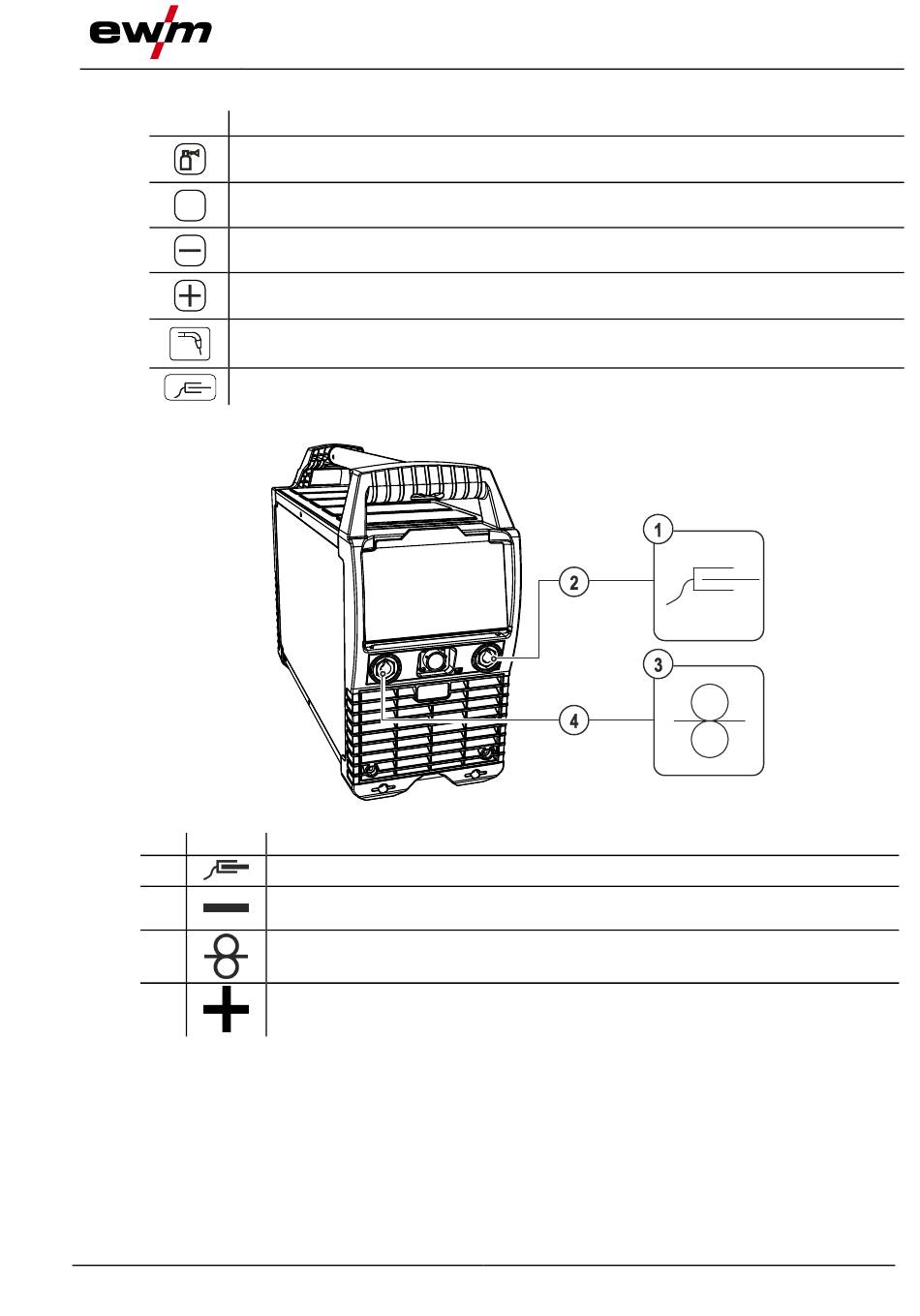

Abbildung 5-30
Aufbau und Funktion
MIG/MAG-Schweißen
35
