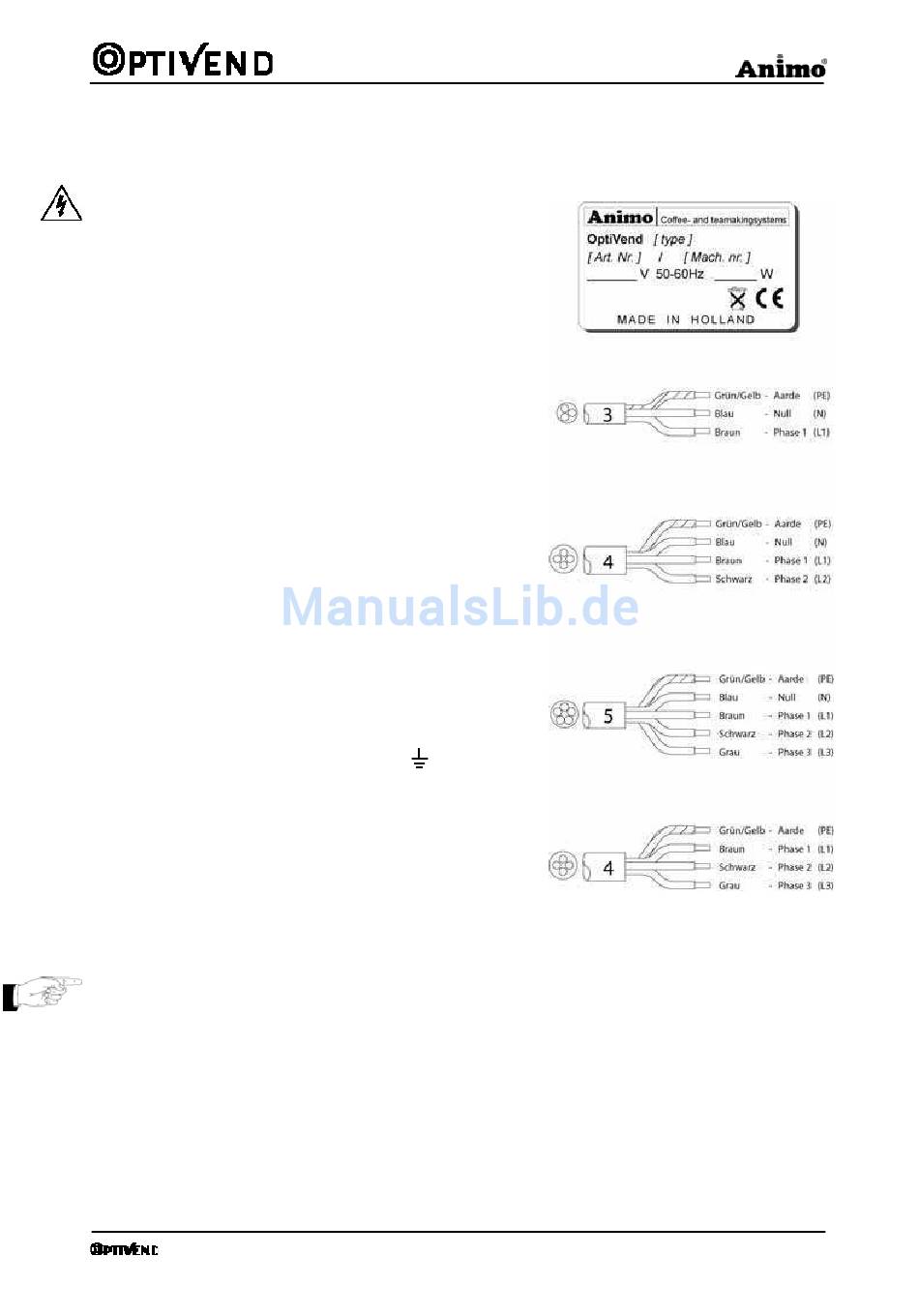

3.4 Elektrischer Anschluß
WARNUNG
̇ Netzspannungen und Frequenzen können sich
je nach Land unterscheiden.
̇ Kontrollieren Sie, ob die Maschine für den Anschluss
an das örtliche Stromnetz geeignet ist.
̇ Kontrollieren Sie, ob die Daten auf dem
Typenschild (Abb. 11) übereinstimmen.
̇ Schließen Sie die Maschine an einer Schutzkontakt-
Wandsteckdose an.
Die Wandsteckdose mit Erdung und die mit einem
Hauptschalter gesicherte Gruppe gehören zu der
elektrischen Installation. An diesen Stromkreis dürfen keine
weiteren Maschinen angeschlossen werden, um
Stromschwankungen zu umgehen.
Ein mit Starkstrom (2 oder 3 Phasen) ausgeführtes Gerät
wird Fabrikseitig ohne Stecker geliefert. Bei der Installation
muss das Gerät mit einem vom Installateur empfohlenen
elektrisch geeigneten Stecker versehen werden.
(Abb. 5) 1 N~ 230V (3-adriges Kabel).
(Abb. 3) 2 N~ 400V (4-adriges Kabel).
(Abb. 3) 3 N~ 400V (5-adriges Kabel).
(Abb. 4) 3 ~ 230V (4-adriges Kabel).
Wenn ein neuer Stecker montiert wird, bitte auf Folgendes
achten:
1. Die GRÜN/GELB Ader [ Erde ] muß an die mit dem
Buchstaben [ PE ] oder mit dem Symbol ( ) für "Erde"
gekennzeichnete oder grün/gelbe Klemme
angeschlossen werden.
2. Die BLAUE Ader [ Null ] muß an die mit dem Buchstaben
[ N ] gekennzeichnete Klemme angeschlossen werden.
3. Die BRAUNE, SCHHWARZE oder GRAUE Ader
[ Phase ] muß an die mit dem Buchstaben [ L1, L2 und
L3 ] gekennzeichnete Klemme angeschlossen werden.
Wenn die Installationsvorschriften nicht eingehalten
werden, kann der Lieferant für die Folgen nicht haftbar
gemacht werden.
20
Fig 11
Fig 12
Fig 13
Fig 14
Fig 15
