M o d e l 2 0 0 9

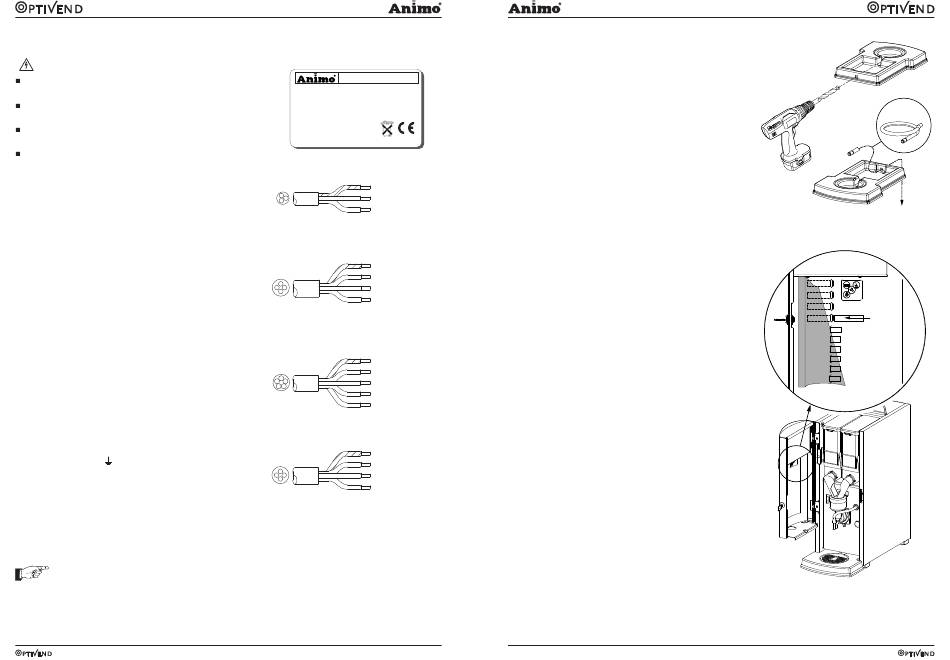

3.4 Elektrischer Anschluss
ACHTUNG
Versorgungsspannung und Frequenzen können in
jedem Land unterschiedlich sein.
Kontrollieren Sie, ob das Gerät für den Anschluss an
das örtliche Stromnetz geeignet ist.
Kontrollieren Sie die Daten auf dem Typenschild
(Abb. 6).
Schließen Sie das Gerät an eine Schutzkontaktsteck
dose an.
Die Schutzkontaktsteckdose und die mit einem Haupt-
schalter abgesicherte Gruppe gehören zur elektrischen
Installation. An diese Gruppe dürfen keine schweren
Geräte angeschlossen werden, die beim Einschalten
Spannungsschwankungen verursachen können.
Ein mit (2 oder 3 Phasen) Starkstrom ausgeführtes
Gerät wird fabrikseitig ohne Stecker geliefert. Bei der
Installation muss das Gerät mit einem von einem Instal-
lateur empfohlenen und geeigneten Stecker versehen
werden.
(Abb. 7)
1 N~ 230V
(3 adriges Kabel)
(Abb. 8)
2 N~ 400V
(4 adriges Kabel)
(Abb. 9)
3 N~ 400V
(5 adriges Kabel)
(Abb. 10) 3 ~
230V
(4 adriges Kabel)
Befolgen Sie beim Montieren eines neuen Steckers die
nachstehenden Anweisungen:
1. Schließen Sie die GRÜN/GELBE Ader („ERDE") an
die Klemme, die mit dem Buchstaben "E", dem
Symbol für "Erde"( ) gekennzeichnet ist oder an die
grüne oder grün/gelbe Klemme an.
2. Die BLAUE Ader [NULL] muss an die mit dem Buch
staben [N] gekennzeichnete Klemme angeschlossen
werden.
3. Die BRAUNE, SCHWARZE und GRAUE Adern
[PHASE] sind an die mit den Ziffern [L1, L2 und L3]
gekennzeichneten Klemmen anzuschließen.
Wenn diese Installationsanweisungen nicht
befolgt werden, kann der Lieferant für die
Folgen nicht haftbar gemacht werden.
Premium coffee makers &
beverage equipment
OptiVend [ type ]
[ Art. Nr. ]
/
[ Mach. nr. ]
_______ V 50-60Hz ______ W
M A D E I N H O L L A N D
Grün/Gelb - Erde
3
Blau
Braun
Grün/Gelb - Erde
Blau
4
Braun
Schwarz
Grün/Gelb - Erde
Blau
5
Braun
Schwarz
Grau
Grün/Gelb - Erde
Braun
4
Schwarz
Grau
104
3.5 Abfl uss Tropfschale
Die ÜberlauÀ eitung des Geräts mündet in die Tropf-
schale. Es ist möglich, einen Ablaufschlauch an die
Tropfschale zu montieren.
AblauÀ och an der Rückseite durchbohren und Ablauf-
schlauch gemäß Abb. 11 anbringen.
Abb. 6
(PE
- Null
(N)
- Phase (L)
Abb. 7
3.6 Rezeptstreifen anbringen
Werkseitig wurden keine Rezeptstreifen neben den
Tasten angebracht. Bei diesem Gerät wird standard-
(PE
mäßig ein Bogen mit verschiedenen Rezeptstreifen
- Null
(N)
mitgeliefert.
- Phase 1 (L1
Schieben Sie den gewünschten Rezeptstreifen hinter
- Phase 2 (L2
das Fenster neben der dazugehörigen Taste (Abb. 12).
Abb. 8
Welche Rezepte (Getränke) für Ihr Gerät werkseitig
eingestellt sind, ¿ nden Sie in der Tabelle von Kapitel
3.7 Standard-Rezepteinstellungen.
Tabelle 7 = OptiVend Choco / 1 / 2 / 3 / 4
(PE
- Null
(N)
Tabelle 8 = OptiVend 1 TS/TL / 2 TS / 3 TS / 4 TS
- Phase 1 (L1
Tabelle 9 = OptiVend HS / HS DUO / HS DUO Cappuccino
- Phase 2 (L2
- Fase 3 (L3
Die optionale Rezepte, die in diesen Tabellen vermel-
Abb. 9
det stehen, können nur von Ihrem Händler eingestellt
werden.
(PE
- Phase 1 (L1
- Phase 2 (L2
- Phase 3 (L3
Abb. 10
08/2011 Rev. 7.4
08/2011 Rev. 7.4
M o d e l 2 0 0 9
Ø 13mm
105
Abb. 11
Abb. 12
