Aufbau und Funktion
Anschluss Schweißbrenner
5.10 Anschluss Schweißbrenner
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines
gasgekühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es
können Geräteschäden auftreten.
•
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
•
Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
•
Maximale Schlauchpaketlänge beachten - siehe Kapitel 5.7, Schweißbrennerkühlung.
•
Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen - siehe Kapitel 9, Zubehör.
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
38
Beschreibung 0
Schweißbrenner
Zusätzliche Systemdokumente beachten!
Schweißbrennerschlauchpaket
Anschluss Drahtelektrode
Drahtzuführung Schweißbrenner
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse (12-polig)
Steuerleitung Schweißbrenner
VORSICHT

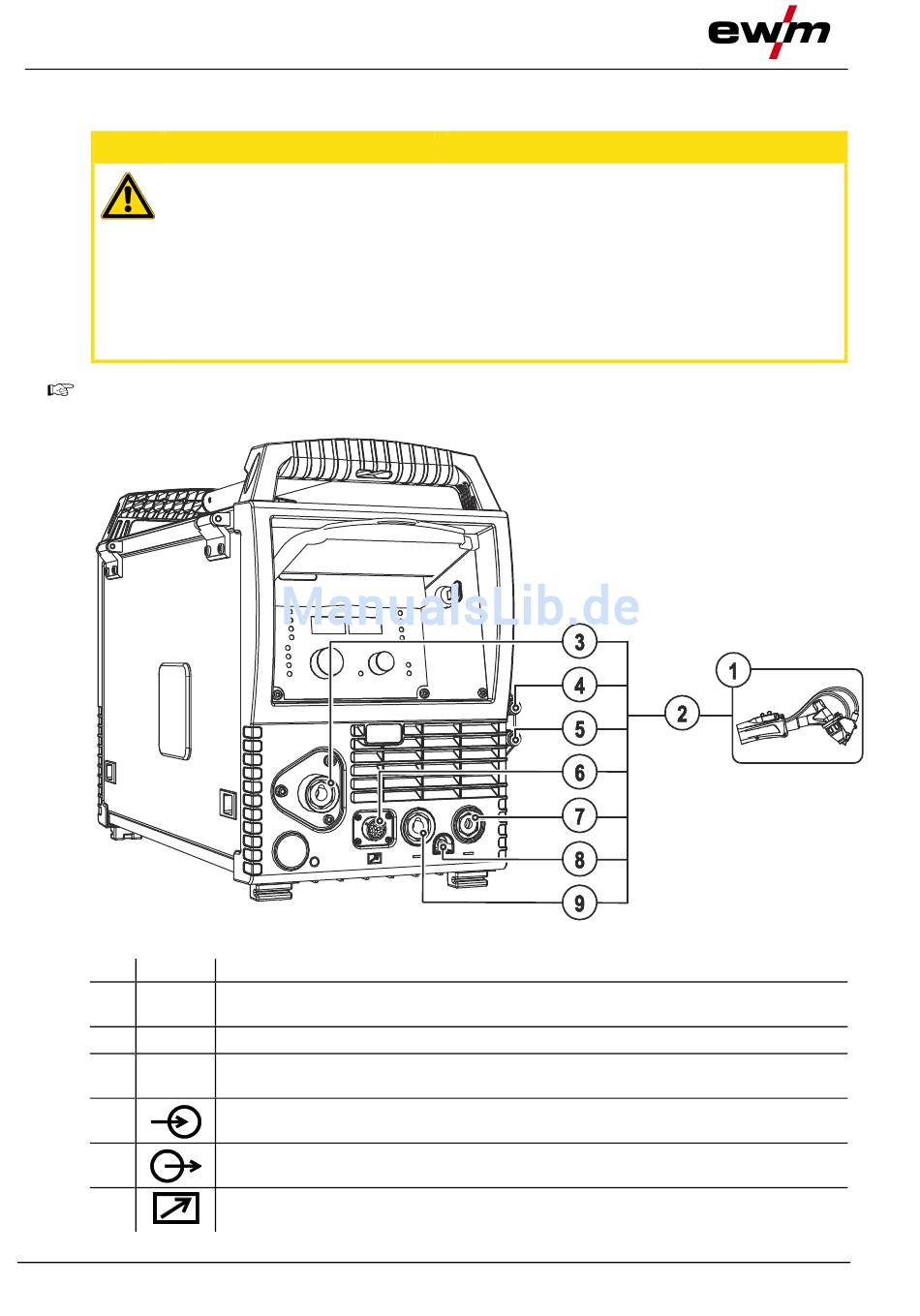

Abbildung 5-10
