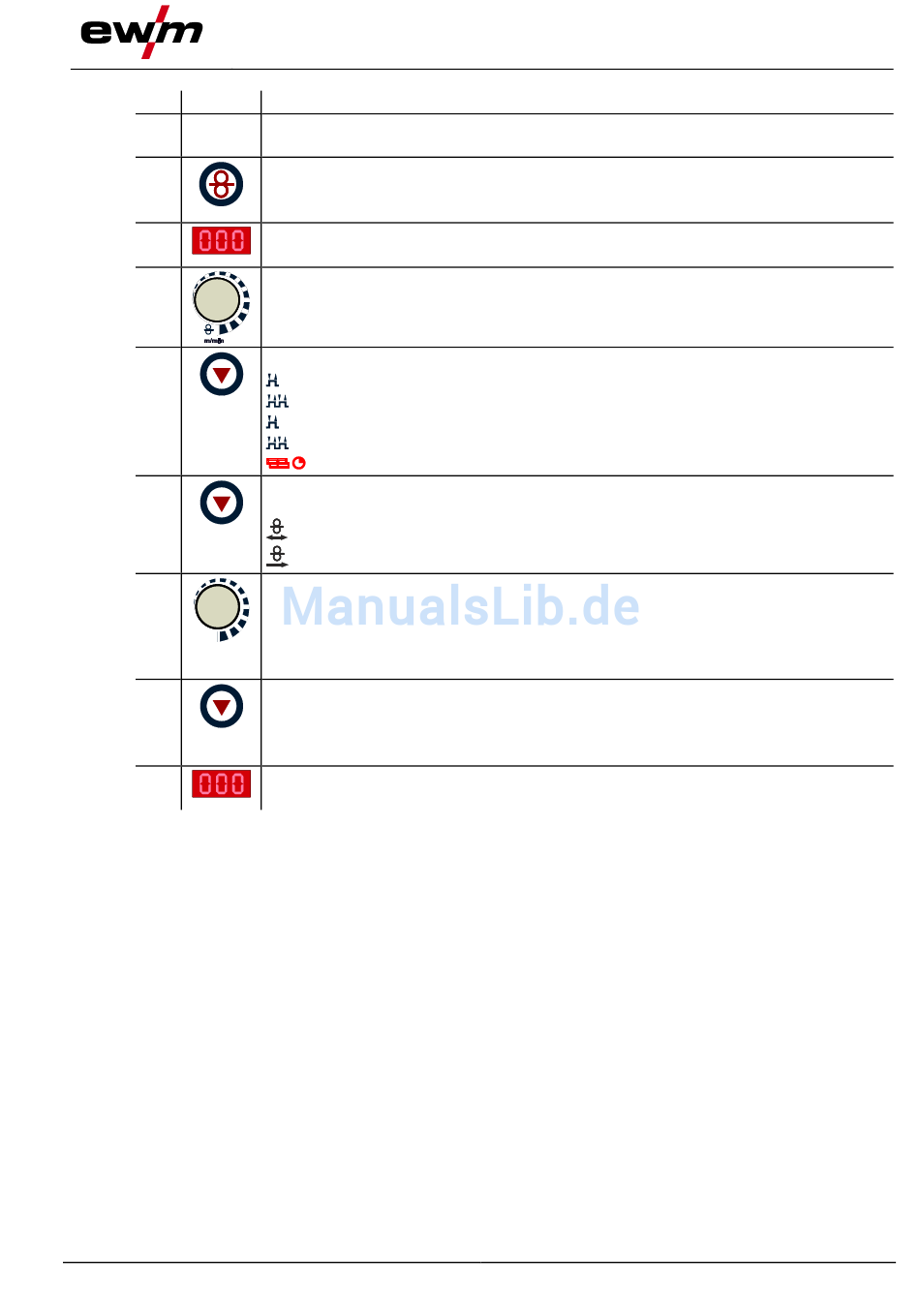

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Abdeckklappe - siehe Kapitel 4.4.1, Gerätesteuerung - Verdeckte
Bedienelemente
Drucktaste Umschaltung Anzeige Drahtgeschwindigkeit
m/min Drahtgeschwindigkeit in Meter pro Minute.
ipm Drahtgeschwindigkeit in Zoll pro Minute.
Anzeige, links
Drahtgeschwindigkeit
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Drahtgeschwindigkeit und zur Einstellung weiterer
Schweißparameter.
Drucktaste, Anwahl Betriebsart
2-Takt Manuell
4-Takt Manuell
2-Takt Automatic
4-Takt Automatic
Signalleuchte leuchtet rot: WIG-Heften
Drucktaste, Anwahl Betriebsart überlagerte Vor-/Rückwärtsbewegung des
Drahtes
Vorschub mit Vor-/Rückwärtsbewegung
Vorschub ohne Vor-/Rückwärtsbewegung
Drehknopf, Parametereinstellung Vor-/Rückwärtsbewegung / Heißdrahtstrom /
Programmnummer
• Anwahl der Vor-/Rückwärtsbewegung 1Hz – 16Hz
• Anwahl des Heißdrahtstroms 40A – 180A
•
Anwahl Programmnummer
Drucktaste Umschaltung Anzeige
Freq Anzeige Vor-/Rückwärtsbewegung in Hertz
Prog Anzeige Programm-Nummer
AMP Hotwire Anzeige Heißdrahtstrom
Anzeige, rechts
Vor-/Rückwärtsbewegung, Heißdrahtstrom, Programmnummer
Gerätesteuerung - Bedienelemente
