Pos. Symbol
7
8
9
•
Brennerschlauchpaket gestreckt auslegen.
•
Drahtzufuhrstecker des Schweißbrenners in den Anschluss Drahtelektrode einführen und durch
Rechtsdrehung sichern.
•
Kabelstecker Schweißstrom (WIG) auf Anschlussbuchse (WIG) stecken und durch Rechtsdrehen
verriegeln.
•
Schnellverschlussnippel Schutzgas in Schnellverschlusskupplung Schutzgas stecken und einrasten.
•
Schweißbrennersteuerleitung in Anschlussbuchse (12-polig) stecken und mit Überwurfmutter fixieren.
Falls vorhanden:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
•
Kabelstecker Heißdrahtstrom auf Anschlussbuchse (WIG-Heißdraht) stecken und durch Rechtsdrehen
verriegeln.

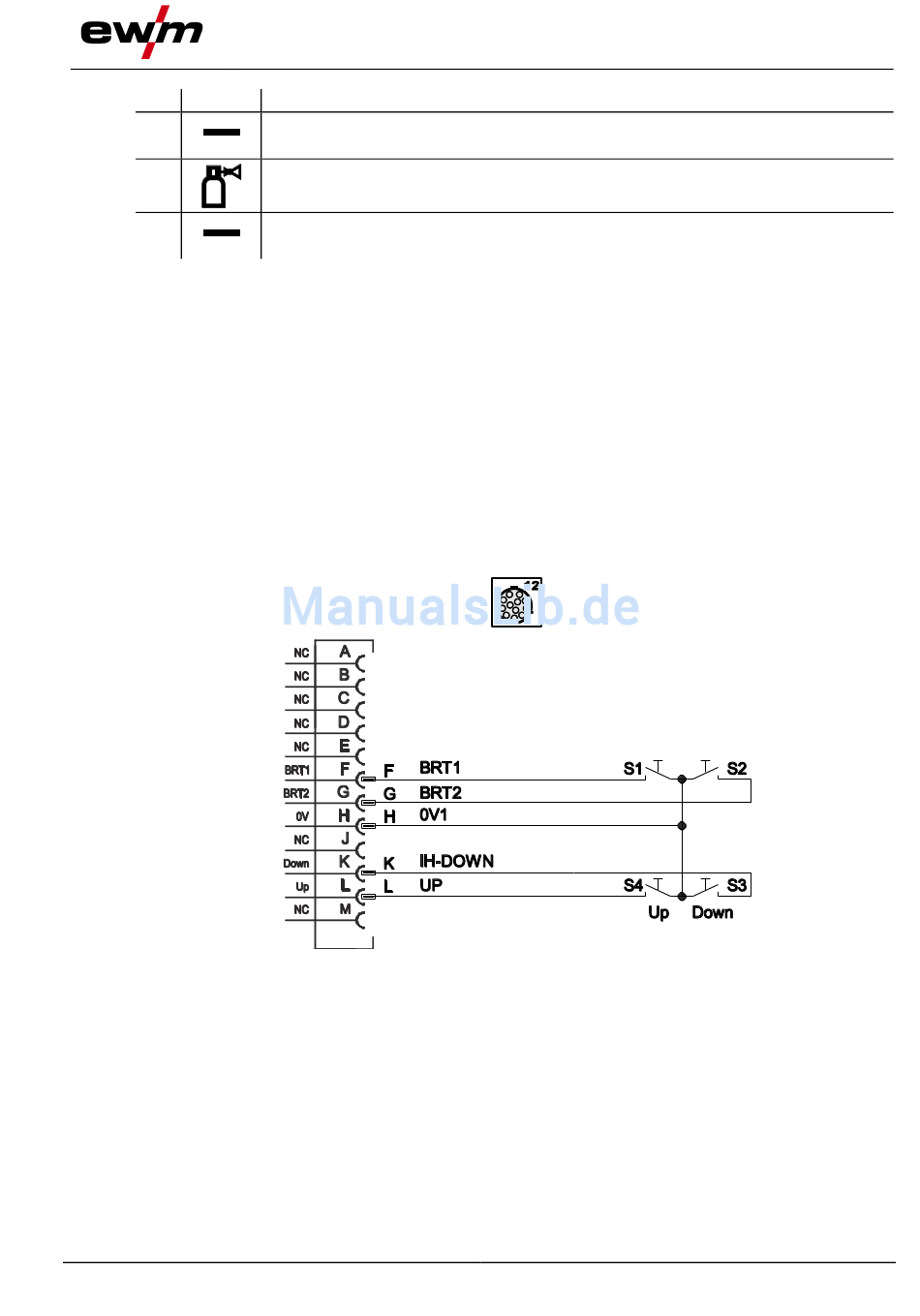

5.10.1 Anschlussbelegung Steuerleitung
099-000180-EW500
15.10.2015
Beschreibung
0
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential minus
Schnellverschlusskupplung
Schutzgas
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Aufbau und Funktion
Abbildung 5-11
Anschluss Schweißbrenner
