EWM tigSpeed oscillation drive 45 hotwire Betriebsanleitung Seite 21

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-000180-EW500
15.10.2015

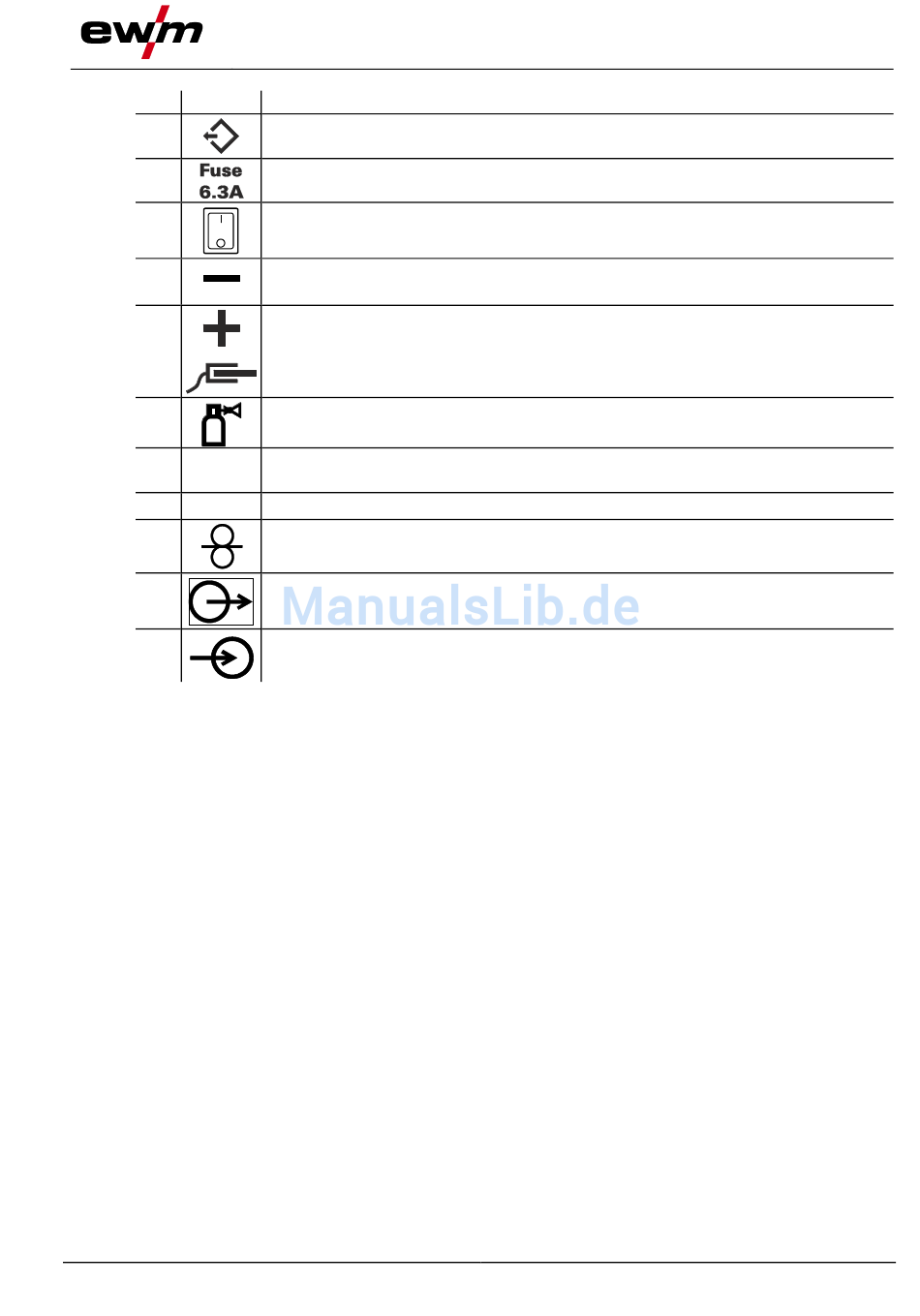

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussstecker, 5-polig
Steuerleitung
Gerätesicherung (6,3 A)
Hauptschalter, Gerät Ein/Aus
Anschlussstecker (WIG)
Schweißstrom, Potential minus
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential plus, Werkstückanschluss
Anschlussnippel G¼", Schutzgasanschluss
Netzanschlusskabel
- siehe Kapitel 5.6, Netzanschluss
Eintrittsöffnung Kühlluft
Eintrittsöffnung für externe Drahtzufuhr
Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr.
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Rückansicht
21
