EWM tigSpeed oscillation drive 45 hotwire Betriebsanleitung Seite 19

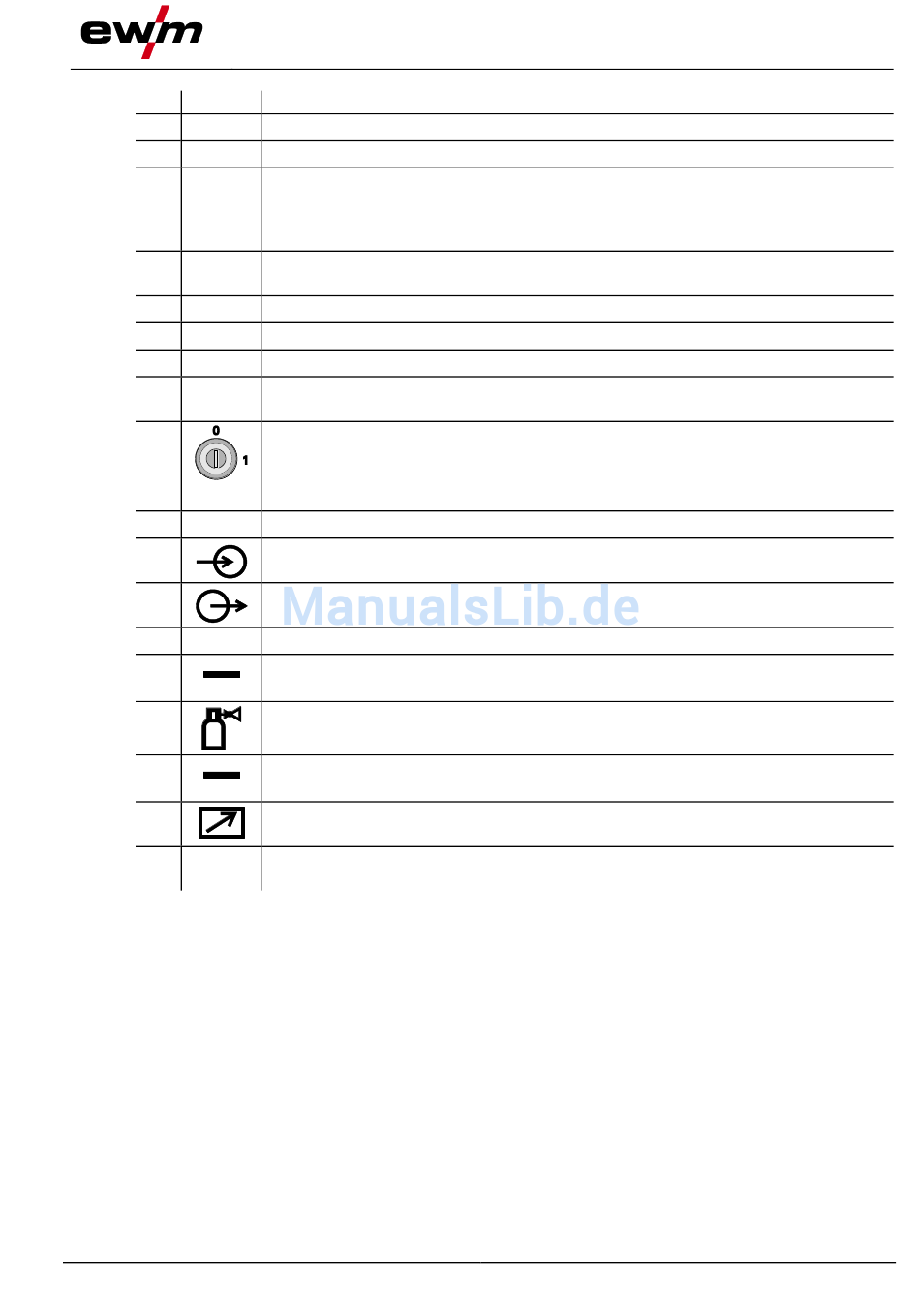

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
099-000180-EW500
15.10.2015
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportstange
Transportgriff
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Schiebeverschluss, Verriegelung der Schutzklappe
Gerätefüße
Brennerhalter
Schutzklappe
- siehe Kapitel 5.5.1, Schutzklappe, Gerätesteuerung
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
- siehe Kapitel 5.15, Schweißparameter gegen unbefugten Zugriff sperren
Gerätesteuerung - siehe Kapitel 4.4, Gerätesteuerung - Bedienelemente
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Austrittsöffnung Kühlluft
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential minus
Schnellverschlusskupplung
Schutzgas
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Anschlussbuchse (12-polig)
Steuerleitung Schweißbrenner
Anschluss Drahtelektrode
Drahtzuführung Schweißbrenner
Listen.
-
Frontansicht
