Funktionsbeschreibung
Das Kühlmodul darf nicht ohne angeschlossenen Schweißbrenner in Betrieb genommen wer-
den, da sonst die Kühlmittelpumpe durch thermische Überlastung (das Kühlmittel kann nicht im
Kühlkreislauf zirkulieren) zerstört wird.
•
Kühlmittelanschlüsse des wassergekühlten Schweißbrenners mit dem Kühlmodul verbinden.
•
Werden luftgekühlte Schweißbrenner verwendet, müssen die Steuer- und Versorgungsleitung
zwischen Kühlmodul und Schweißgerät getrennt werden!
Die Kühlmodule (Pumpe und Lüfter) werden ausschließlich vom Schweißgerät gesteuert.
Kühlmittelmangel wird vom Schweißgerät automatisch erkannt und angezeigt
(siehe Betriebsanleitung des Schweißgerätes).
5.3.1
Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
5
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-008598-EW500
28.01.2022
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Stromquelle
Zusätzliche Systemdokumente beachten!

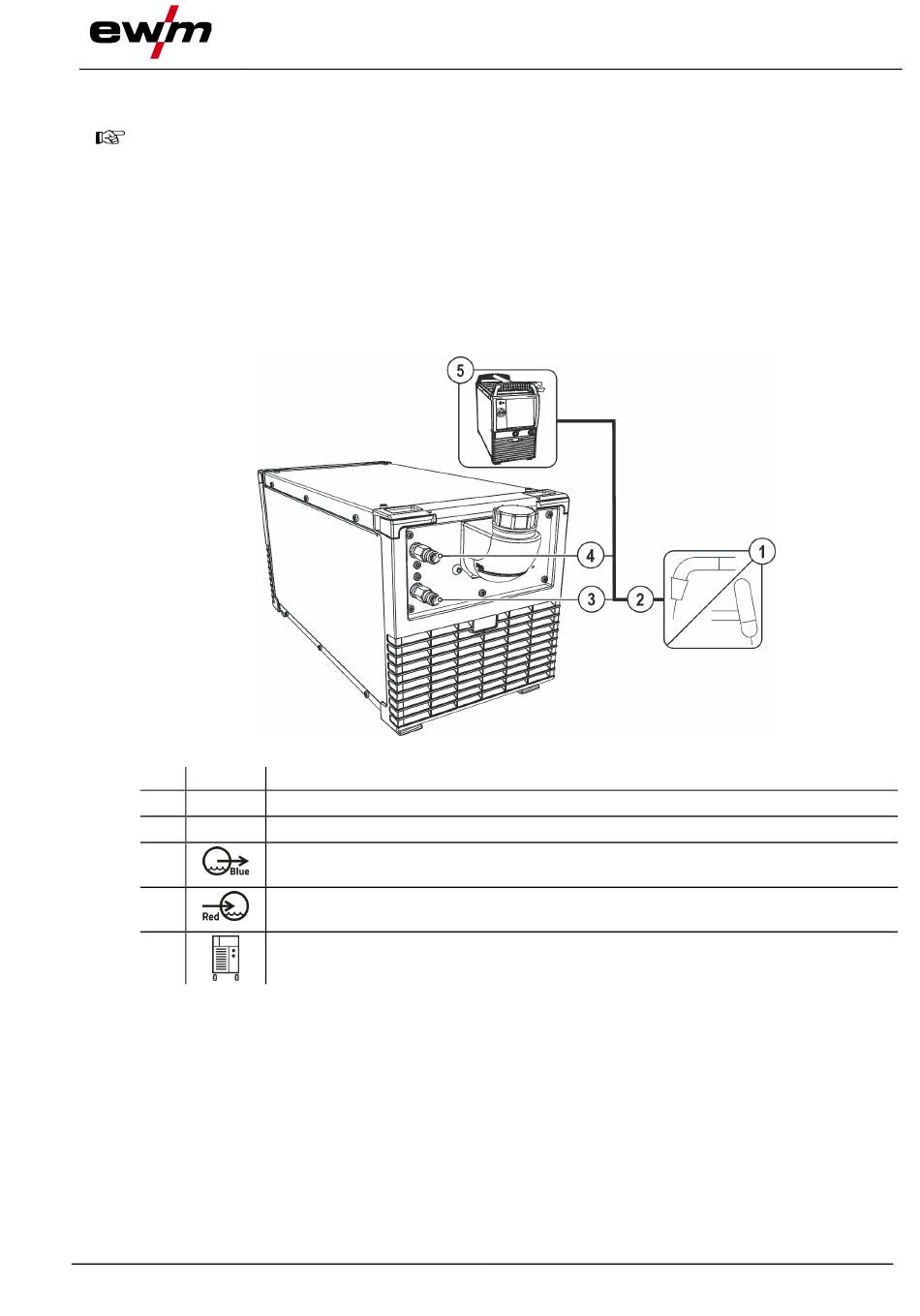

Abbildung 5-4
