Anwahl Und Einstellung - EWM tigSpeed oscillation drive 45 hotwire Betriebsanleitung

Aufbau und Funktion
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren

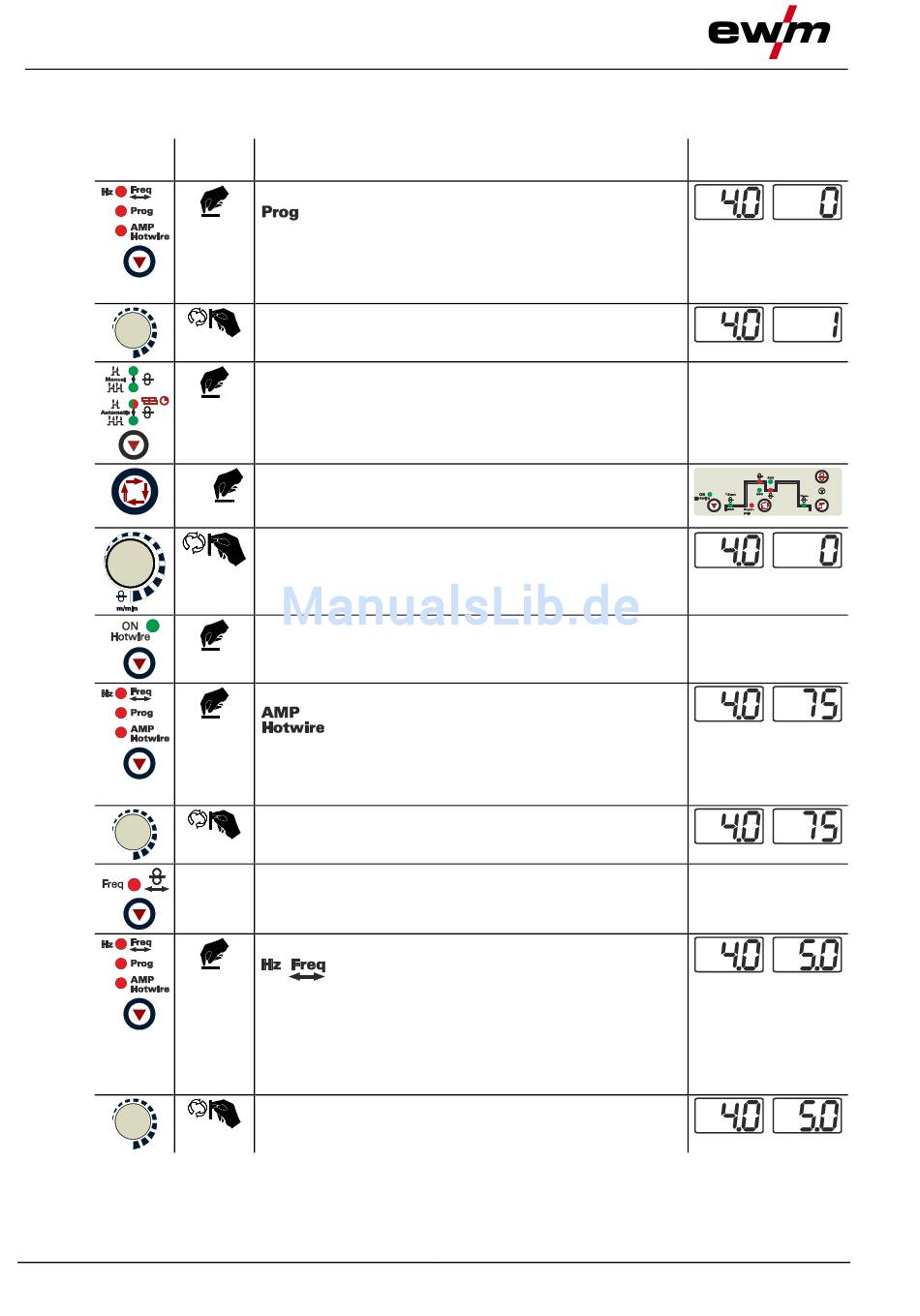

5.13.2 Anwahl und Einstellung

Schweißprogramme mit der Schweißgerätesteuerung einstellen
Bedien- Aktion
element
n x
54
Ergebnis
Drucktaste betätigen bis Signalleuchte
leuchtet.
Programm-Nr. wählen bzw. abrufen, z. B. Nr. 1
Betriebsart einstellen (kann für jedes Programm separat
vorgegeben werden).
Programmablaufparameter
„Hauptprogramm (P )" anwählen.
A
(Signalleuchte leuchtet)
Drahtgeschwindigkeit einstellen.
(Absolutwert)
Hotwire Funktion einschalten.
Drucktaste betätigen bis Signalleuchte
leuchtet.
Heißdrahtstrom für entsprechendes Programm einstellen
(z.B.: 75A im Programm 1).
Überlagerte Vor-/ Rückwärtsbewegung einschalten.
Drucktaste betätigen bis Signalleuchte
leuchtet.
Vor-/Rückwärtsbewegungsfrequenz für entsprechendes
Programm einstellen (z.B.: 5 Hz im Programm 1).
Anzeige
Drahtvorschub-
geschwindigkeit
(links) / Programm-
Nr. (rechts)
keine Änderung
Drahtvorschub-
geschwindigkeit
(links) / Heißdraht-
strom (rechts)
Drahtvorschub-
geschwindigkeit
(links) / Vor-
/Rückwärtsbewe-
gungsfrequenz
(rechts)
