Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
5
6
•
Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussgewinde (G¼") gasdicht verschrauben.
•
Kabelbuchse 19-polig des Steuerleitungspakets in Anschlussstecker 19-polig stecken und mit
Überwurfmutter sichern.
099-000196-EW500
17.06.2013
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißstromanschluss, Potential minus
Leitung zum Schweißbrenner.
Anschlussgewinde G¼", Schutzgasanschluss, Ausgang
Drahtvorschubgerät am Brenner (Push-Push Antrieb)
Anschlussbuchse, 19-polig
Anschluss Drahtvorschubgerät am Brenner (Push-Push Antrieb)
Aufbau und Funktion

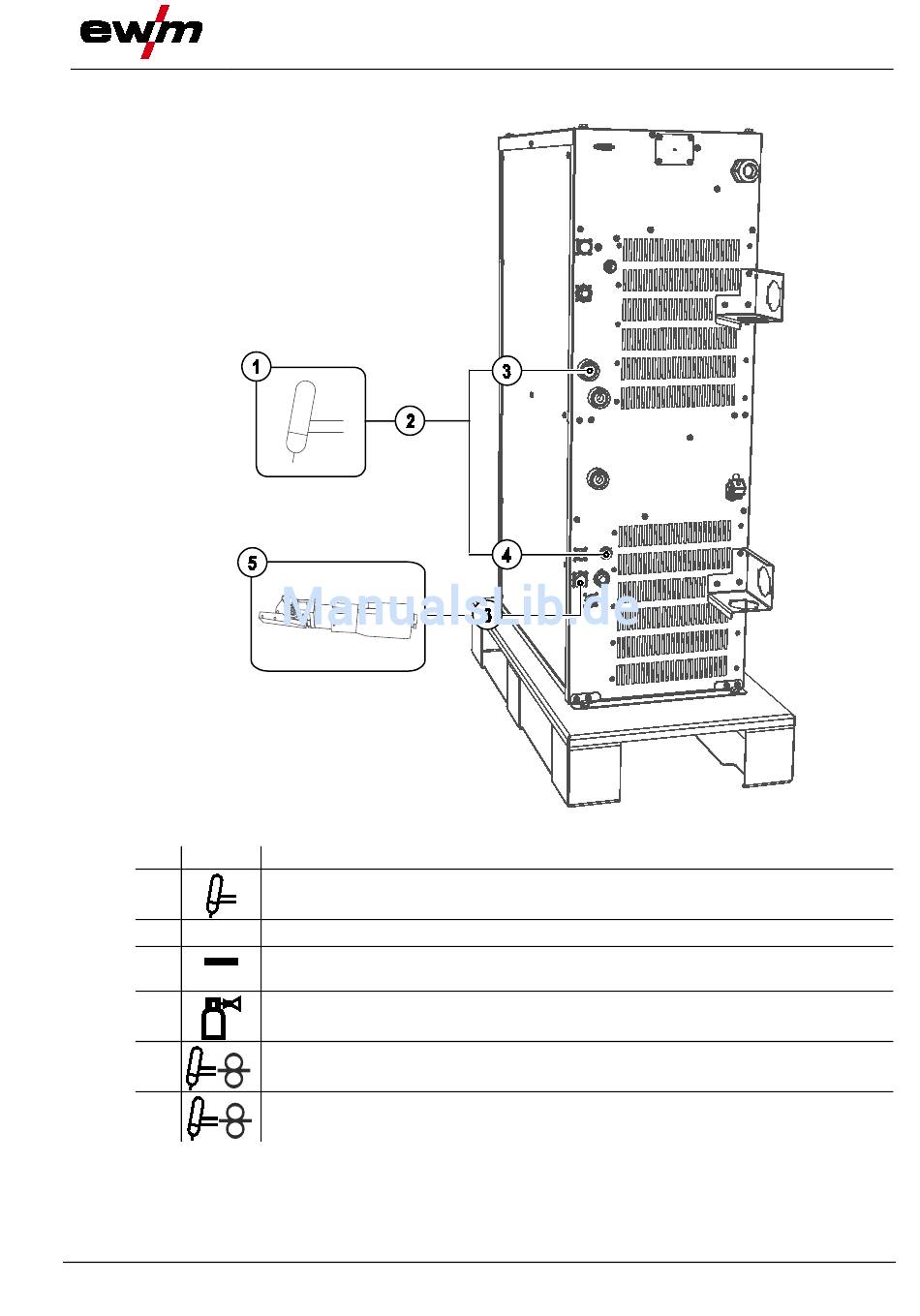

Abbildung 5-8
