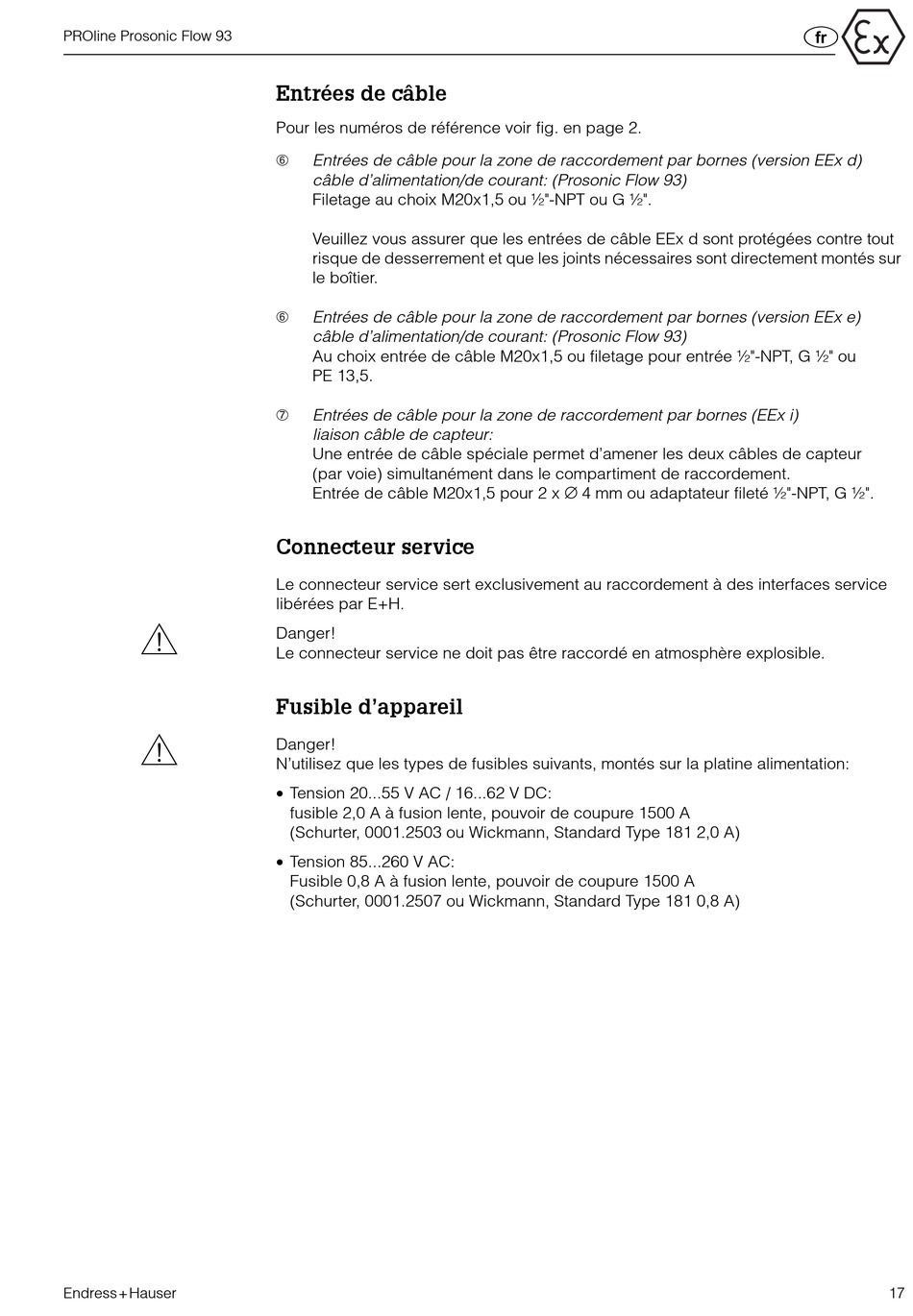

PROline Prosonic Flow 93
#
#
Endress+Hauser
Entrées de câble
Pour les numéros de référence voir fig. en page 2.
➅
Entrées de câble pour la zone de raccordement par bornes (version EEx d)
câble d'alimentation/de courant: (Prosonic Flow 93)
Filetage au choix M20x1,5 ou ½"-NPT ou G ½".
Veuillez vous assurer que les entrées de câble EEx d sont protégées contre tout
risque de desserrement et que les joints nécessaires sont directement montés sur
le boîtier.
➅
Entrées de câble pour la zone de raccordement par bornes (version EEx e)
câble d'alimentation/de courant: (Prosonic Flow 93)
Au choix entrée de câble M20x1,5 ou filetage pour entrée ½"-NPT, G ½" ou
PE 13,5.
➆
Entrées de câble pour la zone de raccordement par bornes (EEx i)
liaison câble de capteur:
Une entrée de câble spéciale permet d'amener les deux câbles de capteur
(par voie) simultanément dans le compartiment de raccordement.
Entrée de câble M20x1,5 pour 2 x ∅ 4 mm ou adaptateur fileté ½"-NPT, G ½".

Connecteur service

Le connecteur service sert exclusivement au raccordement à des interfaces service
libérées par E+H.
Danger!
Le connecteur service ne doit pas être raccordé en atmosphère explosible.
Fusible d'appareil
Danger!
N'utilisez que les types de fusibles suivants, montés sur la platine alimentation:
• Tension 20...55 V AC / 16...62 V DC:
fusible 2,0 A à fusion lente, pouvoir de coupure 1500 A
(Schurter, 0001.2503 ou Wickmann, Standard Type 181 2,0 A)
• Tension 85...260 V AC:
Fusible 0,8 A à fusion lente, pouvoir de coupure 1500 A
(Schurter, 0001.2507 ou Wickmann, Standard Type 181 0,8 A)
=
17
