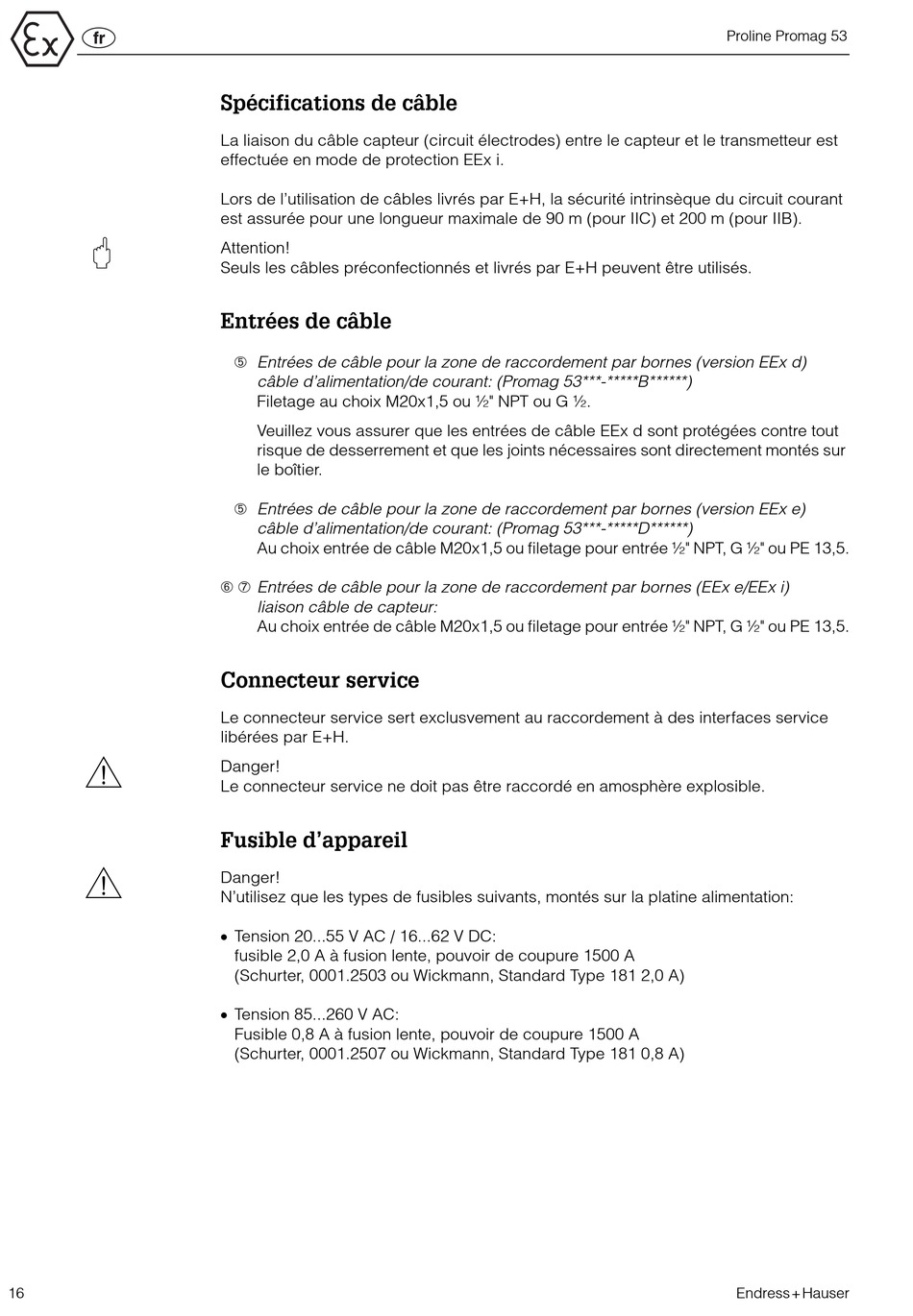

Spécifications de câble
La liaison du câble capteur (circuit électrodes) entre le capteur et le transmetteur est
effectuée en mode de protection EEx i.
Lors de l'utilisation de câbles livrés par E+H, la sécurité intrinsèque du circuit courant
est assurée pour une longueur maximale de 90 m (pour IIC) et 200 m (pour IIB).
Attention!
Seuls les câbles préconfectionnés et livrés par E+H peuvent être utilisés.
Entrées de câble
➄ Entrées de câble pour la zone de raccordement par bornes (version EEx d)
câble d'alimentation/de courant: (Promag 53***-*****B******)
Filetage au choix M20x1,5 ou ½" NPT ou G ½.
Veuillez vous assurer que les entrées de câble EEx d sont protégées contre tout
risque de desserrement et que les joints nécessaires sont directement montés sur
le boîtier.
➄ Entrées de câble pour la zone de raccordement par bornes (version EEx e)
câble d'alimentation/de courant: (Promag 53***-*****D******)
Au choix entrée de câble M20x1,5 ou filetage pour entrée ½" NPT, G ½" ou PE 13,5.
➅ ➆ Entrées de câble pour la zone de raccordement par bornes (EEx e/EEx i)
liaison câble de capteur:
Au choix entrée de câble M20x1,5 ou filetage pour entrée ½" NPT, G ½" ou PE 13,5.
Connecteur service
Le connecteur service sert exclusvement au raccordement à des interfaces service
libérées par E+H.
Danger!
Le connecteur service ne doit pas être raccordé en amosphère explosible.
Fusible d'appareil
Danger!
N'utilisez que les types de fusibles suivants, montés sur la platine alimentation:
• Tension 20...55 V AC / 16...62 V DC:
fusible 2,0 A à fusion lente, pouvoir de coupure 1500 A
(Schurter, 0001.2503 ou Wickmann, Standard Type 181 2,0 A)
• Tension 85...260 V AC:
Fusible 0,8 A à fusion lente, pouvoir de coupure 1500 A
(Schurter, 0001.2507 ou Wickmann, Standard Type 181 0,8 A)
