PROline Prosonic Flow 93
"
Endress+Hauser

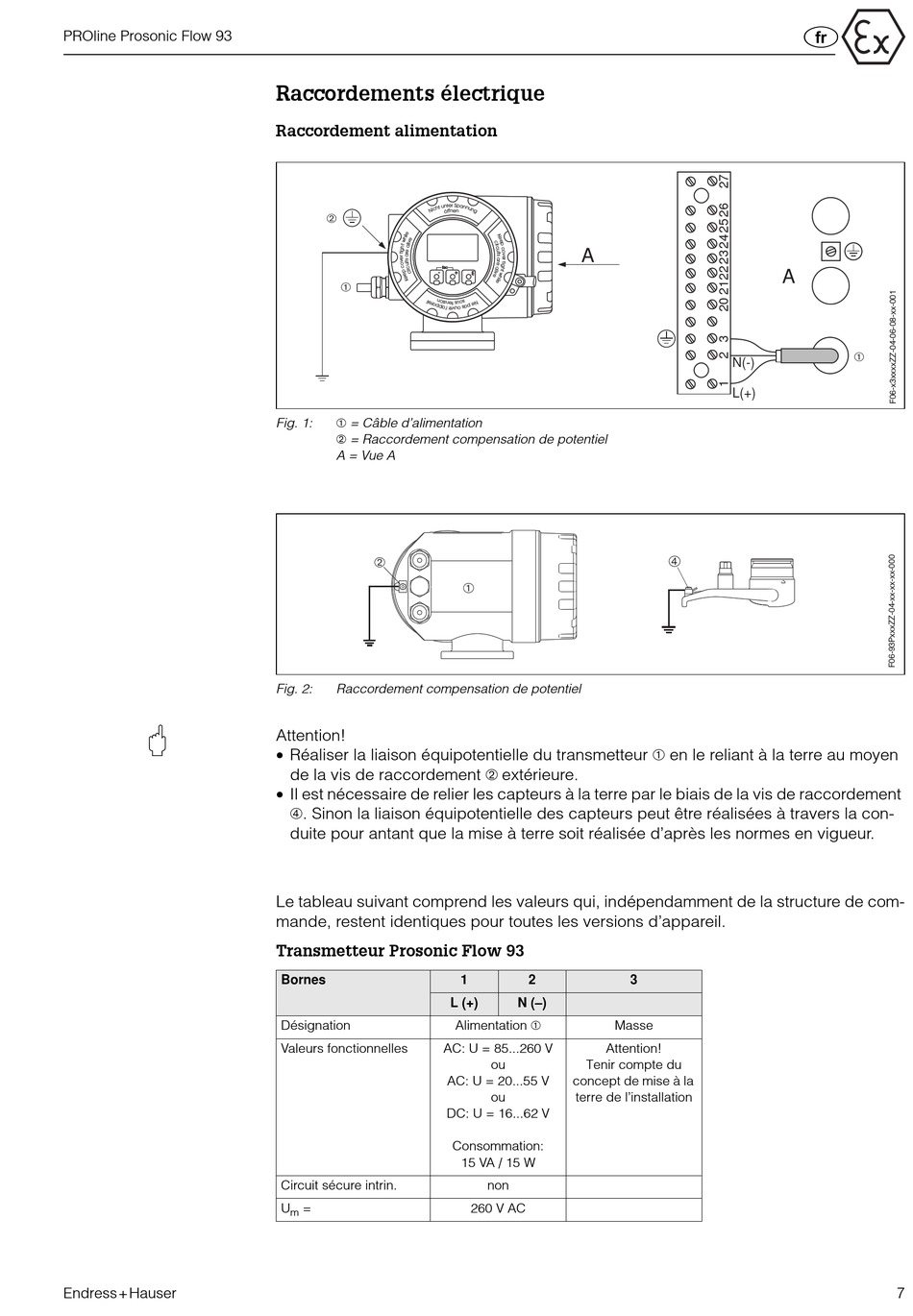

Raccordements électrique
Raccordement alimentation
➁
Esc
-
➀
➀ = Câble d'alimentation
Fig. 1:
➁ = Raccordement compensation de potentiel
A = Vue A
➁
Fig. 2: Raccordement compensation de potentiel
Attention!
• Réaliser la liaison équipotentielle du transmetteur ➀ en le reliant à la terre au moyen
de la vis de raccordement ➁ extérieure.
• Il est nécessaire de relier les capteurs à la terre par le biais de la vis de raccordement
➃. Sinon la liaison équipotentielle des capteurs peut être réalisées à travers la con-
duite pour antant que la mise à terre soit réalisée d'après les normes en vigueur.
Le tableau suivant comprend les valeurs qui, indépendamment de la structure de com-
mande, restent identiques pour toutes les versions d'appareil.
Transmetteur Prosonic Flow 93
Bornes
Désignation
Valeurs fonctionnelles AC: U = 85...260 V
AC: U = 20...55 V
DC: U = 16...62 V
Circuit sécure intrin.
U =
m
r
A
+
E
➀
1 2
L (+) N (–)
Alimentation ➀
Masse
Attention!
ou Tenir compte du
concept de mise à la
ou terre de l'installation
Consommation:
15 VA / 15 W
non
260 V AC
A
N(-)
L(+)
➃
3
=
➀
