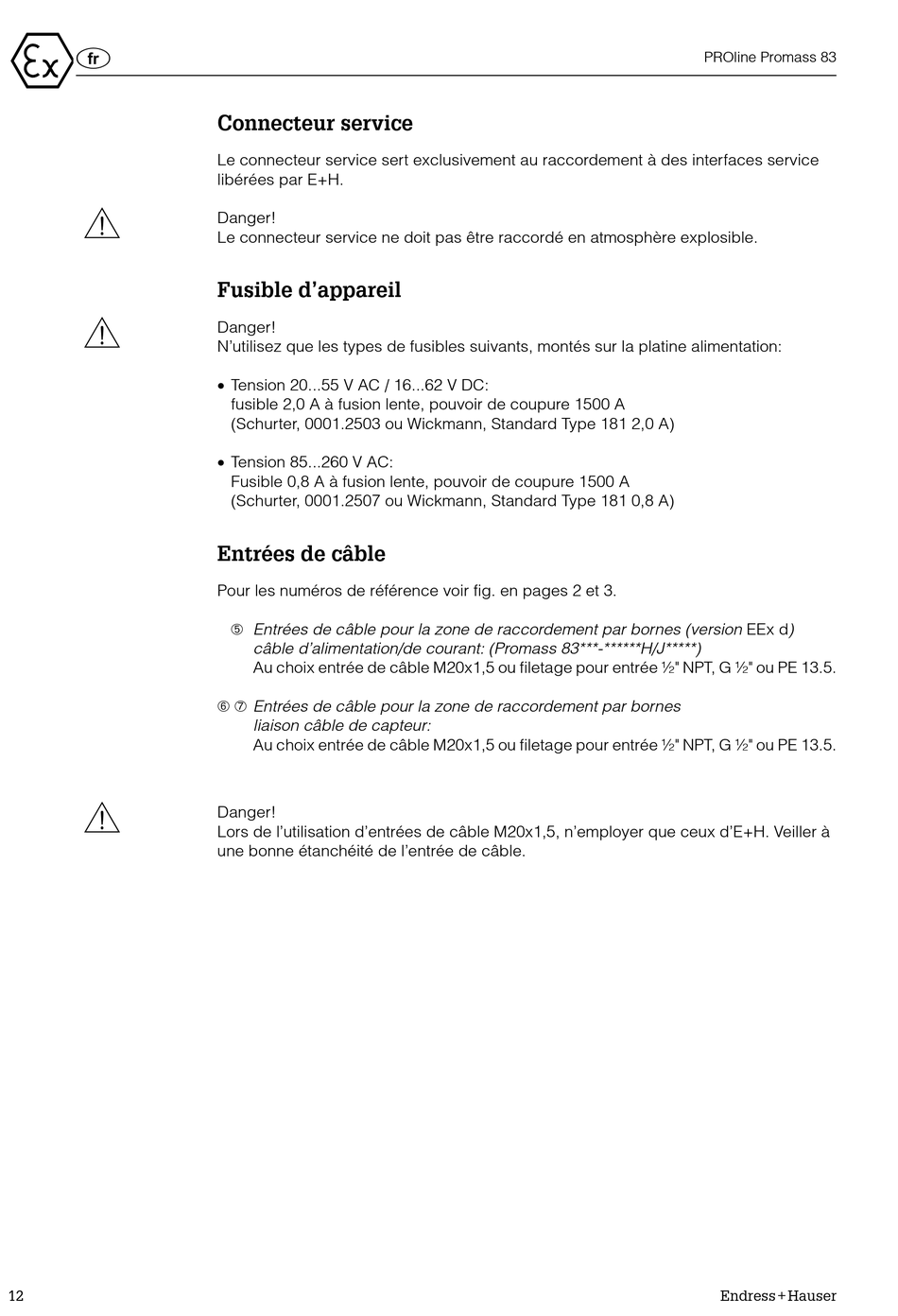

Connecteur service

Le connecteur service sert exclusivement au raccordement à des interfaces service
libérées par E+H.
Danger!
Le connecteur service ne doit pas être raccordé en atmosphère explosible.
Fusible d'appareil
Danger!
N'utilisez que les types de fusibles suivants, montés sur la platine alimentation:
N Tension 20...55 V AC / 16...62 V DC:
fusible 2,0 A à fusion lente, pouvoir de coupure 1500 A
(Schurter, 0001.2503 ou Wickmann, Standard Type 181 2,0 A)
N Tension 85...260 V AC:
Fusible 0,8 A à fusion lente, pouvoir de coupure 1500 A
(Schurter, 0001.2507 ou Wickmann, Standard Type 181 0,8 A)
Entrées de câble
Pour les numéros de référence voir fig. en pages 2 et 3.
➄ Entrées de câble pour la zone de raccordement par bornes (version EEx d)
câble d'alimentation/de courant: (Promass 83***-******H/J*****)
Au choix entrée de câble M20x1,5 ou filetage pour entrée ½" NPT, G ½" ou PE 13.5.
➅ ➆ Entrées de câble pour la zone de raccordement par bornes
liaison câble de capteur:
Au choix entrée de câble M20x1,5 ou filetage pour entrée ½" NPT, G ½" ou PE 13.5.
Danger!
Lors de l'utilisation d'entrées de câble M20x1,5, n'employer que ceux d'E+H. Veiller à
une bonne étanchéité de l'entrée de câble.
