PROline Prosonic Flow 93
Endress+Hauser
3
4.2
4.1
1.2
1
1.1

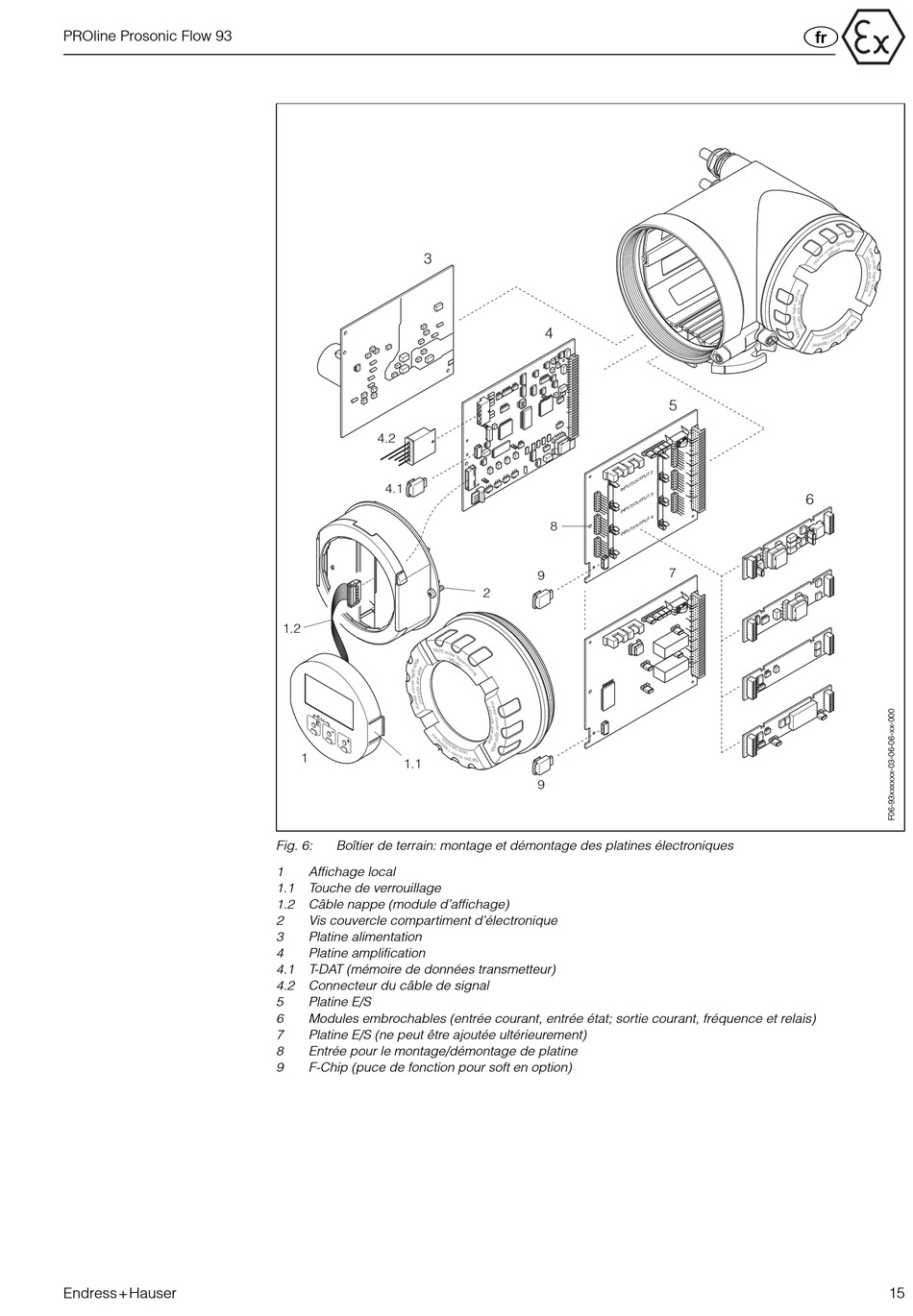

Fig. 6: Boîtier de terrain: montage et démontage des platines électroniques
1 Affichage local
1.1 Touche de verrouillage
1.2 Câble nappe (module d'affichage)
2 Vis couvercle compartiment d'électronique
3 Platine alimentation
4 Platine amplification
4.1 T-DAT (mémoire de données transmetteur)
4.2 Connecteur du câble de signal
5 Platine E/S
6 Modules embrochables (entrée courant, entrée état; sortie courant, fréquence et relais)
7 Platine E/S (ne peut être ajoutée ultérieurement)
8 Entrée pour le montage/démontage de platine
9 F-Chip (puce de fonction pour soft en option)
4
T 2
P U
U T
T / O
P U
I N
T 3
P U
U T
T / O
P U
I N
T 4
P U
8
U T
T / O
P U
I N
9
2
9
=
5
6
7
15
