Spécifications de câble
Le câble de liaison (circuit d'électrodes) entre capteur de mesure et transmetteur est
réalisé en mode de protection EEx i.
• Les câbles sont disponibles dans les longueurs suivantes: 5 m, 10 m, 15 m et 30 m.
• Pour le matériau des gaines du câble on pourra choisir entre PTFE et PVC.
Attention!
Il convient d'utiliser les câbles préconfectionnés et livrés avec chaque paire de cap-
teurs par E+H au départ usine.
Raccordement des câbles de liaison
Danger!
• Couper l'alimentation avant d'ouvrir le compartiment de raccordement. Ne pas instal-
ler ni câbler l'appareil sous tension. Un non-respect de ces consignes peut entrainer
la détérioration de composants électroniques.
B
a

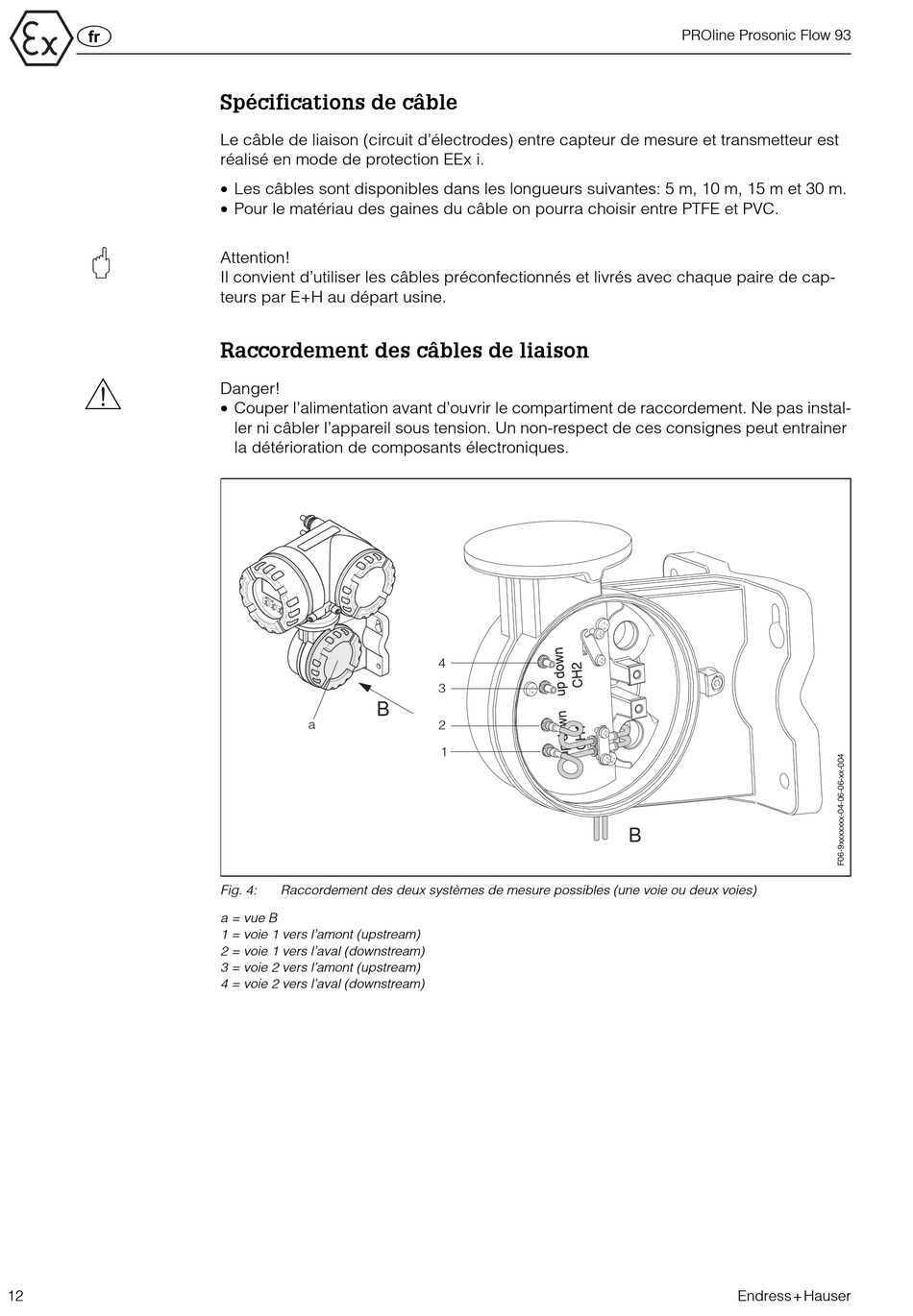

Fig. 4: Raccordement des deux systèmes de mesure possibles (une voie ou deux voies)
a = vue B
1 = voie 1 vers l'amont (upstream)
2 = voie 1 vers l'aval (downstream)
3 = voie 2 vers l'amont (upstream)
4 = voie 2 vers l'aval (downstream)
4
3
2
1
