Endress+Hauser PROline Prosonic Flow 93 Ex-Dokumentation Zu Den Betriebsanleitungen Seite 44

=
Commande par terminal
portable HART DXR 75
I
O
(version Ex , seulement pour
circuits de courant à sécurité
intrinsèque )
➀

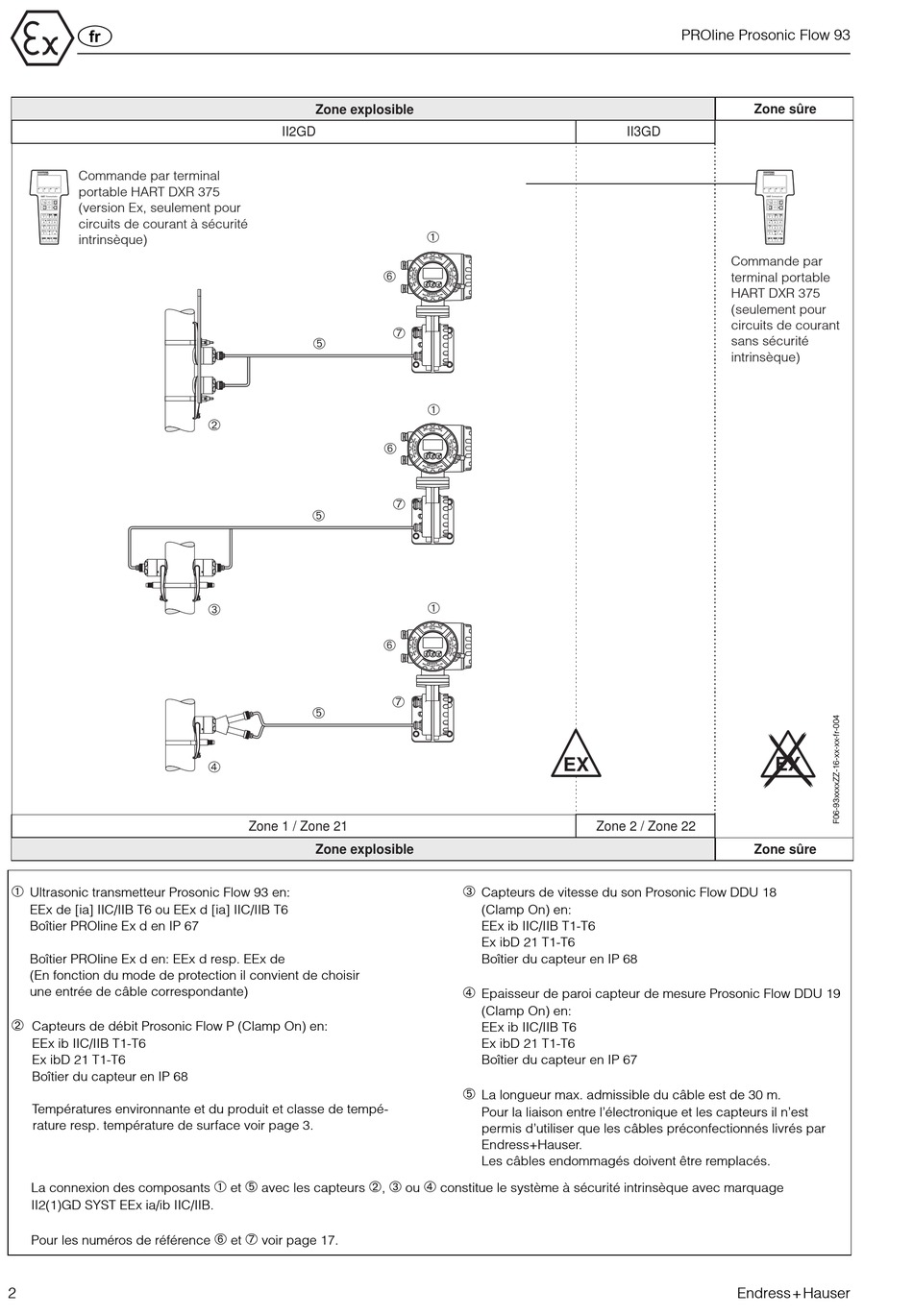

Ultrasonic transmetteur Prosonic Flow 93 en:
EEx de [ia] IIC/IIB T6 ou EEx d [ia] IIC/IIB T6
Boîtier PROline Ex d en IP 67
Boîtier PROline Ex d en: EEx d resp. EEx de
(En fonction du mode de protection il convient de choisir
une entrée de câble correspondante)
➁
Capteurs de débit Prosonic Flow P (Clamp On) en:
EEx ib IIC/IIB T1-T6
Ex ibD 21 T1-T6
Boîtier du capteur en IP 68
Températures environnante et du produit et classe de tempé-
rature resp. température de surface voir page 3.
La connexion des composants
II2(1)GD SYST EEx ia/ib IIC/IIB.
Pour les numéros de référence
2
Zone explosible
II2GD
3
➄
➁
➄
➂
➄
➃
Zone 1 / Zone 21
Zone explosible
➀ ➄ ➁
et avec les capteurs
➅ ➆
et voir page 17.
➀
r
➅
Esc
- + E
➆
➀
r
➅
Esc
- + E
➆
➀
r
➅
Esc
- + E
➆
➂
Capteurs de vitesse du son Prosonic Flow DDU 18
(Clamp On) en:
EEx ib IIC/IIB T1-T6
Ex ibD 21 T1-T6
Boîtier du capteur en IP 68
➃
Epaisseur de paroi capteur de mesure Prosonic Flow DDU 19
(Clamp On) en:
EEx ib IIC/IIB T6
Ex ibD 21 T1-T6
Boîtier du capteur en IP 67
➄
La longueur max. admissible du câble est de 30 m.
Pour la liaison entre l'électronique et les capteurs il n'est
permis d'utiliser que les câbles préconfectionnés livrés par
Endress+Hauser.
Les câbles endommagés doivent être remplacés.
➂ ➃
, ou constitue le système à sécurité intrinsèque avec marquage
PROline Prosonic Flow 93
II3GD
Commande par
terminal portable
HART DXR 75
( seulement pour
circuits de courant
sans sécurité
intrinsèque)
EX
Zone 2 / Zone 22
Zone sûre
I
O
3
EX
Zone sûre
Endress+Hauser
