Vorgehensweise:

Warnung!

Achten Sie darauf, dass kein Staub in den Messumformer eindringt.

1. Messumformer: Deckel (a, Abb. 4) vom Anschlussklemmenraum entfernen.

2. Blinddeckel für die Kabeleinführungen für Kanal 1 bzw. Kanal 2 entfernen.

3. Spezialkabeleinführung (welche mit den Sensoren mitgeliefert wird) demontieren.

Beide Sensorverbindungskabel durch den Deckel (b) der Kabelverschraubung in

den Anschlussklemmenraum führen.

4. Die Kabelfesthaltehülsen (c) der beiden Sensorkabel exakt nebeneinander platzie-

ren (Detail C). Erdkontaktklemmen (d) in Position und festschrauben.

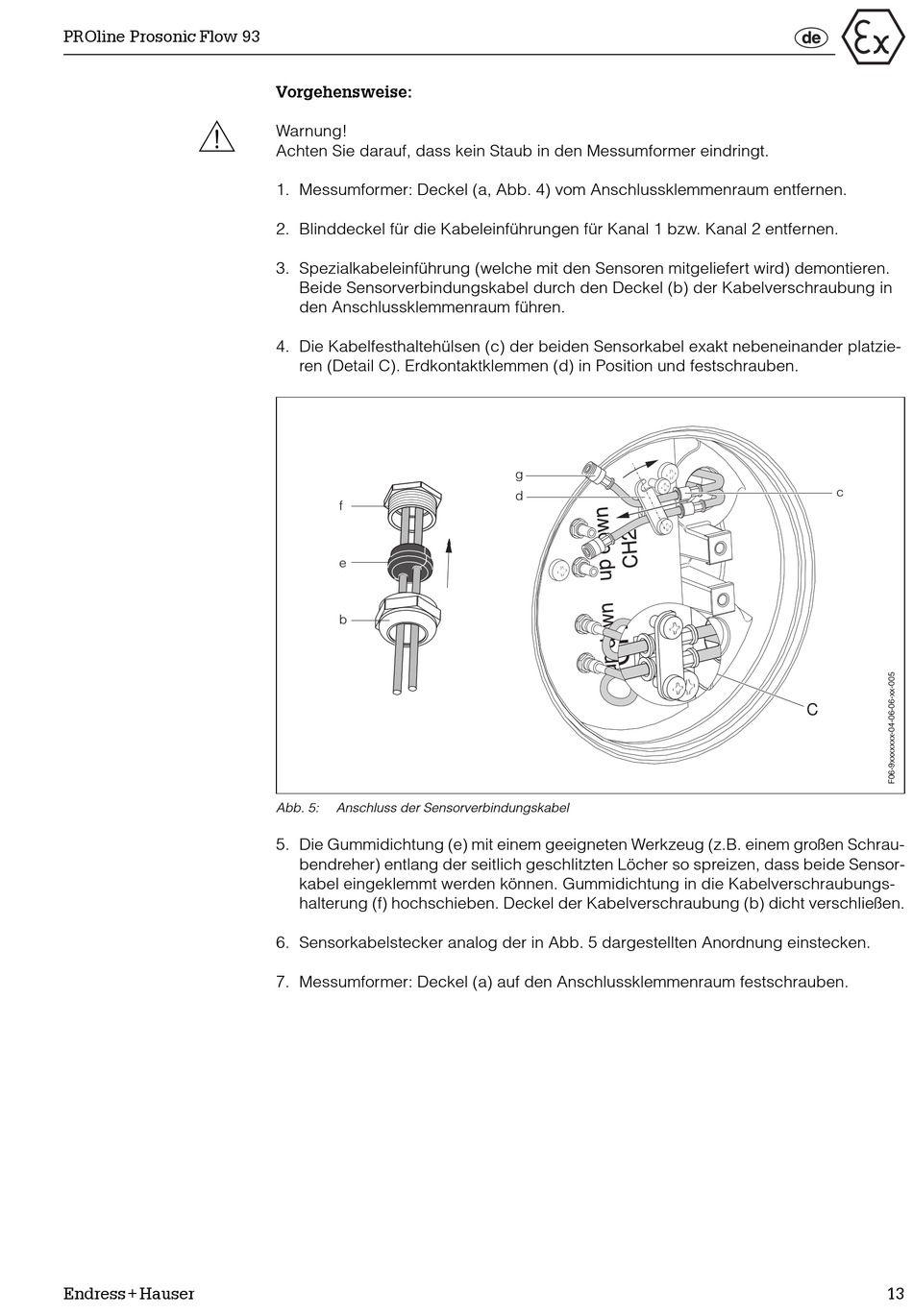

Abb. 5:

Anschluss der Sensorverbindungskabel

5. Die Gummidichtung (e) mit einem geeigneten Werkzeug (z.B. einem großen Schrau-

bendreher) entlang der seitlich geschlitzten Löcher so spreizen, dass beide Sensor-

kabel eingeklemmt werden können. Gummidichtung in die Kabelverschraubungs-

halterung (f) hochschieben. Deckel der Kabelverschraubung (b) dicht verschließen.

6. Sensorkabelstecker analog der in Abb. 5 dargestellten Anordnung einstecken.

7. Messumformer: Deckel (a) auf den Anschlussklemmenraum festschrauben.
