▪ Gefährliche Bauteile innerhalb der Anlage mit einem
bauseitigen Berührungsschutz ausstatten.
▪ Den Arbeitsbereich kennzeichnen und absichern.
▪ Für einen sicheren Arbeitsablauf die Arbeitseinteilung
des Personals definieren.
Kindern und Personen unter 16 Jahren oder mit einge-
schränkten physischen, sensorischen oder geistigen
Fähigkeiten ist der Umgang mit dem Produkt untersagt!
Eine Fachkraft muss Personen unter 18 Jahren beauf-
sichtigen!
3
Einsatz/Verwendung
3.1
Bestimmungsgemäße Verwendung
Die Tauchmotorpumpen eignen sich zur Förderung von:
▪ Abwasser mit Fäkalien (nach EN 12050-1)
▪ Schmutzwasser (mit geringen Mengen Sand und Kies)
▪ Fördermedien mit Trockensubstanzen bis max. 8 %
3.2
Nichtbestimmungsgemäße Verwendung
GEFAHR
Explosion durch Fördern explosiver Medien!
Das Fördern von leicht entzündlichen und explosi-
ven Medien (Benzin, Kerosin usw.) in ihrer reinen
Form ist strengstens verboten. Es besteht Lebens-
gefahr durch Explosion! Die Pumpen sind für diese
Medien nicht konzipiert.
GEFAHR
Gefahr durch gesundheitsgefährdende Medi-
en!
Wenn die Pumpe in gesundheitsgefährdenden
Medien verwendet wird, die Pumpe nach dem Aus-
bau und vor allen weiteren Arbeiten dekontaminie-
ren! Es besteht Lebensgefahr! Angaben der Be-
triebsordnung beachten! Der Betreiber muss sicher-
stellen, dass das Personal die Betriebsordnung er-
halten und gelesen hat!
Die Tauchmotorpumpen dürfen nicht verwendet wer-
den zur Förderung von:
▪ Trinkwasser
▪ Fördermedien mit harten Bestandteilen (z. B. Steine,
Holz, Metall usw.)
▪ Fördermedien mit großen Mengen abrasiver Inhaltss-
toffe (z. B. Sand, Kies).
Zur bestimmungsgemäßen Verwendung gehört auch
die Einhaltung dieser Anleitung. Jede darüber hinaus-
Einbau- und Betriebsanleitung Wilo-Rexa FIT
Einsatz/Verwendung
4
4.1

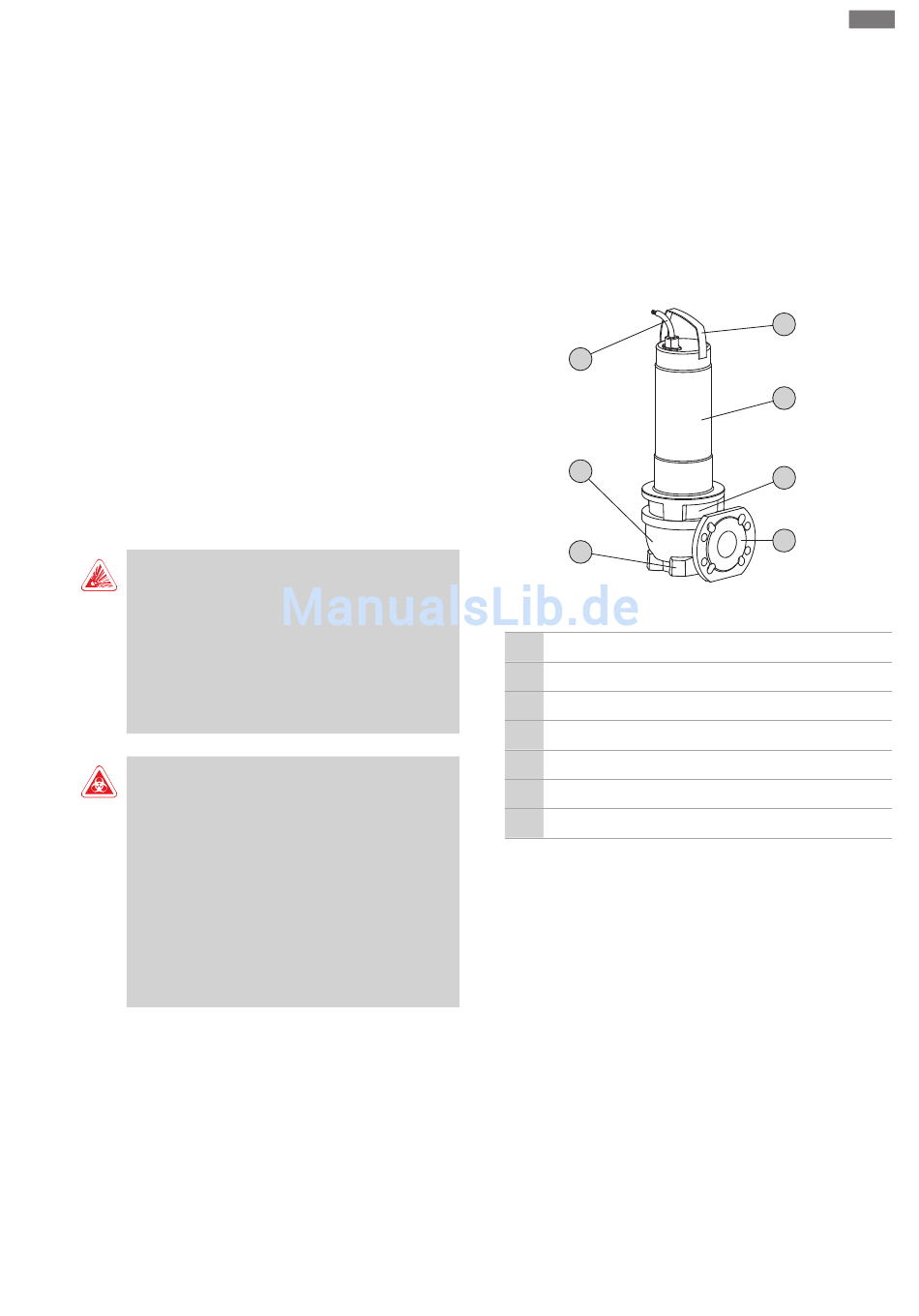

Fig. 1: Übersicht
1
2
3
4
5
6
7
4.1.1
4.1.2
gehende Verwendung gilt als nichtbestimmungsge-
mäß.
Produktbeschreibung
Konstruktion
Abwasser-Tauchmotorpumpe als überflutbares Block-
aggregat für den intermittierenden Betrieb in Nassauf-
stellung.
7
6
5
Tragegriff/Anschlagpunkt
Motor
Dichtungsgehäuse
Druckstutzen
Saugstutzen
Hydraulikgehäuse
Stromzuführungsleitung
Hydraulik
Kreiselhydraulik mit Freistromlaufrad und druckseitig
horizontalem Flanschanschluss.
Die Hydraulik ist nicht selbstansaugend, d. h. das För-
dermedium muss selbständig oder mit Vordruck zulau-
fen.
Motor
Als Antrieb kommen oberflächengekühlte Motoren in
Wechselstrom- oder Drehstromausführung zum Ein-
satz. Die Kühlung erfolgt durch das umgebende Medi-
um. Die Abwärme wird über das Motorgehäuse direkt
an das Fördermedium abgegeben. Der Motor kann
während des Betriebs austauchen.
Bei den Wechselstrommotoren ist der Betriebskonden-
sator im Motor integriert. Das Anschlusskabel ist in den
folgenden Ausführungen verfügbar:
de
1
2
3
4
9
