JUKI IP-100 Betriebsanleitung Seite 11

8
!0

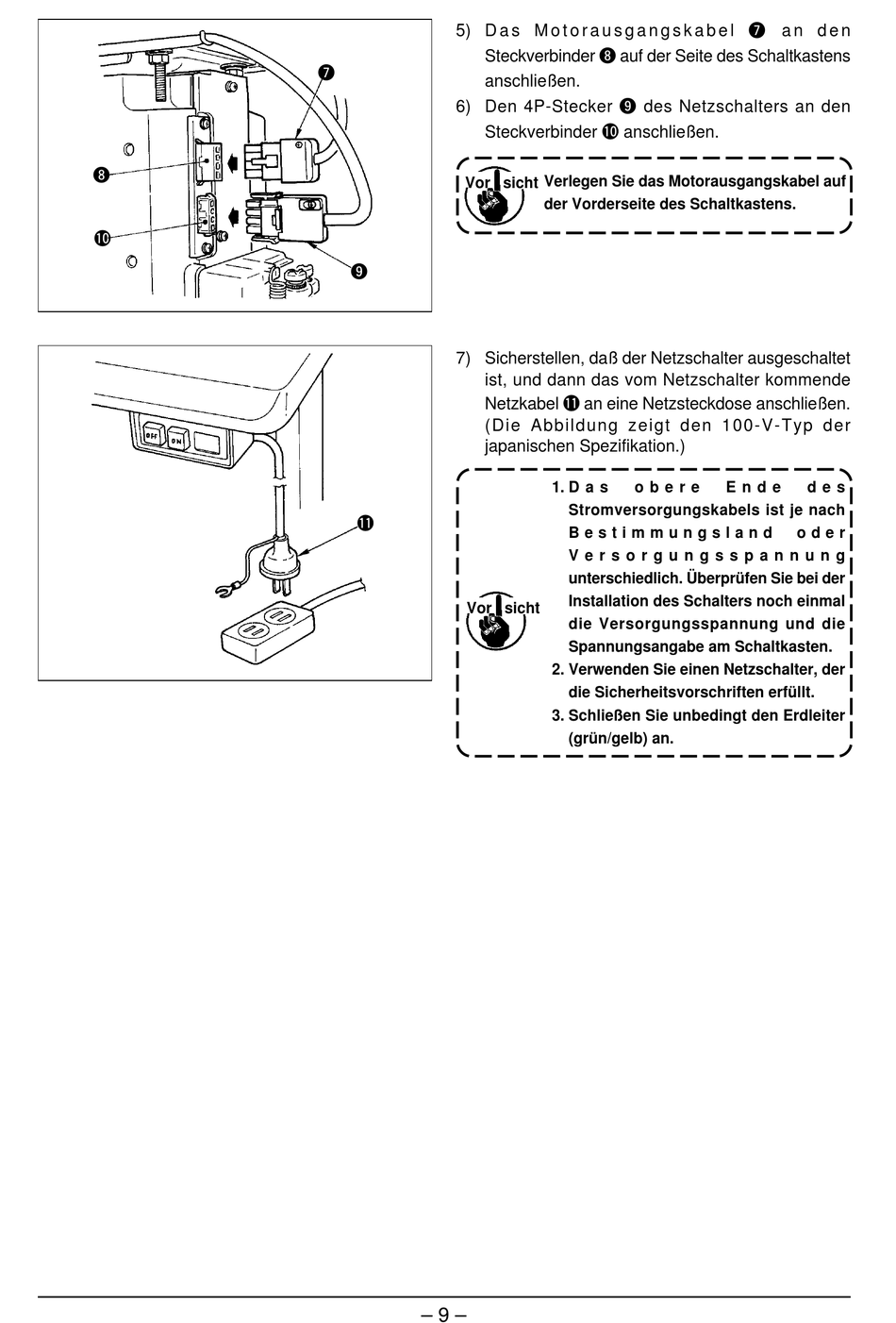

5) D a s M o t o r a u s g a n g s k a b e l 7 a n d e n
Steckverbinder 8 auf der Seite des Schaltkastens
7
anschließen.
6) Den 4P-Stecker 9 des Netzschalters an den
Steckverbinder !0 anschließen.
Vor sicht
9
7) Sicherstellen, daß der Netzschalter ausgeschaltet
ist, und dann das vom Netzschalter kommende
Netzkabel !1 an eine Netzsteckdose anschließen.
(Die Abbildung zeigt den 100-V-Typ der
japanischen Spezifikation.)
!1
Vor sicht
– 9 –
Verlegen Sie das Motorausgangskabel auf
der Vorderseite des Schaltkastens.
1. D a s o b e r e
Stromversorgungskabels ist je nach
B e s t i m m u n g s l a n d
V e r s o r g u n g s s p a n n u n g
unterschiedlich. Überprüfen Sie bei der
Installation des Schalters noch einmal
die Versorgungsspannung und die
Spannungsangabe am Schaltkasten.
2. Verwenden Sie einen Netzschalter, der
die Sicherheitsvorschriften erfüllt.
3. Schließen Sie unbedingt den Erdleiter
(grün/gelb) an.
E n d e d e s
o d e r
