JUKI IP-100 Betriebsanleitung Seite 8

!1
6
A
8
!3
!2
!4
!9
!5
!6

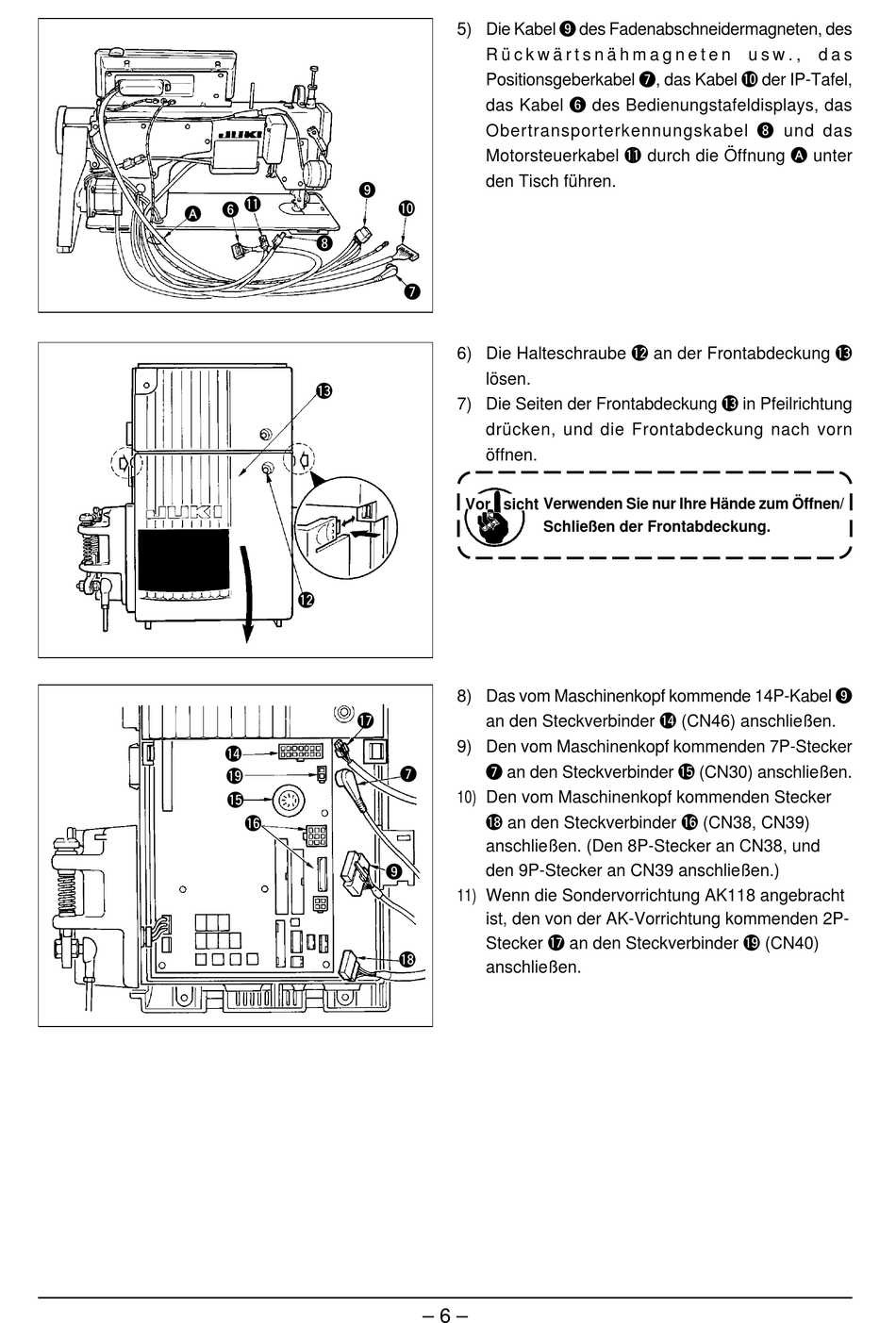

5) Die Kabel 9 des Fadenabschneidermagneten, des
R ü c k w ä r t s n ä h m a g n e t e n u s w . , d a s
Positionsgeberkabel 7, das Kabel !0 der IP-Tafel,
das Kabel 6 des Bedienungstafeldisplays, das
Obertransporterkennungskabel 8 und das
Motorsteuerkabel !1 durch die Öffnung A unter
den Tisch führen.
9
!0
7
6) Die Halteschraube !2 an der Frontabdeckung !3
lösen.
7) Die Seiten der Frontabdeckung !3 in Pfeilrichtung
drücken, und die Frontabdeckung nach vorn
öffnen.
Vor sicht
8) Das vom Maschinenkopf kommende 14P-Kabel 9
!7
an den Steckverbinder !4 (CN46) anschließen.
9) Den vom Maschinenkopf kommenden 7P-Stecker
7 an den Steckverbinder !5 (CN30) anschließen.
7
10) Den vom Maschinenkopf kommenden Stecker
!8 an den Steckverbinder !6 (CN38, CN39)
anschließen. (Den 8P-Stecker an CN38, und
9 den 9P-Stecker an CN39 anschließen.)
11) Wenn die Sondervorrichtung AK118 angebracht
ist, den von der AK-Vorrichtung kommenden 2P-
Stecker !7 an den Steckverbinder !9 (CN40)
!8
anschließen.
– 6 –
Verwenden Sie nur Ihre Hände zum Öffnen/
Schließen der Frontabdeckung.
