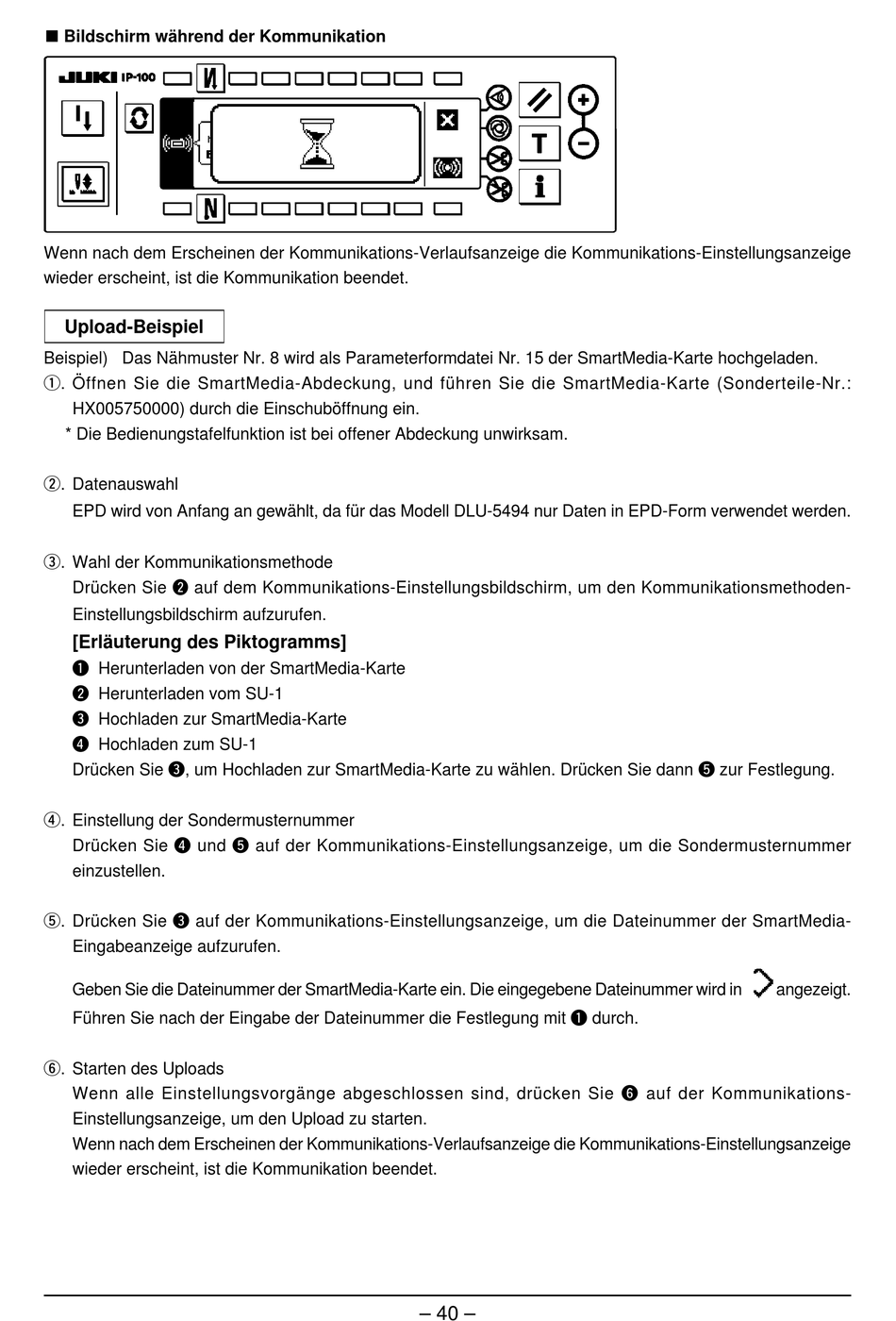

■ Bildschirm während der Kommunikation
Wenn nach dem Erscheinen der Kommunikations-Verlaufsanzeige die Kommunikations-Einstellungsanzeige
wieder erscheint, ist die Kommunikation beendet.
Upload-Beispiel
Beispiel) Das Nähmuster Nr. 8 wird als Parameterformdatei Nr. 15 der SmartMedia-Karte hochgeladen.
1. Öffnen Sie die SmartMedia-Abdeckung, und führen Sie die SmartMedia-Karte (Sonderteile-Nr.:
HX005750000) durch die Einschuböffnung ein.
* Die Bedienungstafelfunktion ist bei offener Abdeckung unwirksam.
2. Datenauswahl
EPD wird von Anfang an gewählt, da für das Modell DLU-5494 nur Daten in EPD-Form verwendet werden.
3. Wahl der Kommunikationsmethode
Drücken Sie 2 auf dem Kommunikations-Einstellungsbildschirm, um den Kommunikationsmethoden-
Einstellungsbildschirm aufzurufen.
[Erläuterung des Piktogramms]
1 Herunterladen von der SmartMedia-Karte
2 Herunterladen vom SU-1
3 Hochladen zur SmartMedia-Karte
4 Hochladen zum SU-1
Drücken Sie 3, um Hochladen zur SmartMedia-Karte zu wählen. Drücken Sie dann 5 zur Festlegung.
4. Einstellung der Sondermusternummer
Drücken Sie 4 und 5 auf der Kommunikations-Einstellungsanzeige, um die Sondermusternummer
einzustellen.
5. Drücken Sie 3 auf der Kommunikations-Einstellungsanzeige, um die Dateinummer der SmartMedia-
Eingabeanzeige aufzurufen.
Geben Sie die Dateinummer der SmartMedia-Karte ein. Die eingegebene Dateinummer wird in
Führen Sie nach der Eingabe der Dateinummer die Festlegung mit 1 durch.
6. Starten des Uploads
Wenn alle Einstellungsvorgänge abgeschlossen sind, drücken Sie 6 auf der Kommunikations-
Einstellungsanzeige, um den Upload zu starten.
Wenn nach dem Erscheinen der Kommunikations-Verlaufsanzeige die Kommunikations-Einstellungsanzeige
wieder erscheint, ist die Kommunikation beendet.
– 40 –
