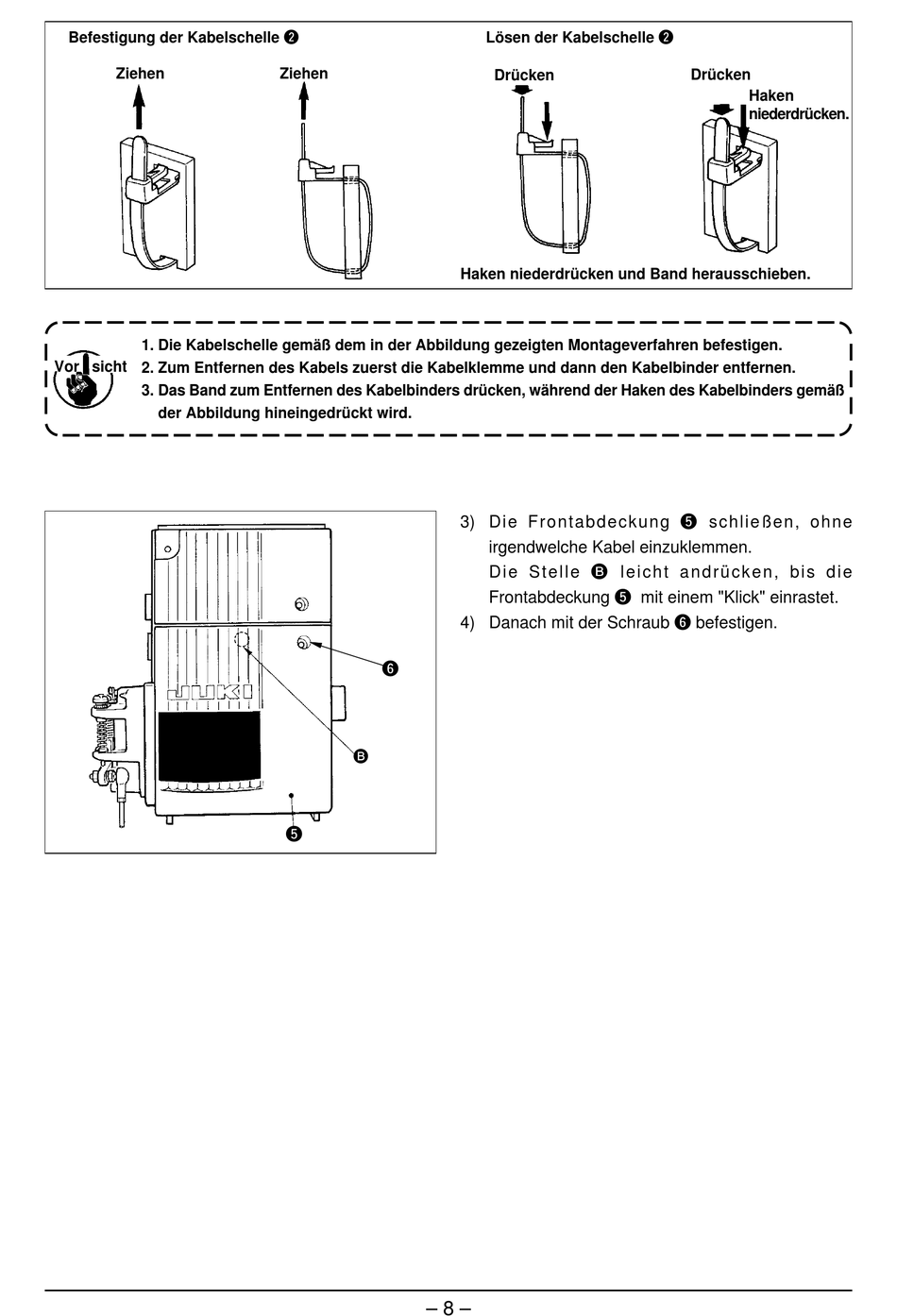

Befestigung der Kabelschelle 2
Ziehen
1. Die Kabelschelle gemäß dem in der Abbildung gezeigten Montageverfahren befestigen.
Vor sicht
2. Zum Entfernen des Kabels zuerst die Kabelklemme und dann den Kabelbinder entfernen.
3. Das Band zum Entfernen des Kabelbinders drücken, während der Haken des Kabelbinders gemäß
der Abbildung hineingedrückt wird.
Ziehen
6
B
5
– 8 –
Lösen der Kabelschelle 2
Drücken
Haken niederdrücken und Band herausschieben.
3) Die Frontabdeckung 5 schließen, ohne
irgendwelche Kabel einzuklemmen.
D i e S t e l l e B l e i c h t a n d r ü c k e n , b i s d i e
Frontabdeckung 5 mit einem "Klick" einrastet.
4) Danach mit der Schraub 6 befestigen.
Drücken
Haken
niederdrücken.
