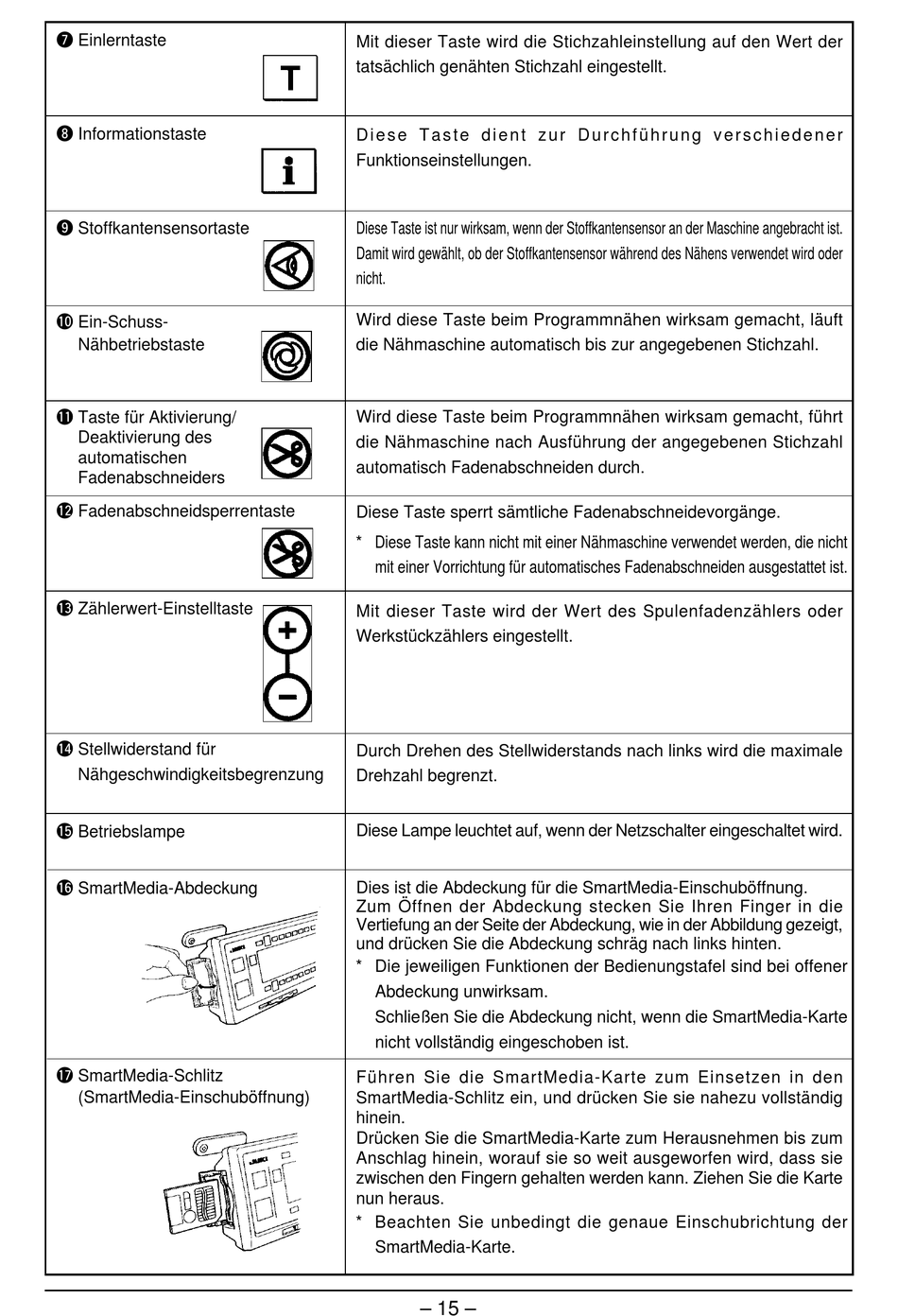

JUKI IP-100 Betriebsanleitung Seite 17

u Einlerntaste
i Informationstaste
o Stoffkantensensortaste
!0 Ein-Schuss-
Nähbetriebstaste
!1 Taste für Aktivierung/
Deaktivierung des
automatischen
Fadenabschneiders
!2 Fadenabschneidsperrentaste
!3 Zählerwert-Einstelltaste
!4 Stellwiderstand für
Nähgeschwindigkeitsbegrenzung
!5 Betriebslampe
!6 SmartMedia-Abdeckung
!7 SmartMedia-Schlitz
(SmartMedia-Einschuböffnung)
Mit dieser Taste wird die Stichzahleinstellung auf den Wert der
tatsächlich genähten Stichzahl eingestellt.
D i e s e T a s t e d i e n t z u r D u r c h f ü h r u n g v e r s c h i e d e n e r
Funktionseinstellungen.
Diese Taste ist nur wirksam, wenn der Stoffkantensensor an der Maschine angebracht ist.
Damit wird gewählt, ob der Stoffkantensensor während des Nähens verwendet wird oder
nicht.
Wird diese Taste beim Programmnähen wirksam gemacht, läuft
die Nähmaschine automatisch bis zur angegebenen Stichzahl.
Wird diese Taste beim Programmnähen wirksam gemacht, führt
die Nähmaschine nach Ausführung der angegebenen Stichzahl
automatisch Fadenabschneiden durch.
Diese Taste sperrt sämtliche Fadenabschneidevorgänge.
* Diese Taste kann nicht mit einer Nähmaschine verwendet werden, die nicht
mit einer Vorrichtung für automatisches Fadenabschneiden ausgestattet ist.
Mit dieser Taste wird der Wert des Spulenfadenzählers oder
Werkstückzählers eingestellt.
Durch Drehen des Stellwiderstands nach links wird die maximale
Drehzahl begrenzt.
Diese Lampe leuchtet auf, wenn der Netzschalter eingeschaltet wird.
Dies ist die Abdeckung für die SmartMedia-Einschuböffnung.
Zum Öffnen der Abdeckung stecken Sie Ihren Finger in die
Vertiefung an der Seite der Abdeckung, wie in der Abbildung gezeigt,
und drücken Sie die Abdeckung schräg nach links hinten.
* Die jeweiligen Funktionen der Bedienungstafel sind bei offener
Abdeckung unwirksam.
Schließen Sie die Abdeckung nicht, wenn die SmartMedia-Karte
nicht vollständig eingeschoben ist.
Führen Sie die SmartMedia-Karte zum Einsetzen in den
SmartMedia-Schlitz ein, und drücken Sie sie nahezu vollständig
hinein.
Drücken Sie die SmartMedia-Karte zum Herausnehmen bis zum
Anschlag hinein, worauf sie so weit ausgeworfen wird, dass sie
zwischen den Fingern gehalten werden kann. Ziehen Sie die Karte
nun heraus.
* Beachten Sie unbedingt die genaue Einschubrichtung der
SmartMedia-Karte.
– 15 –
