Anwendungsbeispiele

Zwei Signale messen

Sie testen ein Gerät und müssen die Verstärkung des Audio-
Verstärkers messen. Sie haben einen Audiosignalerzeuger, der am

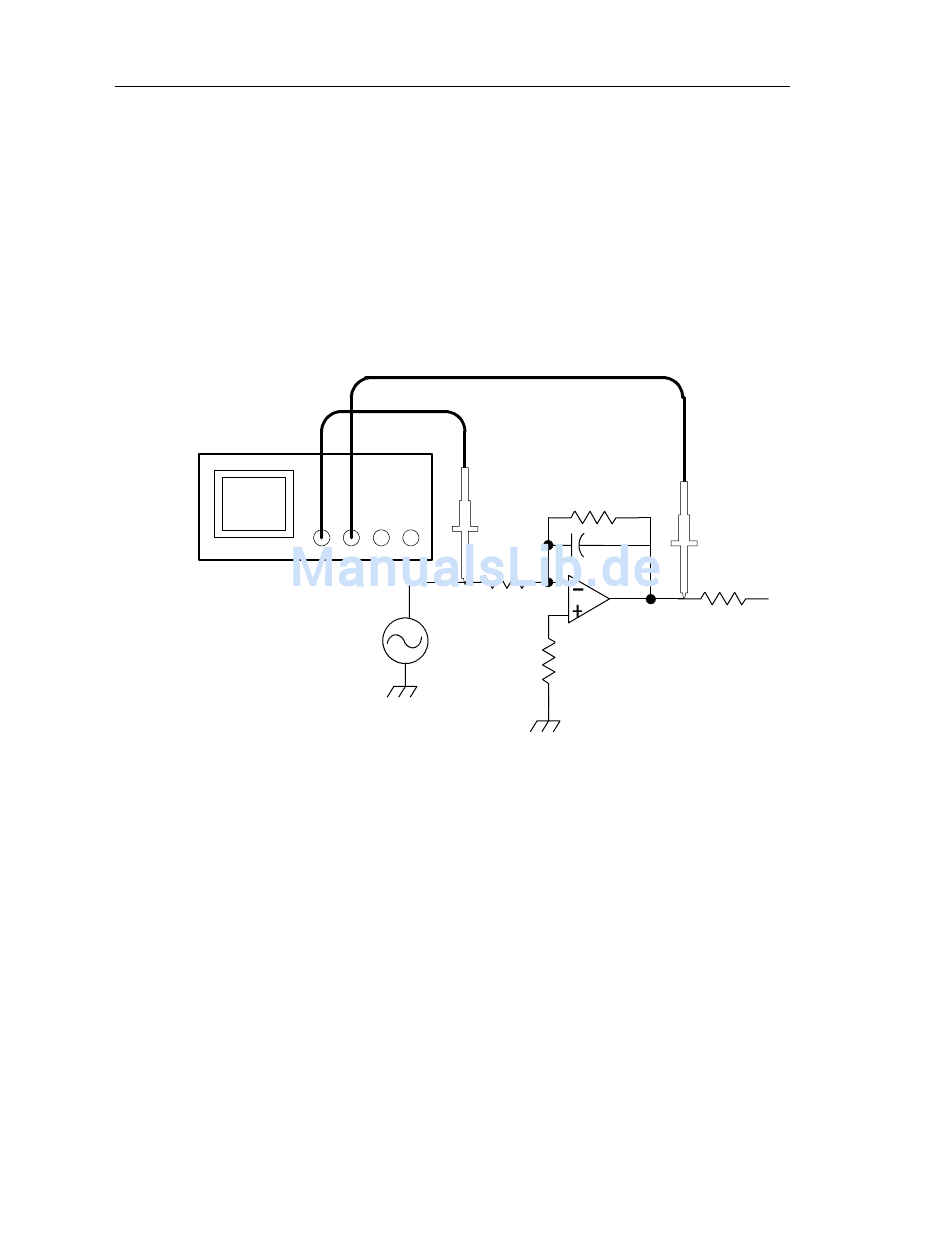

Verstärkereingang ein Signal eingeben kann. Schließen Sie am
Verstärkereingang und -ausgang zwei Oszilloskopkanäle wie
abgebildet an. Messen Sie beide Signalpegel und verwenden Sie
diese Messungen, um die Verstärkung zu berechnen.
Um die an die Kanäle 1 und 2 angeschlossenen Signale anzuzeigen,
gehen Sie wie folgt vor:
1. Drücken Sie auf die Tasten CH 1 und CH 2, um beide Kanäle zu
aktivieren.
2. Drücken Sie auf AUTOSET.
2- 4
Ch 1 Ch 2
