Tektronix TDS3000B Benutzerhandbuch Seite 125

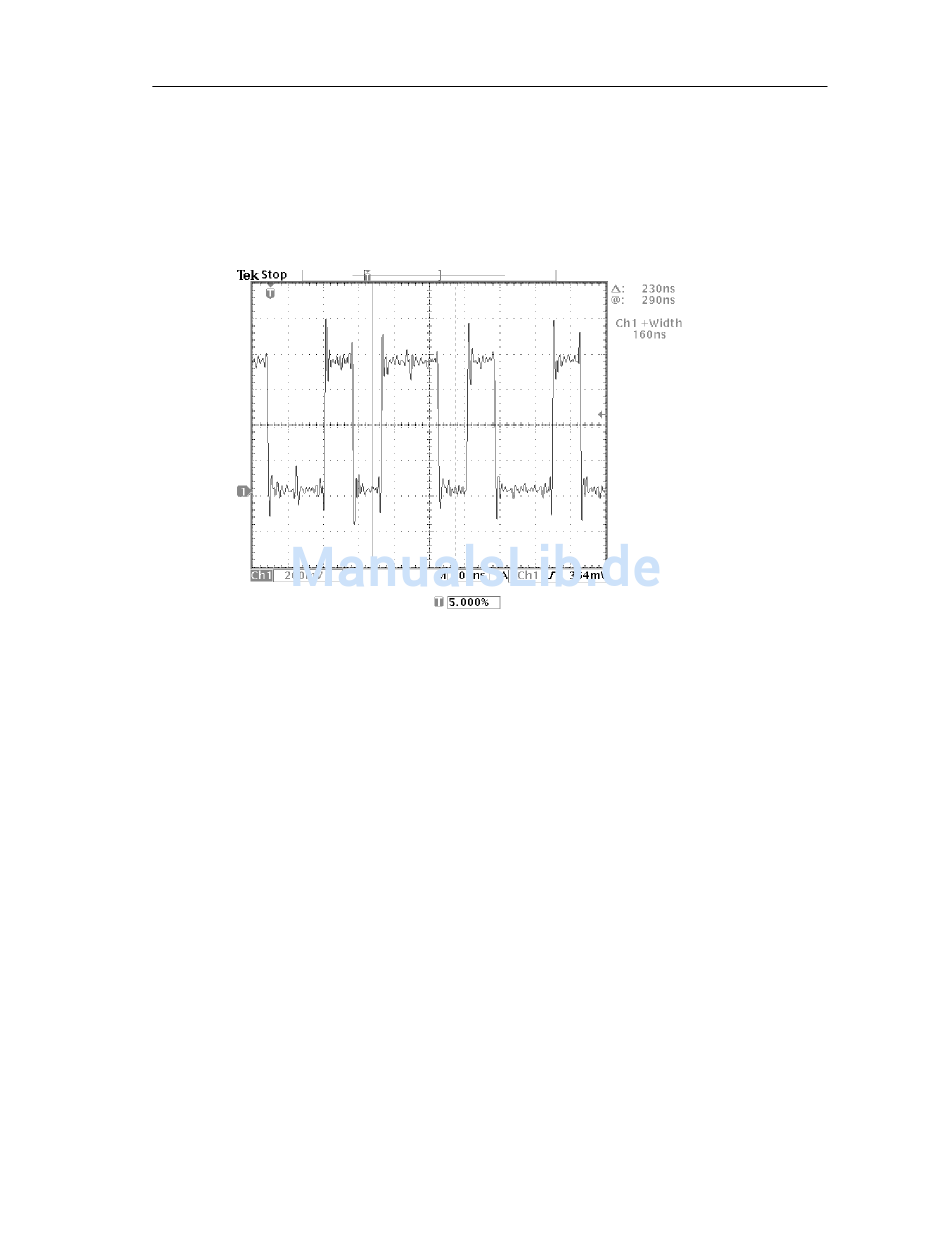

Im nachfolgenden Beispiel umkreisen die Cursor den zweiten nach
positiv gehenden Impuls, so daß das Oszilloskop die Breite dieses
Impulses messen kann.
Wenn das Gating deaktiviert ist, führt das Oszilloskop Messungen
der gesamten Signalaufzeichnung durch.
Meß-Gating mit Cursor. Wenn die V-Balken-Cursor bereits aktiviert
sind, wenn Sie Gating auswählen, funktionieren die Cursor
gleichzeitig. Die Cursor-Anzeige wird zum gleichen Zeitpunkt
angezeigt, an dem die Cursor das Gating der automatischen
Messungen durchführen.
Wenn die H-Balken-Cursor bei der Auswahl von Cursor-Gating
aktiviert sind, werden sie deaktiviert.
Benutzerhandbuch Serie TDS3000B
Messung
3- 43
