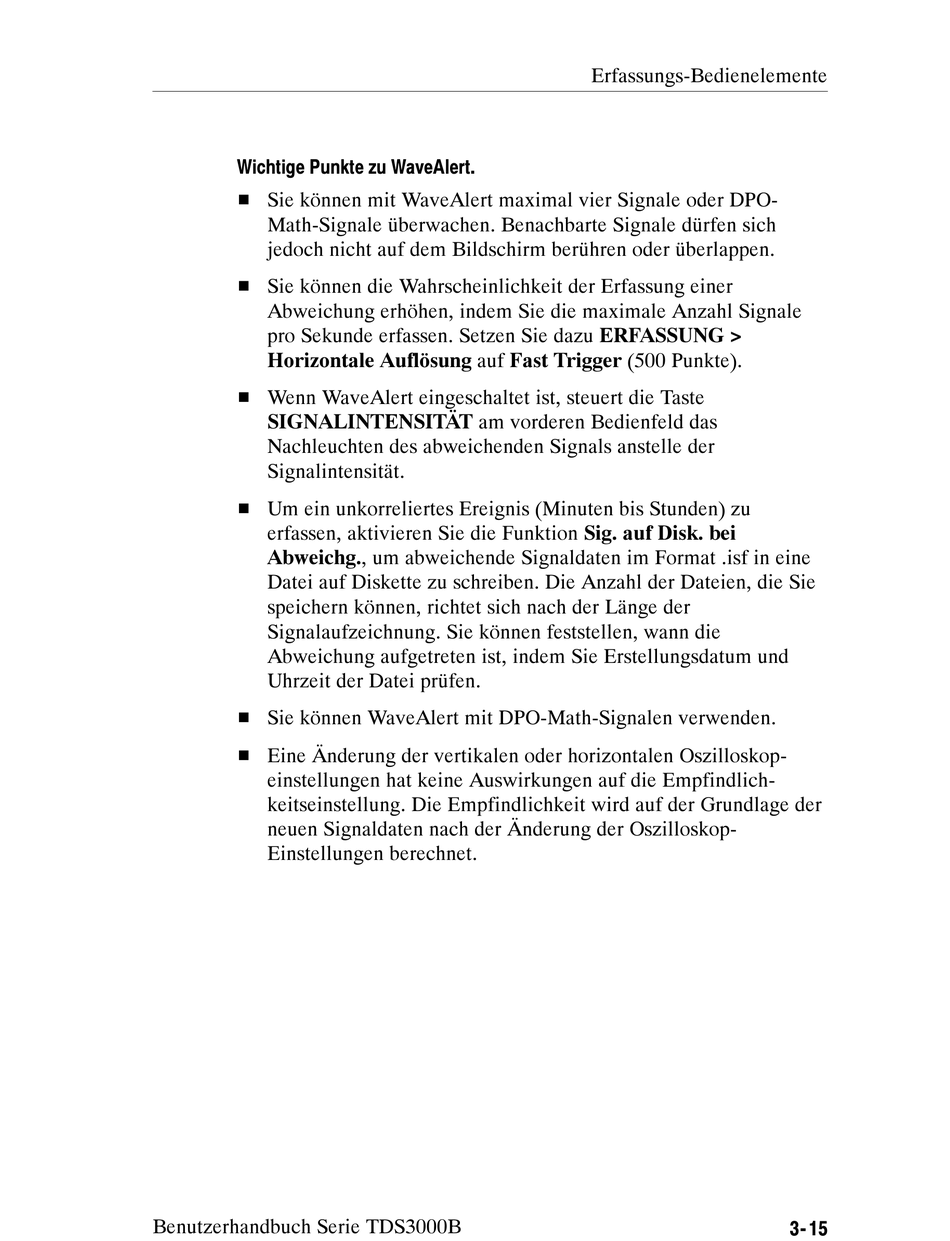

Wichtige Punkte zu WaveAlert.
H Sie können mit WaveAlert maximal vier Signale oder DPO-
Math-Signale überwachen. Benachbarte Signale dürfen sich
jedoch nicht auf dem Bildschirm berühren oder überlappen.
H Sie können die Wahrscheinlichkeit der Erfassung einer
Abweichung erhöhen, indem Sie die maximale Anzahl Signale
pro Sekunde erfassen. Setzen Sie dazu ERFASSUNG >
Horizontale Auflösung auf Fast Trigger (500 Punkte).
H Wenn WaveAlert eingeschaltet ist, steuert die Taste
SIGNALINTENSITÄT am vorderen Bedienfeld das
Nachleuchten des abweichenden Signals anstelle der
Signalintensität.
H Um ein unkorreliertes Ereignis (Minuten bis Stunden) zu
erfassen, aktivieren Sie die Funktion Sig. auf Disk. bei
Abweichg., um abweichende Signaldaten im Format .isf in eine
Datei auf Diskette zu schreiben. Die Anzahl der Dateien, die Sie
speichern können, richtet sich nach der Länge der
Signalaufzeichnung. Sie können feststellen, wann die
Abweichung aufgetreten ist, indem Sie Erstellungsdatum und
Uhrzeit der Datei prüfen.
H Sie können WaveAlert mit DPO-Math-Signalen verwenden.
H Eine Änderung der vertikalen oder horizontalen Oszilloskop-
einstellungen hat keine Auswirkungen auf die Empfindlich-
keitseinstellung. Die Empfindlichkeit wird auf der Grundlage der
neuen Signaldaten nach der Änderung der Oszilloskop-
Einstellungen berechnet.
Benutzerhandbuch Serie TDS3000B
Erfassungs-Bedienelemente
3- 15
