Tastkopfkompensation

Verwenden Sie diese Funktion, um Ihren Tastkopf auf den
Eingangs-kanal einzustellen. Dies sollten Sie immer dann tun, wenn
Sie einen passiven Tastkopf zum ersten Mal an einen Eingangskanal
anschließen.

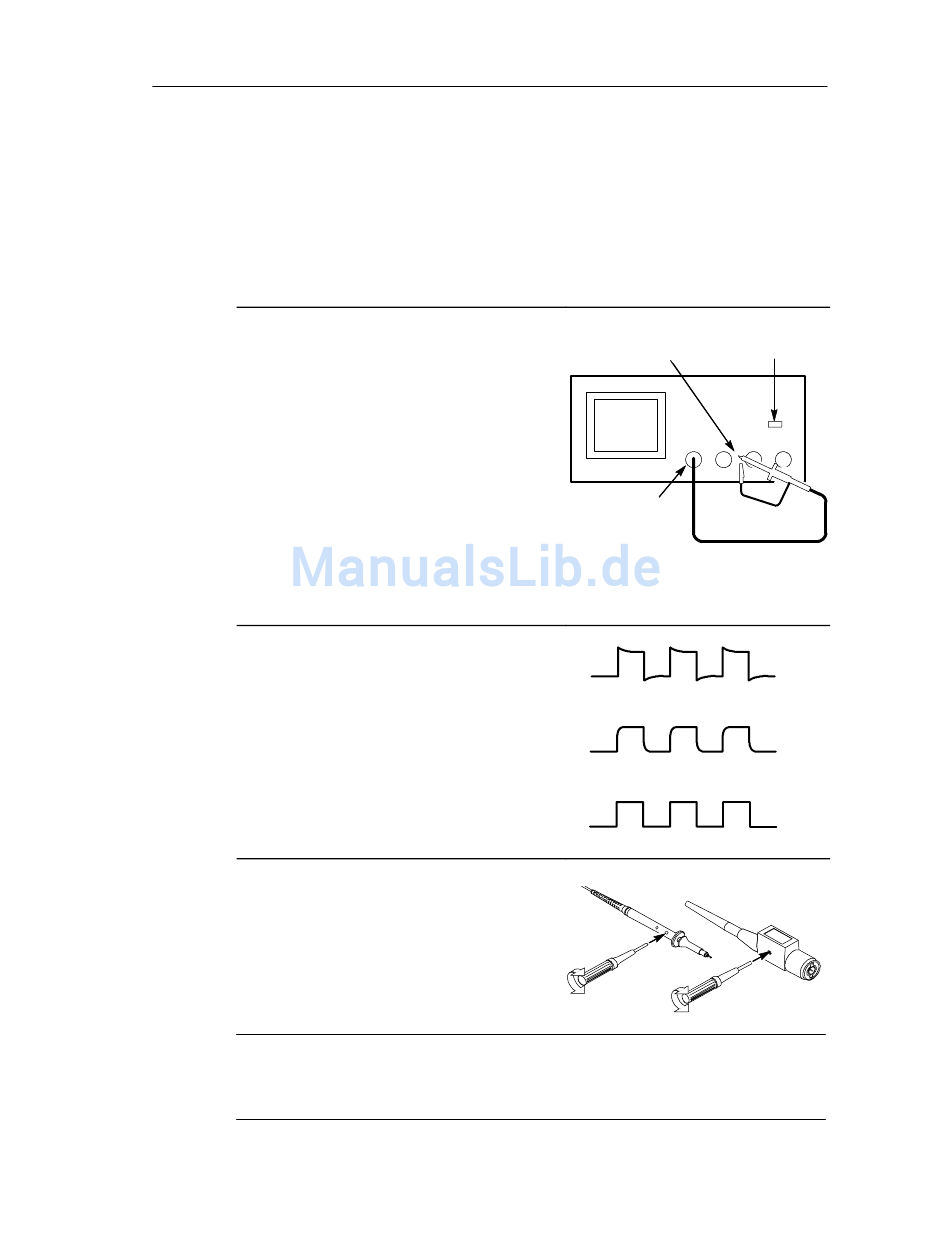

1. Schließen Sie den Oszilloskop-
tastkopf an Kanal 1 an. Schließen
Sie die Tastkopfspitze und den
Bezugsleiter an die TAST-
KOPFKOMP-Anschlüsse an,
und drücken Sie anschließend
auf AUTOSET.
Wenn Sie die Hakenspitze des
Tastkopfs verwenden, stellen Sie
einen ordnungsgemäßen An-
schluß fest, indem Sie die Spitze
fest auf den Tastkopf drehen.
2. Überprüfen Sie die Form des
angezeigten Signals.
3. Ändern Sie, falls erforderlich,
die Tastkopfeinstellung.
Wiederholen Sie die oben
beschriebenen Vorgänge, falls
erforderlich.
HINWEIS. Weitere Informationen über die mit dem Oszilloskop
gelieferten Tastköpfe erhalten Sie im Anhang D: Grundlegende
Informationen zu Tastköpfen.
