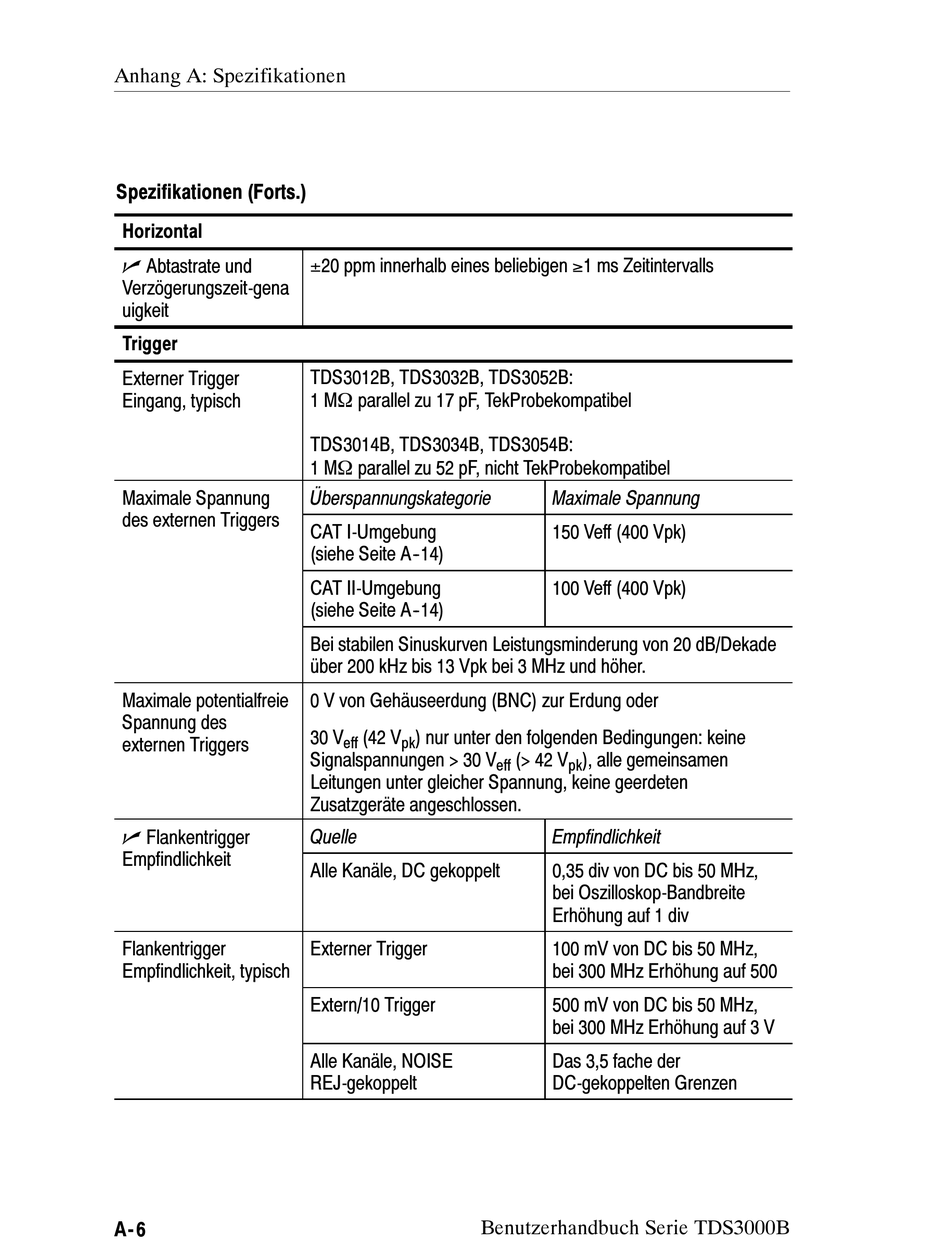

Anhang A: Spezifikationen
Spezifikationen (Forts.)
Horizontal
n Abtastrate und
Verzögerungszeit-gena
uigkeit
Trigger
Externer Trigger
Eingang, typisch
Maximale Spannung p g
d des externen Triggers T i
Maximale potentialfreie
Spannung des
externen Triggers
n Flankentrigger
gg
Empfindlichkeit E fi dli hk i
Flankentrigger
Empfindlichkeit, typisch p , yp
A- 6
±20 ppm innerhalb eines beliebigen ≥1 ms Zeitintervalls
TDS3012B, TDS3032B, TDS3052B:
1 MΩ parallel zu 17 pF, TekProbekompatibel
TDS3014B, TDS3034B, TDS3054B:
1 MΩ parallel zu 52 pF, nicht TekProbekompatibel
Überspannungskategorie
CAT I-Umgebung
(siehe Seite A--14)
CAT II-Umgebung
(siehe Seite A--14)
Bei stabilen Sinuskurven Leistungsminderung von 20 dB/Dekade
über 200 kHz bis 13 Vpk bei 3 MHz und höher.
0 V von Gehäuseerdung (BNC) zur Erdung oder
30 V (42 V ) nur unter den folgenden Bedingungen: keine
eff pk
Signalspannungen > 30 V
Leitungen unter gleicher Spannung, keine geerdeten
Zusatzgeräte angeschlossen.
Quelle
Alle Kanäle, DC gekoppelt
Externer Trigger
Extern/10 Trigger
Alle Kanäle, NOISE
REJ-gekoppelt
Benutzerhandbuch Serie TDS3000B
Maximale Spannung
150 Veff (400 Vpk)
100 Veff (400 Vpk)
(> 42 V ), alle gemeinsamen
eff pk
Empfindlichkeit
0,35 div von DC bis 50 MHz,
bei Oszilloskop-Bandbreite
Erhöhung auf 1 div
100 mV von DC bis 50 MHz,
bei 300 MHz Erhöhung auf 500
500 mV von DC bis 50 MHz,
bei 300 MHz Erhöhung auf 3 V
Das 3,5 fache der
DC-gekoppelten Grenzen
