In vier Erfassungsintervallen
erfaßte Abtastwerte
Intervall 1 2

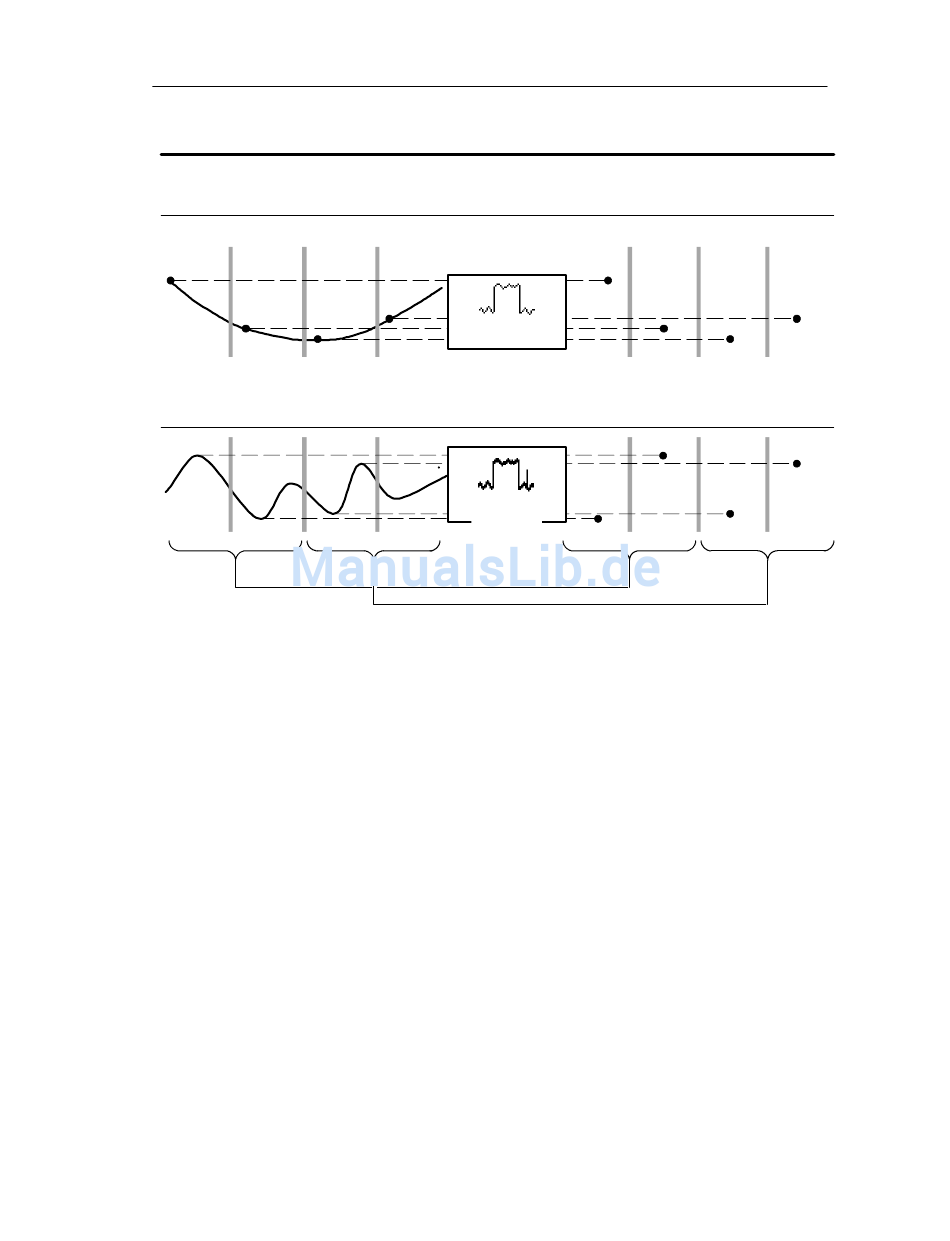

Im Abtastmodus wird ein Abtastwert pro Intervall erfaßt.
Der Spitzenwertmodus Pk Detect verwendet die niedrigsten und höchsten
Amplituden aus zwei aufeinanderfolgenden Intervallen.
Sample (Abtasten). Verwenden Sie diesen Modus für die schnellste
Erfassung einer SEC/DIVEinstellung. Dieser Modus ist der
Standardmodus.
Pk Detect (Spitzenwerterfassung). Verwenden Sie diesen Erfassungs-
modus, um die Aliasing-Möglichkeit einzuschränken. Verwenden Sie
Pk Detect auch zur Glitch-Erkennung. Sie können sogar Glitches bis
zu 1 ns erkennen.
Die Spitzenwerterfassung (Pk Detect) funktioniert nur bei
Abtastraten von max. 125 MS/s. Bei Abtastraten von 250 MS/s und
höher kehrt das Oszilloskop in den Standard-Erfassungsmodus
zurück, in dem die kleinste erkennbare Pulsbreite 1/(Abtastrate)
beträgt.
Benutzerhandbuch Serie TDS3000B
Erfassungs-
modus
3 4
Abtastwert
Spitzenwerter-
fassung
(Pk Detect)
Erfassungs-Bedienelemente
Aufgezeichnete Punkte in der Anzeige (bei
maximaler horizontaler Vergrößerung)
Intervall 1 2 3 4
