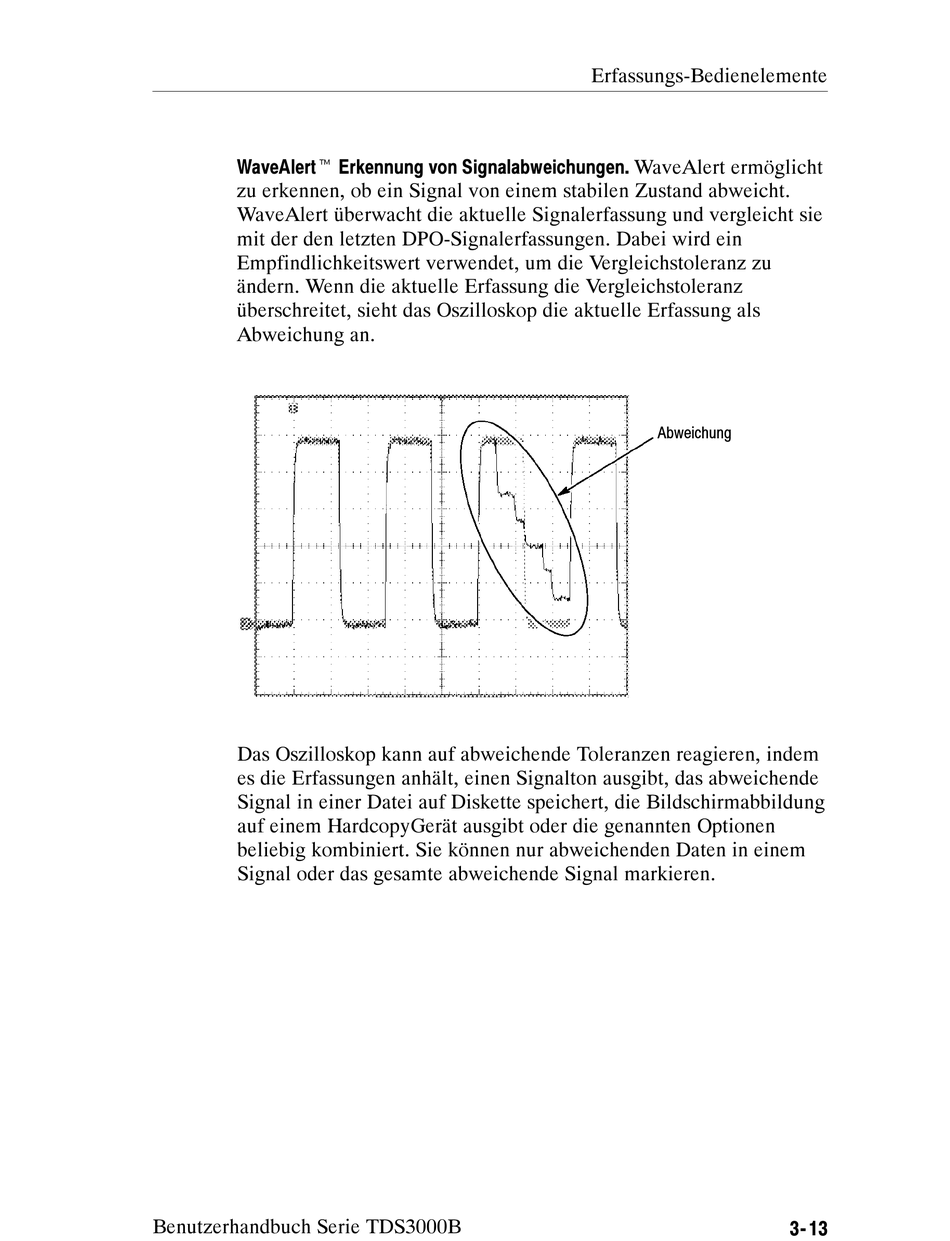

WaveAlertt Erkennung von Signalabweichungen. WaveAlert ermöglicht
zu erkennen, ob ein Signal von einem stabilen Zustand abweicht.
WaveAlert überwacht die aktuelle Signalerfassung und vergleicht sie
mit der den letzten DPO-Signalerfassungen. Dabei wird ein
Empfindlichkeitswert verwendet, um die Vergleichstoleranz zu
ändern. Wenn die aktuelle Erfassung die Vergleichstoleranz
überschreitet, sieht das Oszilloskop die aktuelle Erfassung als
Abweichung an.
Das Oszilloskop kann auf abweichende Toleranzen reagieren, indem
es die Erfassungen anhält, einen Signalton ausgibt, das abweichende
Signal in einer Datei auf Diskette speichert, die Bildschirmabbildung
auf einem HardcopyGerät ausgibt oder die genannten Optionen
beliebig kombiniert. Sie können nur abweichenden Daten in einem
Signal oder das gesamte abweichende Signal markieren.
Benutzerhandbuch Serie TDS3000B
Erfassungs-Bedienelemente
Abweichung
3- 13
